Revit技巧 | 如何在Revit中修改管道附件中部分构件?

发布于:2024-09-30 09:39:01
101人 分享

在Revit建模过程中,需要在模型中放置设备,例如风机,可以分为吊装式和落地式的,两者的区别在在于有无底座,这时就可以通过控制族中部分构件的显示情况来满足要求。

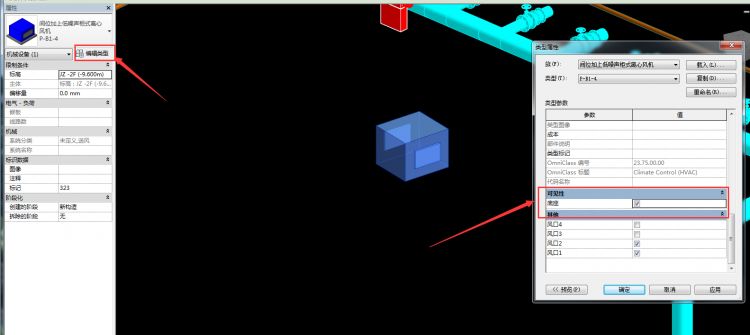

1、找到需要修改的族,双击进入族编辑,如图所示。

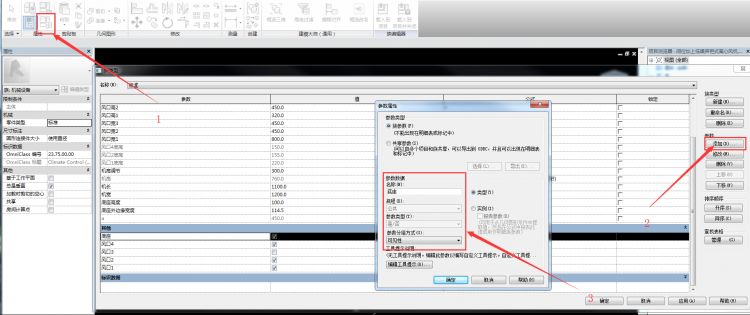

2、点击“族类型”,通过命名不同来区分构件添件的可见性参数,如图所示。

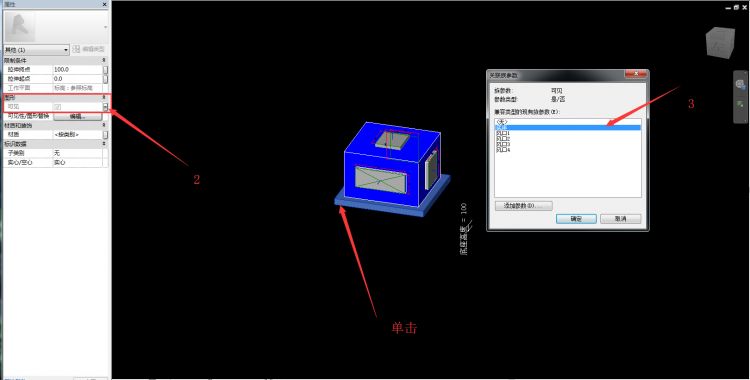

3、点击“确定”,选择需要控制显隐性的构件,在图形的可见中关联添加对应的可见性参数,如图所示。

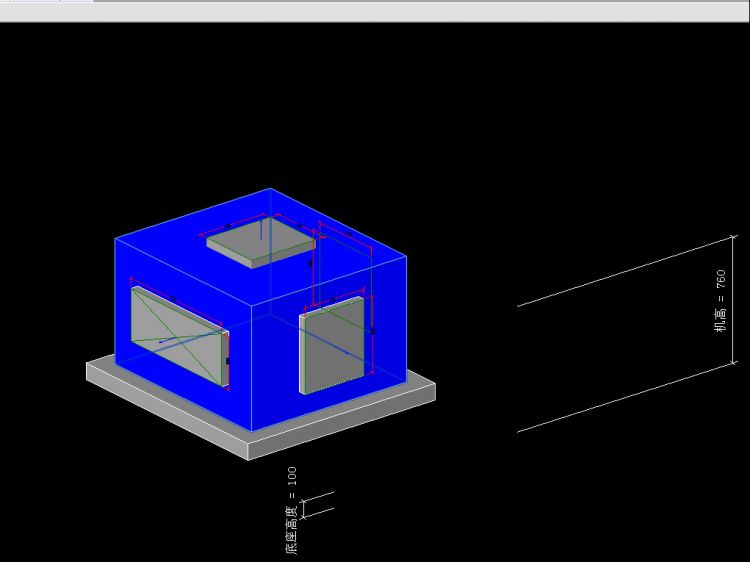

4、载入到项目中,即可在族的编辑类型中找到相应的构件名称取消勾选,即可隐藏相应构件。

技巧的意义:

通过控制构件的显示,来控制相近构件的部件显示,从而达成不同功能的构件使用,省去族构件的反复查找这一步骤。
