Revit技巧 | Revit MEP电气系统如何来添加导线?

发布于:2024-11-06 04:10:02
212人 分享

使用该工具可以在平面图中的电气构件之间手动创建配线。在装置之间添加配线回路时,既不会指定配线回路的尺寸,也不会创建线路。请参见创建线路和导线大小调整。

  1. 在项目浏览器中,展开“视图(全部)”“楼板平面”,然后双击要创建导线回路的视图。

  2. 单击“系统”选项卡 “电气”面板 “导线”下拉列表,然后选择一种导线样式。

  3. 在类型选择器中,选择导线类型。

    “电气设置”对话框中指定了可在类型选择器中选择的导线类型。

  4. 在功能区上,确认选择了“在放置时进行标记”,以自动标记导线。

  5. 将光标移动到要连接的第一个构件上。

    当您将光标移动到电气构件上时,将显示捕捉。必须将配线连接到连接件捕捉。


  6. 单击以指定导线回路的起点。

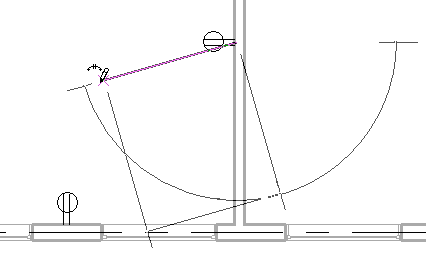

  7. 将光标移动到要连接的构件中间的某个点,然后单击以指定中点。

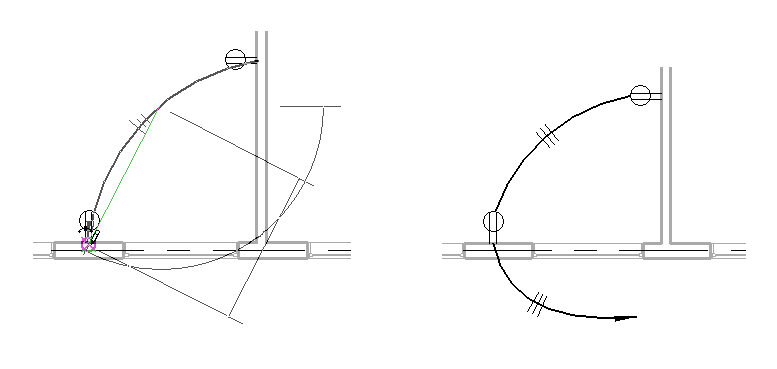

  8. 将光标移动到下一个构件上,然后单击连接件捕捉以指定导线回路的终点(如下所示),或者单击绘图区域的开放区域以指定终点。

  9. 单击“修改”以释放该工具。

    配线对话框中指定了显示在配线回路上的记号的样式。
