1. 打开要放置电缆桥架 的视图。

2. 单击“系统”选项卡 “电气”面板 “电缆桥架”。

3. 从类型选择器中选择电缆桥架类型（带配件或不带配件）。

4. 在选项栏上，指定宽度、高度、偏移量或弯曲半径。

5. 在功能区上，确认已选中“在放置时进行标记”，以自动标记电缆桥架。然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击 标记。
   在标记和电缆桥架之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

6. 在功能区上，选择放置选项。

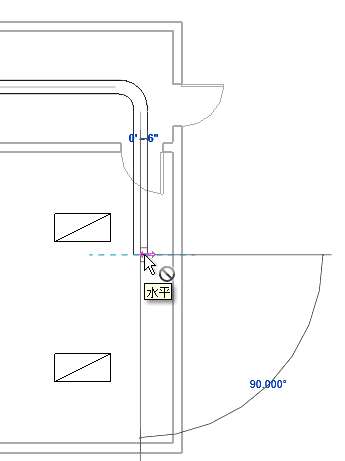

7. 在绘图区域中，单击指定电缆桥架管路的起点，然后移动光标，并单击指定管路上的点。



   需要时，弯头会自动添加到管段中。

   注意绘制带管件的电缆桥架时，管件的连接线会显示出来。




8. 要绘制垂直电缆桥架，请在选项栏上指定偏移值，然后继续绘制管路。

   注意绘制不带管件的电缆桥架时，如果绘制的电缆桥架与同一高程的现有电缆桥架交叉，则要么新电缆桥架会断开（如果二者尺寸相同），要么两个电缆桥架管路中较小的一个会断开。


9. 要完成电缆桥架管路，请单击“修改”。

修改电缆桥架

选择电缆桥架管段或管路，然后执行下列一项或多项操作：

• 在“修改 | 电缆桥架”选项卡中，指定一个命令。

• 在选项栏中，指定电缆桥架选项。

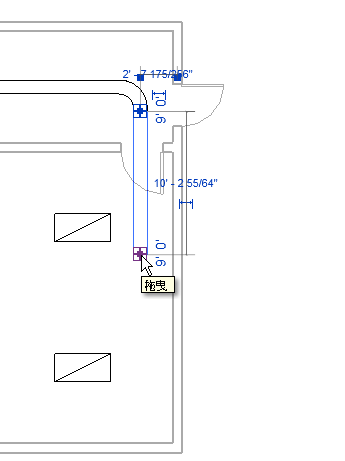

• 拖曳控件，以将电缆桥架管段移动或延伸到新的端点，或与另一个电缆桥架连接。

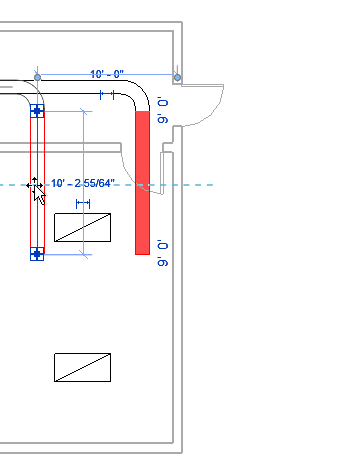

• 将电缆桥架管段拖曳到新位置。

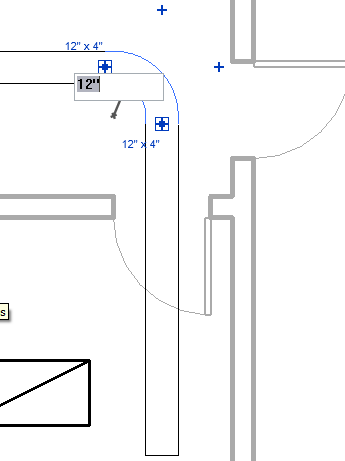

修改弯曲半径

选择一个电缆桥架弯头，单击半径的尺寸标注，然后输入新值。

电缆桥架的默认弯曲半径设置为电缆桥架的宽度（在两个内部边缘之间测量）。可以在电缆桥架的“类型属性”对话框中指定不同的弯曲半径乘数。

拆分电缆桥架

1. 单击“修改 | 电缆桥架”选项卡 “修改”面板 （拆分图元）。

2. 如果要删除选定点之间的电缆桥架的管段，请在选项栏上选择“删除内部线段”。

3. 在电缆桥架上要拆分的位置单击鼠标。

   如果选择了“删除内部线段”，则请单击另一个点来删除一条线段。

绘制带管件的电缆桥架时，可以升级现有管件。例如，您可以将弯头修改为 T 形三通，也可以将 T 形三通修改为四通。

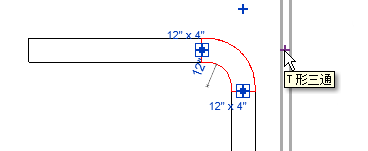

将弯头修改为 T 形三通

1. 选择要升级的弯头。

2. 单击该管件旁的加号 (+)。

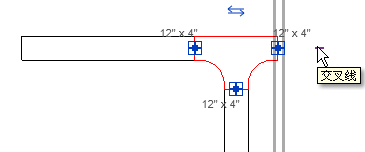

   该弯头将改为 T 形三通。

3. 要将 T 形三通改回弯头，请单击该管件旁的减号 (-)。

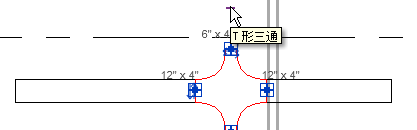

将 T 形三通修改为四通

要将 T 形三通升级为四通，必须先将电缆桥架添加到 T 形三通的一侧。

1. 选择要升级的 T 形三通。

2. 在电缆桥架控制柄上单击鼠标右键，然后单击“绘制电缆桥架”。

3. 绘制一定长度的电缆桥架。

4. 按 Esc 键两次。

5. 再次选择该 T 形三通。

6. 单击该管件旁的加号 (+)。

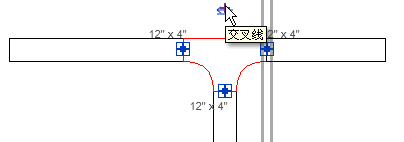

该 T 形三通将改为四通。

1. 要将四通改回 T 形三通，请单击该管件旁的减号 (-)。
