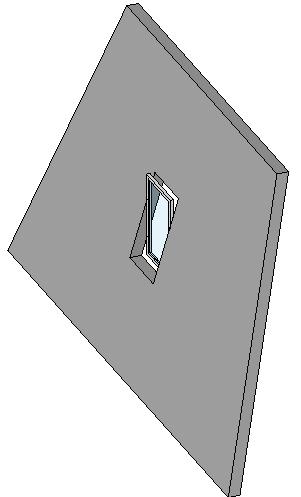

使用一般窗族插在斜墙会出现问题，窗族无法与墙平行，而是依然垂直地面，见图1

我们可以做斜墙窗，但过程比较复杂，我无意中发现一个解决的简单方法，就是使用基于屋顶的天窗族文件。
此类型族文件除了可以插入屋顶构件上，同时也可以插入斜墙上，但垂直于地面的常规墙是无法插入天窗的

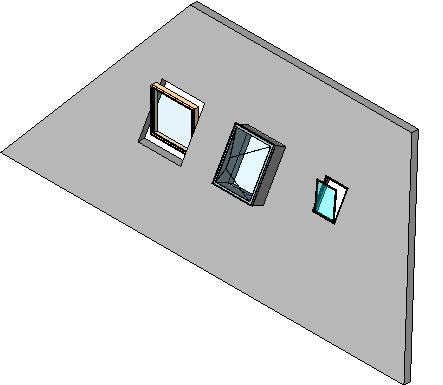

如图，右边两个即天窗插入斜墙：

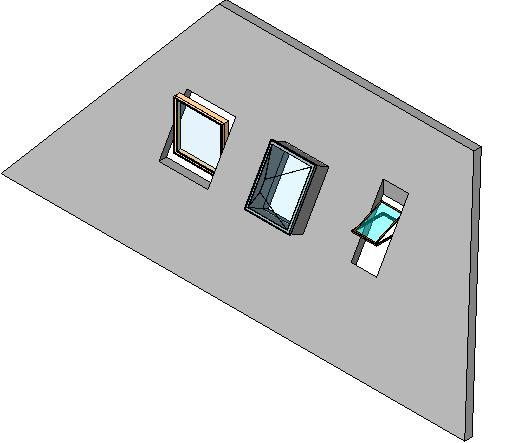

但同样有可能出现不平行斜墙的情况，如上图最右边的天窗。
解决方法是，编辑该族文件进入其族编辑界面

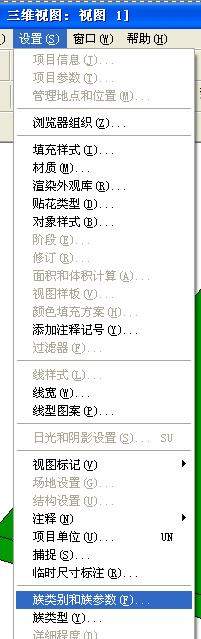

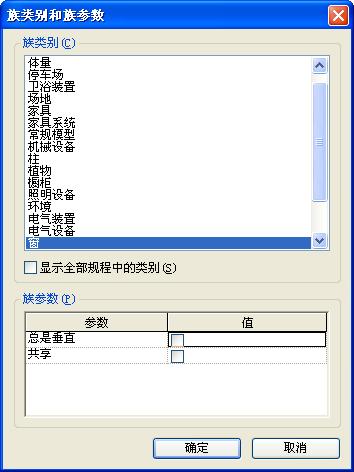

点击如图位置”族类别和族参数“，并取消勾选族参数下面的“总是垂直”参数，确定，并将族文件载入到项目中，即可实现窗族文件平行于斜墙

•

• 提示：如果墙体是垂直于地面的常规墙体，是无法插入天窗族文件的，只要斜墙上才有可能插入基于屋顶的天窗族文件
