在Revit中如何创建柱的外饰面？下面就为大家介绍一下。

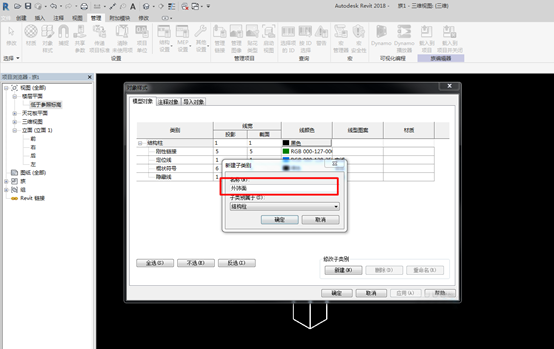

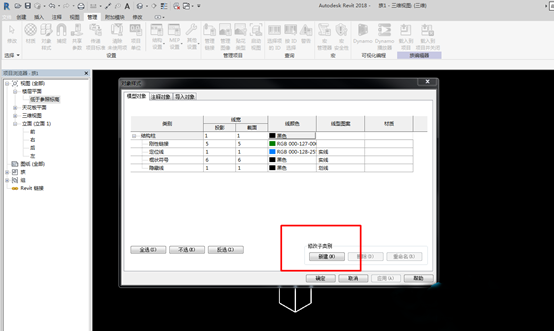

步骤1，以“公制结构柱”族样板新建一个结构柱族，将柱子的四个边和参照线锁定，顶部和底部和标高锁定，依次点击 “管理-对象样式”，弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“外饰面”，设置“外饰面”子 类别的特性。

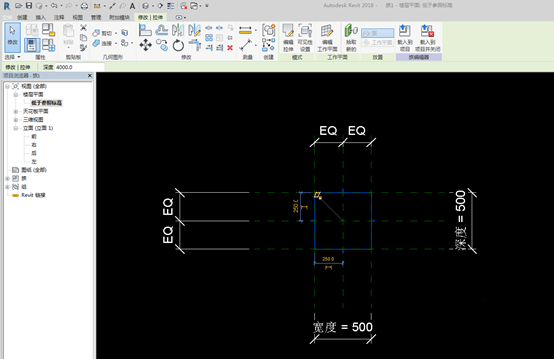

步骤2，使用实心拉伸建模工具建立柱模型后，再次使用实心拉伸建模工具，在柱外侧建立外饰面模型，其拉伸草图如图所示。

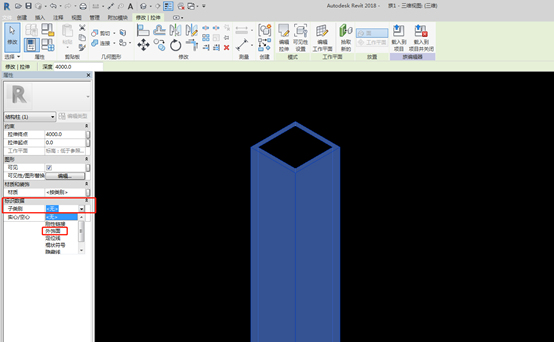

步骤3，在拉伸图元属性对话框中，设置拉伸所属的子类别为“外饰面”，如图所示。

步骤4，选择外饰面拉伸，点击选项栏中“可见性”按钮，弹出“族图元可见性设置”对话框，如图所示，在“详细程度”中，仅勾选“精细”，即拉伸图元仅在视图详细程度为“精细‘时才可见，点击确定完成可见性设置。

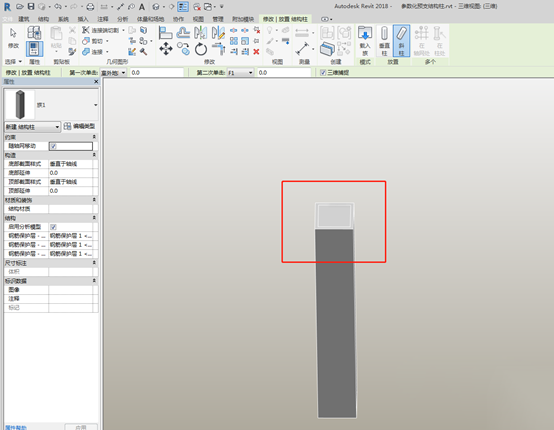

注意：当族加载到项目中时，只有视图详细程度为精细时，该结构柱截面显示外饰面。
