1.        Revit如何重新定义空间的垂直长度？下面为大家讲解一下。

2. 创建或打开将显示您要修改的空间的剖面视图。

   如果要创建剖面，请确保剖面线与楼板平面中的空间相交，以便能够在剖面视图中看到空间。

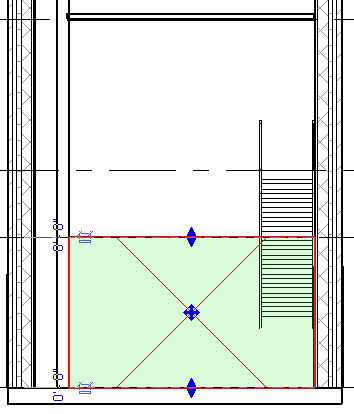

3. 使空间可见（在剖面视图中）。

4. 将光标放置在空间上，当它高亮显示时，选择它。

   表示空间体积的着色区域高亮显示为红色。



   请注意，此时出现两个拖曳控制柄（顶部和底部）及相应的关联尺寸。 拖曳控制柄、尺寸标注和着色空间指明选定空间的垂直长度。 上方的拖曳控制柄和尺寸标注指明高度偏移。 下方的拖曳控制柄和尺寸标注指明底部偏移。

5. 单击 。

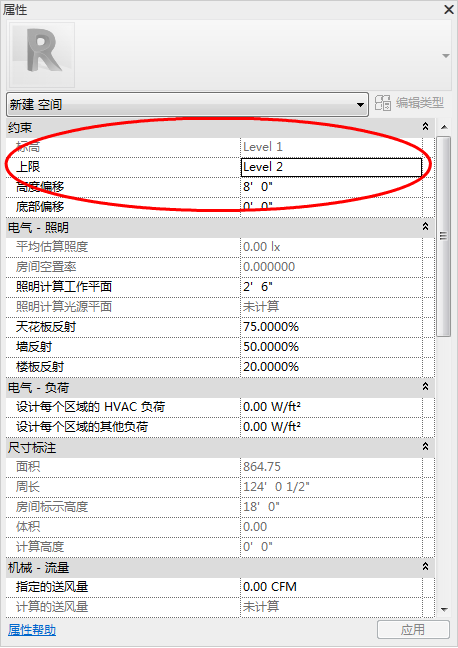

6. 在“属性”选项板的“限制条件”下，可以修改下列属性：

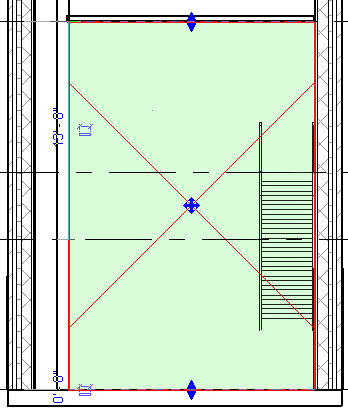

   空间的垂直长度发生变化。请注意，拖曳控制柄已重新定位，着色也相应地发生变化，以指明新的垂直长度。

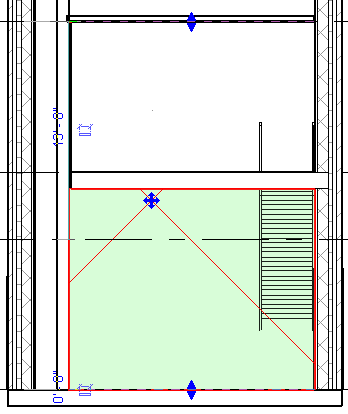

   如果垂直长度超过房间边界图元（例如楼板或天花板），空间将捕捉到房间边界图元。 但是，拖曳控制柄和关联尺寸将指明指定的垂直长度，如下图所示。



   空间的垂直长度得到重新定义，空间的体积即与规格相符。

• 上限：指定空间上限的参照标高。

• 高度偏移：指定与上限的偏移。

  可以输入正值或负值。

• 底部偏移：指定与参照标高或底部标高的偏移。

  可以输入正值或负值。

  注： 请注意，不能修改“标高”，因为它是空间的参照标高或底部标高。



• 单击“确定”。

7. 单击“修改”。
