在Revit中构件放置如何自适应？许多构件的放置有规律可循，但是，构件数量很多时就需要一定的时间，比如说幕墙玻璃嵌板，这些数量多而且很多都是在曲面上放置，这就增加了建模难度。接下来将讲解通过自适应的方式将窗户进行放置。

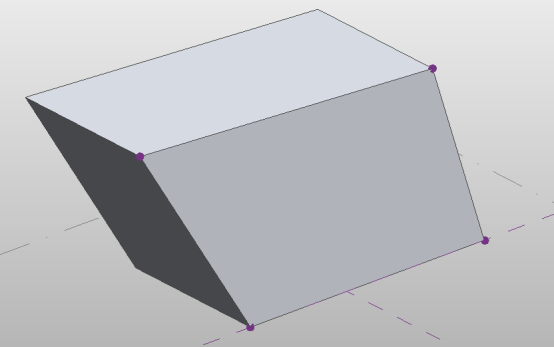

   首先，在Revit先建立一个公制体量，创建一个体量，然后如图所示

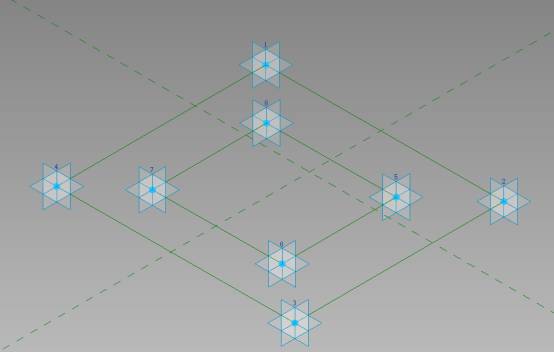

接下来，在Revit中创建自适应公制样板族，再此建模环境下，参照标高平面已创建8个参照点，即创建8个点的自适应。

   1.创建参照线，四个角分别放置自适应点。

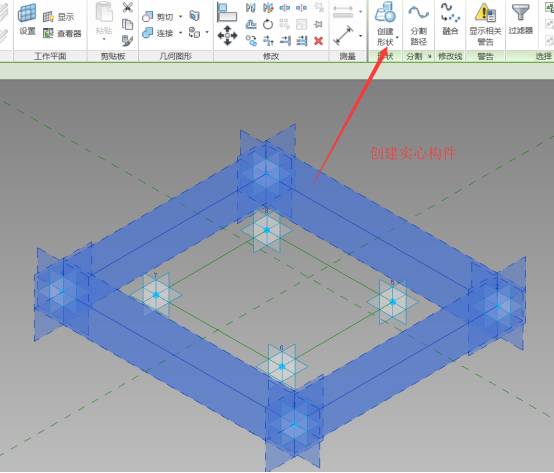

2.绘制基于自适应点的门、窗等结构物。本例子将绘制一个窗户以自适应。

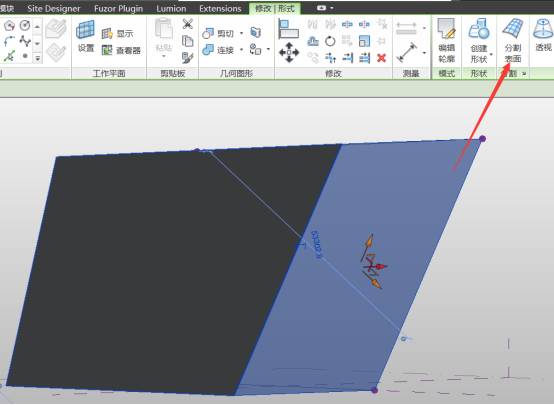

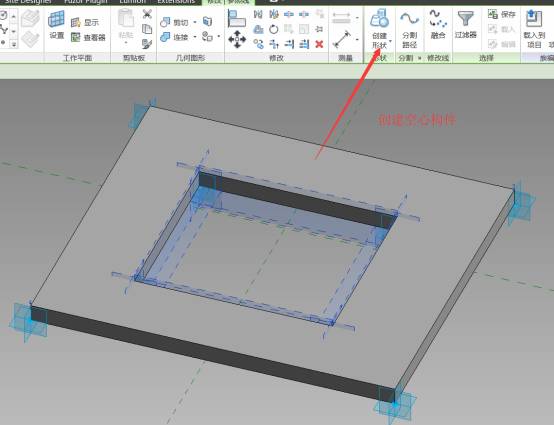

实心构件可以通过空心构件剪切得到窗户实体。然后，打开创建的体量，选择一个面，进行U,V网格划分。

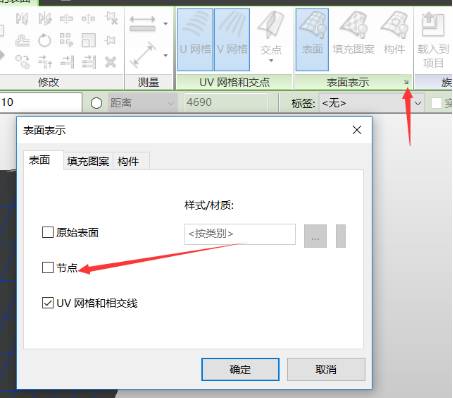

需要对该操作面进行修改，可修改U,V线的个数等，同时，为了加自适应族，需要把节点展示出来。

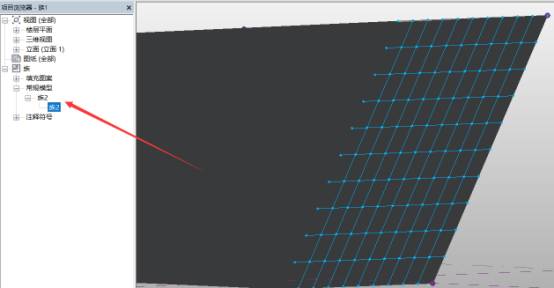

体量处理完后就可以导入自适应族了，将自适应族载入到项目。




   右击，创建实例即可选择。

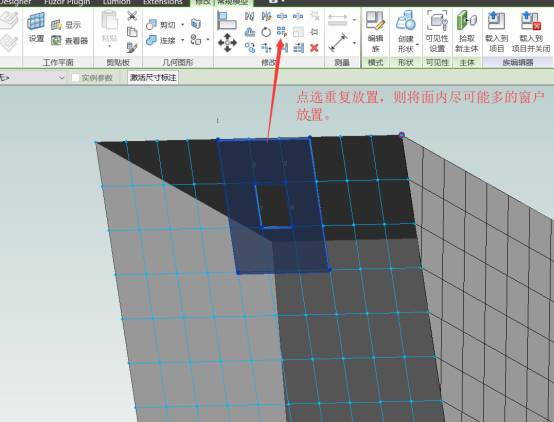

依次选择8个自适应点的位置即可创建。

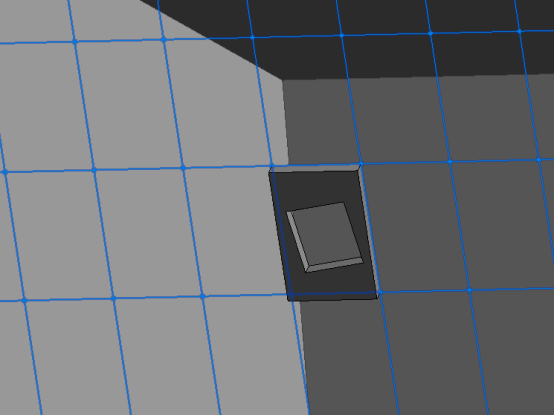

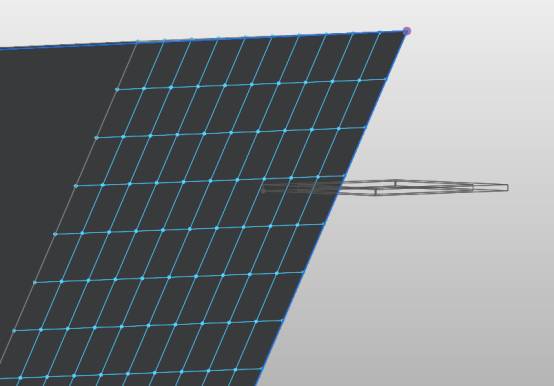

   以下是选择4个自适应点出现的情况，其他的4个没被选择，则出现如下图所示的情况。

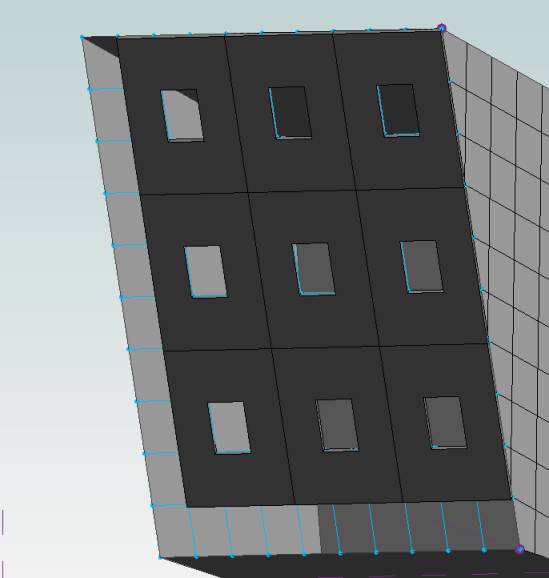

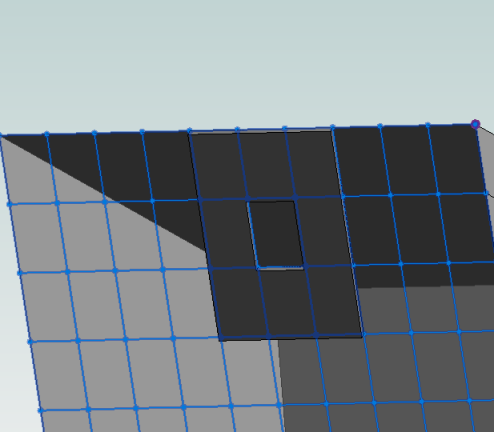

依次点选8个自适应点，则可完全控制窗户放置。

了解了这个机理后，举一反三，很多东西都可以一次性的放置，不光是窗户，还有更多，需要去发现。
