Revit创建放样形状的步骤是什么？下面就来为大家讲解一下。

放样中的线定义了放样二维轮廓来创建三维形态的路径。 轮廓由线处理组成，线处理垂直于用于定义路径的一条或多条线而绘制。

如果轮廓是基于闭合环生成的，可以使用多分段的路径来创建放样。 如果轮廓不是闭合的，则不会沿多分段路径进行放样。 如果路径是一条线构成的段，则使用开放的轮廓创建扫描。

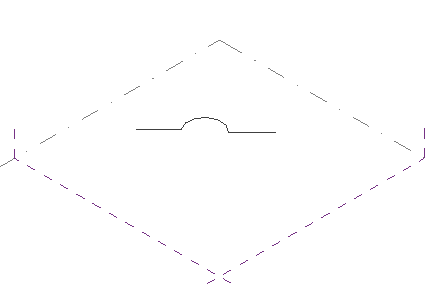

1. 绘制一系列连在一起的线来构成路径。

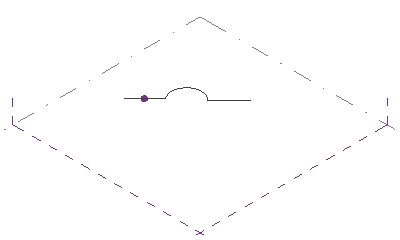

2. 单击“创建”选项卡“绘制”面板 （点图元），然后沿路径单击以放置参照点。

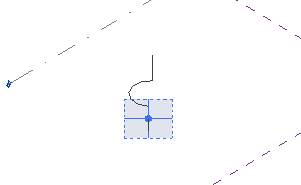

3. 选择参照点。 工作平面将显示出来。

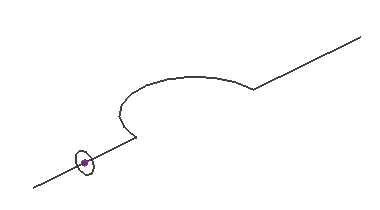

4. 在工作平面上绘制一个闭合轮廓。



5. 选择线和轮廓。

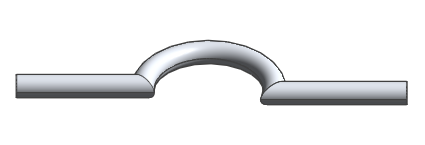

6. 单击“修改 | 线”选项卡 “形状”面板 （创建形状）。
