为让族具有可复用，适当的时候需要对族内的嵌套族进行族类型拓展，增加更多类型选择。
实际设计和生产中常常也会采用工字型钢或者定做变截面钢梁，因此对原族文件又增加了热轧工字钢和变截面钢梁的新类型。如下图所示：
本族采用的是基于墙的公制常规，而钢梁则采用的公制结构框架—梁进行嵌套。
1、新建公制结构框架-梁：变截面钢梁。

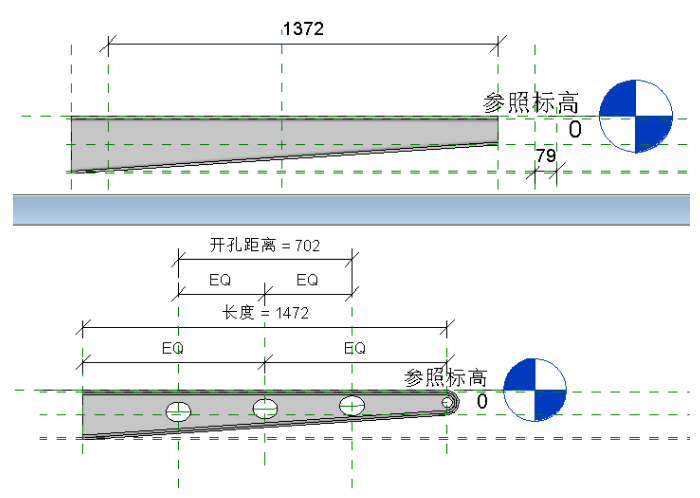

由于本钢梁为定制产品，系统中没有给出相关族，需要自行绘制。尝试了融合和放样（含腹板拉伸）两种方法创建，优先选择了后者，融合梁前端圆弧段处理增加难度。
以融合工具制作的钢梁可以另存为其他族，也可作为变截面钢梁族的另一种类型：变截面钢梁（齐头）。

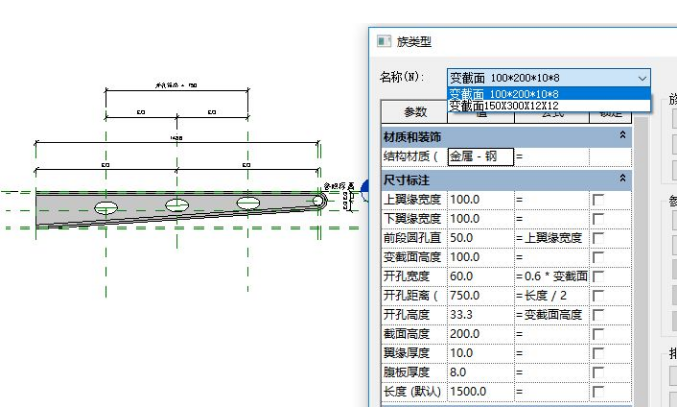

2、以变截面钢梁族为例，设置变截面钢梁族相关参数，并根据项目需要增加族类型。

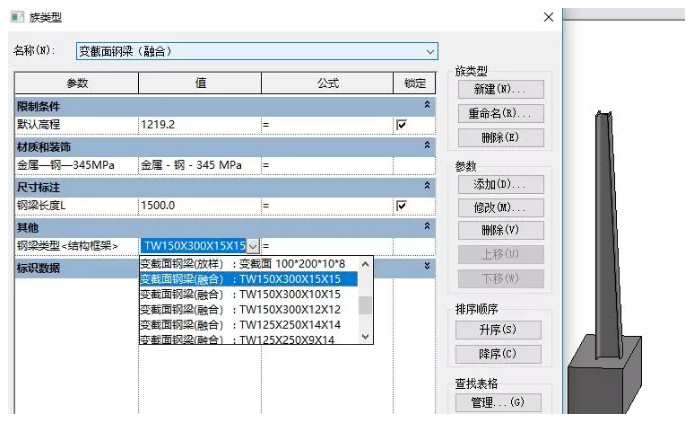

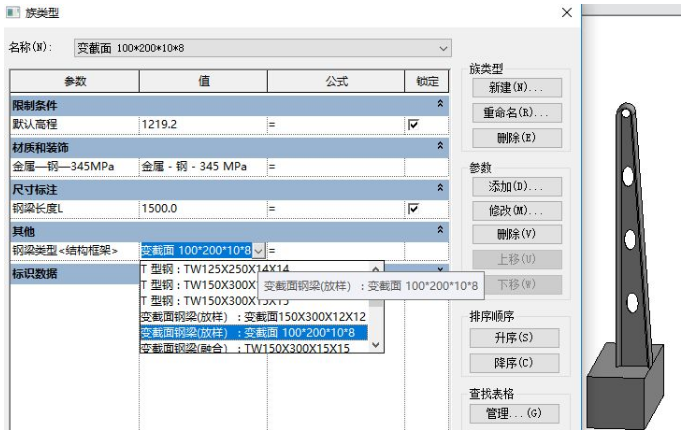

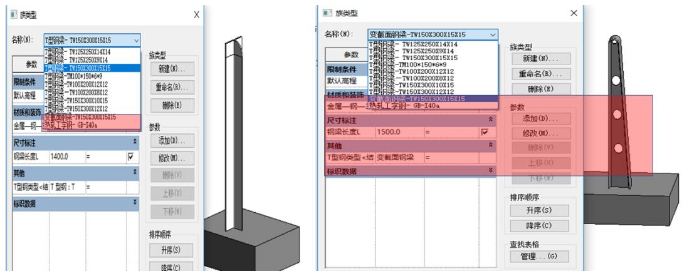

3、载入雨棚钢梁族（基于墙的公制常规），在族中与设定的钢梁类型<结构框架>中便增加了变截面钢梁(放样)两种族类型,以及变截面钢梁(融合）的若干种族类型，大大丰富了改族的类型。
