在Revit如何来快速旋转平面视图？下面就来为大家讲解一下。

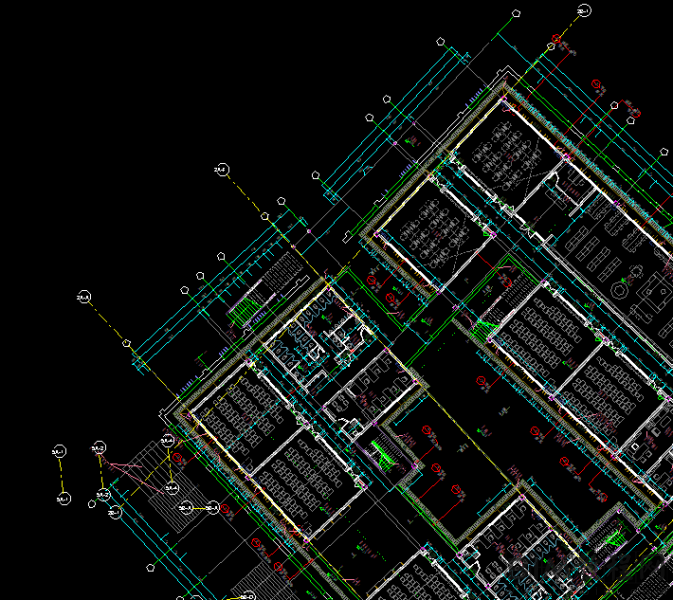

Revit建模时，平面视图整个模型是与视图窗口是称角度（斜角），无法使用矩形快速建模，拾取线的方法太慢还影响工作进度，如图所示。

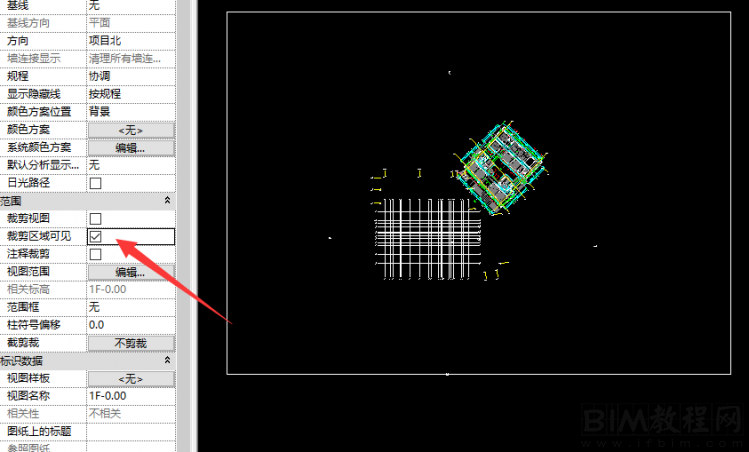

1、在属性对话框中范围，找到“裁剪区域可见”并勾选，这时绘图区域出现矩形裁剪区域，如图所示。

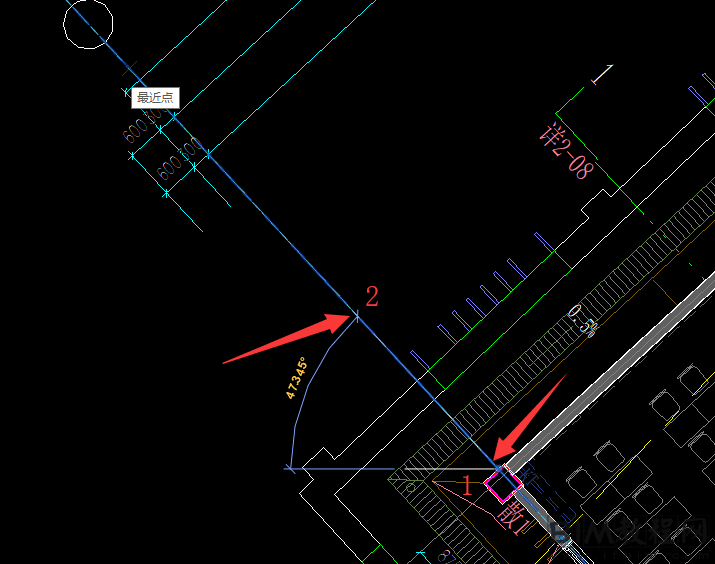

2、点击选择裁剪区域方框，菜单下修改中旋转命令，点击键盘空格键移动旋转到交叉点，将旋转线水平（或垂直）点击鼠标左键确定，然后选定要旋转轴网点击鼠标左键完成，如图所示。

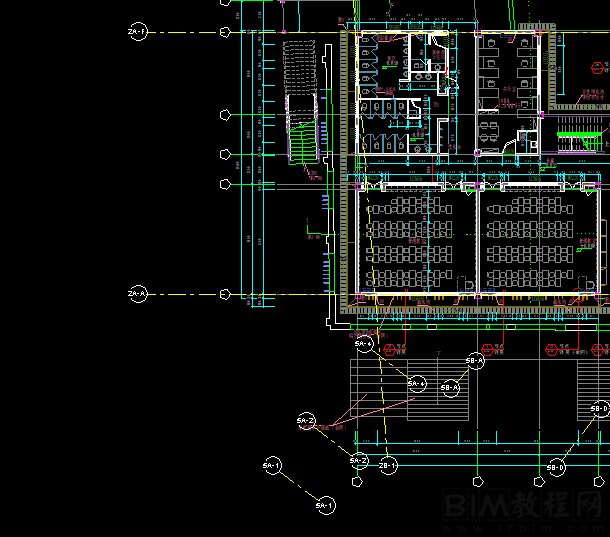

3、 完成旋转轴网水平与绘图区域，如图所示。

意义：有时候在建模导入CAD图纸时，需要旋转图纸来建模，此贴正是旋转CAD进行建模的方法。
