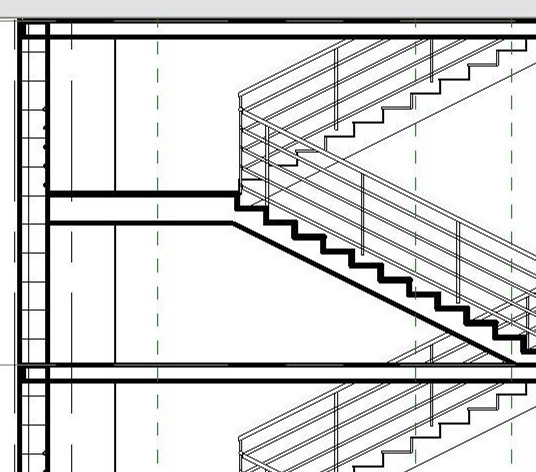

在实施建造中，对于楼梯的构造都是建筑的一项重要内容。通常可以在Revit中装配日常普通的平台、支撑和梯段等部件来构造楼梯。

楼梯部件分别如下：

梯段：直梯、U 形梯段、L 形梯段、螺旋梯段、自定义绘制的梯段

平台：两个梯段之间自动创建，可以通过创建自定义绘制的平台或拾取两个梯段

侧边支撑或中心支撑：同样也是随梯段自动创建，也可以通过平台边缘创建或者失去梯段

扶手栏杆：创建期间自动生成或者稍后放置，楼梯的构件中每个构件都是独立的，但彼此之间也有一定的相关联系，以此来支持设计意图，例如从一个梯段中删除一个台阶，就会智能的向连接的梯段增加台阶来保持整体楼梯高度。

楼梯有多个零件构成，可分别调节各个零件，我们可对每个零件进行以下操作：

一、调度

可将建筑图元构件列表添加到项目。

1、单击“视图”选项卡“创建”面板“明细表”下拉列表“明细表/数量”。

2、在“新明细表”对话框的“类别”列表中选择一个构件。“名称”文本框中会显示默认名称，可根据情况修改该名称。

3、选择“建筑构件明细表”。注：不要选择“明细表关键字”。

4、指定阶段。后单击“确定”。

5、在“明细表属性”对话框中，指定明细表属性。后单击“确定”。

注：多类别明细表仅可含可载入族。当您选择“共享参数”，类别不具有选定的共享参数将无法被选择。

二、标记

不仅可以标记楼梯，还可以标记单个梯段、平台和支撑。被标记的构件也可以放置在平面、剖面、立面和锁定的三维视图中。

1、单击“注释”选项卡“标记”面板(按类别标记)。

2、选项栏上设置标记的方向，选择“垂直”或“水平”。放置标记后，通过选择标记按空格键来修改其方向。如需要标记带引线，请选择“引线”。指定引线将带有“附着端点”还是“自由端点”。还可在“引线”复选框旁边的文本框中为引线长度输入一个值。

3、按 Tab 键可高亮显示要标记的楼梯构件，然后单击以放置标记。在放置标记之后，它将处于编辑模式，而且可以重新定位。您可以移动引线、文字和标记头部的箭头。

三、添加、删除或替换为不同零件

创建楼梯时，可以修改楼梯的各个构件，其中包括梯段、平台和支撑。也可以修改整个楼梯，如更改楼梯类型或更改位置。修改一个构件可能会直接影响楼梯中保持楼梯部件设计意图和完整性的其他构件。

四、转换为草图以进行自定义编辑

在楼梯部件中，可以将常见梯段或自动平台转换为草图梯段或平台构件。在转换构件后，可以使用草图工具更具需要来修改设计。

五、自定义以进行视觉表现

可以自定义楼梯的表示方式，包括符号表示法、注释和图形显示。

六、Revit自定义楼梯表示法的方式包括：

1、显示踏板或踢面编号

2、自定义截面线标记符号

3、自定义楼梯路径注释

4、隐藏或显示模型子类别，例如支撑或踢面

5、隐藏或显示注释子类别，例如楼梯标记、楼梯路径或踏板/踢面编号

6、为模型或注释子类别定义图形替换
