如何来导出Revit图框？众所周知，revit作为目前一款建筑专业性的应用软件，在于设计领域作为施工图出图也有一席之地，那么关于设计当中图框的制作也可以在revit里面完成，用到的无非是一些文字标签、共享参数、图框参数的配合使用，那么当我们将图框在revit里面作为族给制作出来之后，该怎么导出呢?

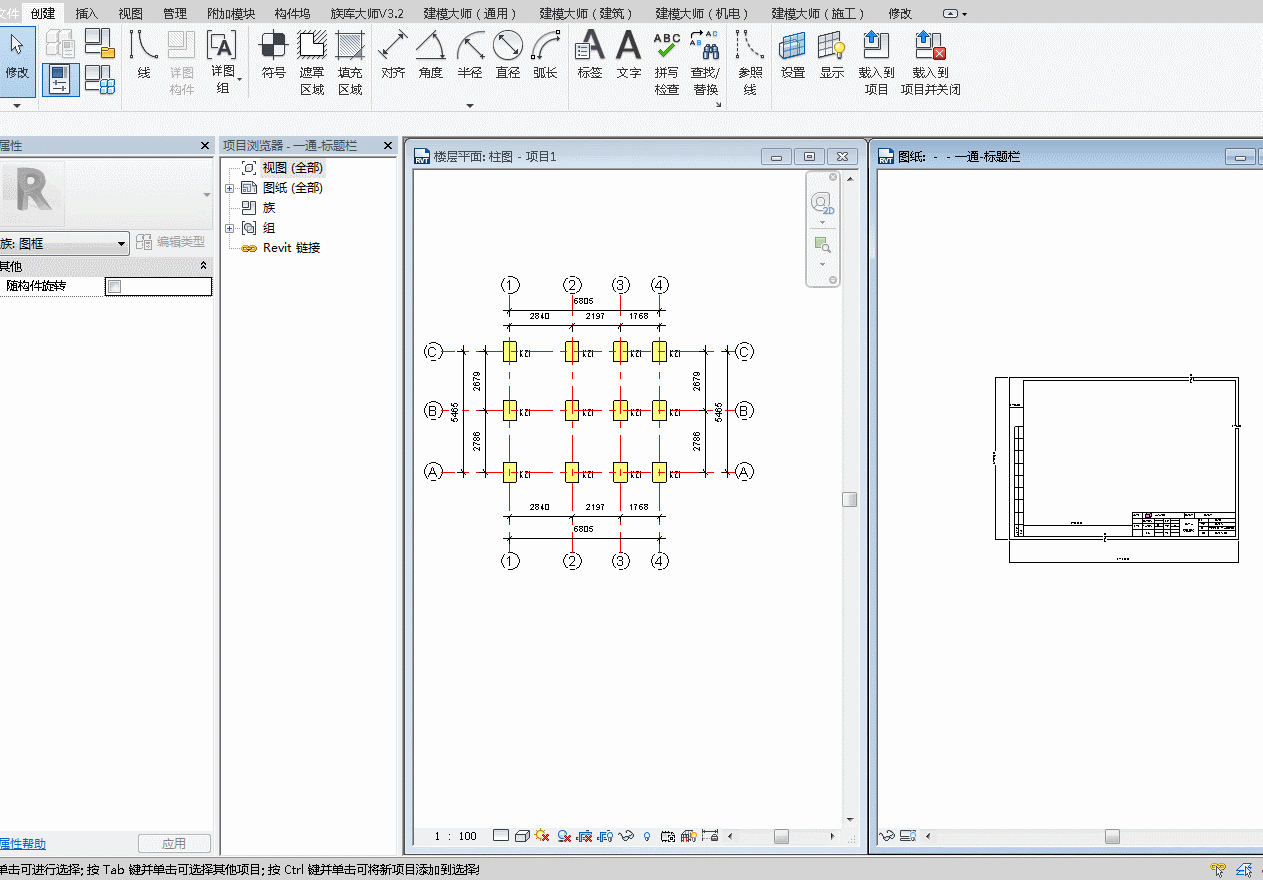

1、以下是已经做好的一个族，首先我们利用“标题栏”族将图框制作出来，载入到项目当中，以载进来的图框新建图纸，接着将软件内部已经制作好的图纸拖入图框当中：

2、当我们将图纸制作完成之后，这个时候我们需要将图框导出去，当然关于CAD导出设置我们这边就不多说，那么既然要将图框导出去，那么导出保存的时候就需要勾选"将图纸上的视图和链接作为外部参照导出”这样图框才会跟着导出去，具体操作步骤如下：

3、导出之后，我们可以在导出图纸文件夹中看到有两张图纸，如下，那么图框即在第一张图里面：

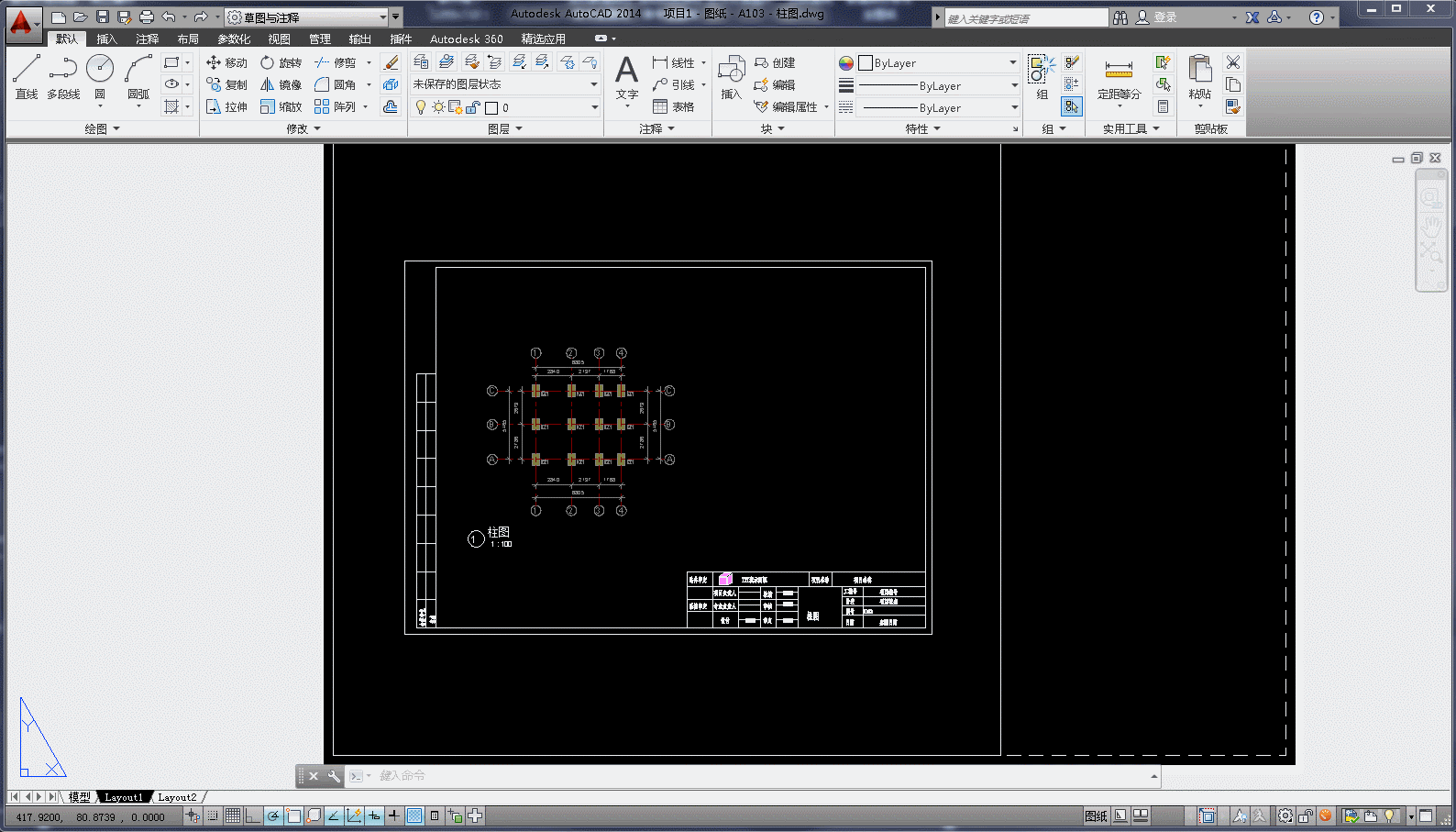

4、这个时候我们可以用CAD将含有图框的柱图打开，在布局里面将图框导出去就可以了。
