Revit如何根据项目要求来拆分？下面就来重点分析一下。

根据项目要求来拆分，机电模型分：给排水，暖通，电气，三大类，以电气为例，其他专业操作同。这一技巧也为平时有不同的需求，需要单专业模型时，分离模型上带来方便。主要分为两大部分：成组和保存。

一、成组

现根据某项目图拆分，根据各专业创建视图平面，

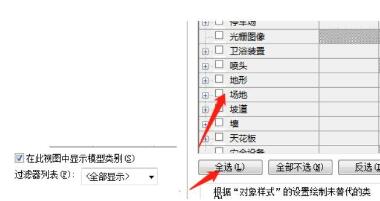

1、电气成组：打开某项目切换到三维视图,打开“可见性/图形替换”对话框，切换至“模型类别”选项卡下，“过滤器列表”中选择“全部显示”，点击“全选”所有并全部取消勾选，点击“确定”，

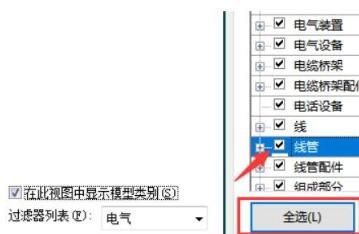

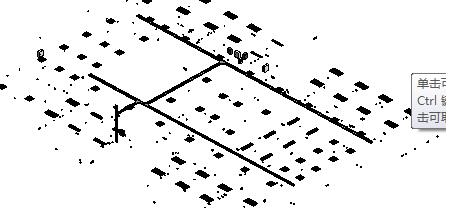

2、“过滤器列表”中选择“电气”，全部勾选，点击“确定”，如图所示，并核查一下把不是电气的构件隐藏。

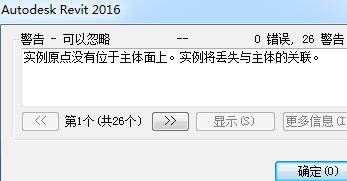

3、选择所有电气构件，点击“修改”选项卡“创建组”命令，会提示出现以下错误，是由于有部分构件是基于主体放置，会失去与主体的关联，点击“确定”，

4、继续弹出对话框“创建模型组”对话框，名称改为“电气”，

5、在项目浏览器中相对应的三维视图名称改为电气拆分，修改完成后相对应的视图效果如图所示。

6、其他专业的拆分可根据上述步骤进行修改，可修改相对应专业需要的平面视图、立面视图、剖面视图及三维视图。

二、保存

1、成组的总模型要保存一份，在原模型的基础上，依次去保存成组模型，完成拆分。比如保存电气模型的时候要把给排水，消防，暖通都要**，并**未使用项，建模的过程中有许多未使用项，为了减少内存要**这些未使用项，

2、命名为“xxxx项目二层电气拆分”，以此类推。此项目的机电模型拆分就完成了，最终文件夹格式如图所示。

意义：通过对专业模型的拆分，可以很方便的进行各专业的模型出图及模型的修改，合理运用。
