屋顶的创建基础知识
屋顶的创建一般分为两类最为常用，包括：拉伸屋顶和迹线屋顶。

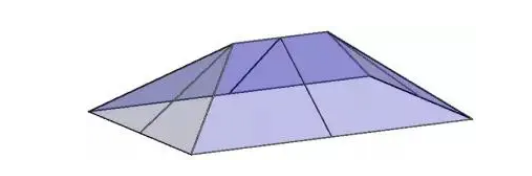

迹线屋顶
屋顶周界的二维闭合环草图
在平面视图中选择墙或绘制线时创建
在绘制它的视图标高处创建
高度由“基准高度偏移”属性控制
洞口由其他闭合环定义
坡度是在向绘制线应用坡度参数时定义的

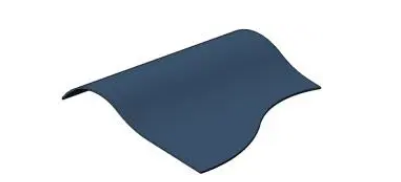

拉伸屋顶
屋顶轮廓的开放环草图
在立面视图中使用线和弧绘制轮廓时创建
高度由草图在立面视图中的位置来控制
深度由Revit基于草图的大小计算（除非您指定了起点和终点）
绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。
通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。
要创建具有复杂坡度的屋顶，可以使用体量。
创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。

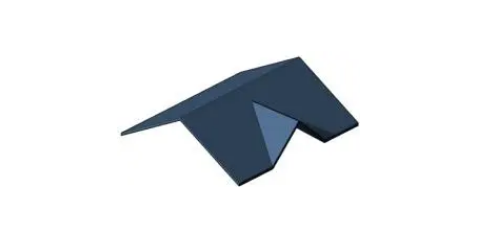

玻璃斜窗
可以使用迹线方法或拉伸方法创建玻璃斜窗。玻璃斜窗具有一条或多条坡度定义线，并能连接到幕墙和基本墙类型。
操作说明
1、显示楼层平面视图或天花板投影平面视图；
2、单击“建筑”>“构建”>“屋顶”下拉选项>(迹线屋顶)。注意如果试图在最低标高上添加屋顶，则会出现一个对话框，提示您将屋顶移动到更高的标高上。如果选择不将屋顶移动到其他标高上，revit会随后提示您屋顶是否过低；
3、在“绘制”面板上选择某一绘制或拾取工具，若要在绘制之前编辑屋顶属性，请使用“属性”选项版。提示使用“拾取墙”命令可在绘制屋顶之前指定悬挑。在选项栏上，如果希望从墙核心处测量悬挑，请选择“延伸到墙中(至核心层)”，然后为“悬挑”指定一个值；
4、为屋顶绘制或拾取一个闭合环；
5、指定坡度定义线。选择要修改的线，在“属性”选项板上单击“定义屋顶坡度”，修改坡度值；
6、单击完成，查看三维视图。
拉伸屋顶
1、屋顶轮廓的开放环草图。绘制拉伸屋顶的轮廓时，使用参照平面很有帮助。例如，绘制三个相互平行的垂直参照平面，然后绘制一个与三个垂直平面都相交的水平参照平面。
2、在立面视图中使用线和弧绘制轮廓时创建。通过“拉伸屋顶”工具，可以创建具有简单坡度的屋顶。
3、高度由草图在立面视图中的位置来控制。要创建具有复杂坡度的屋顶，可以使用体量。
4、深度由Revit基于草图的大小计算(除非您指定了起点和终点)。创建拉伸屋顶后，可以变更屋顶主体，或编辑屋顶的工作平面。
操作步骤

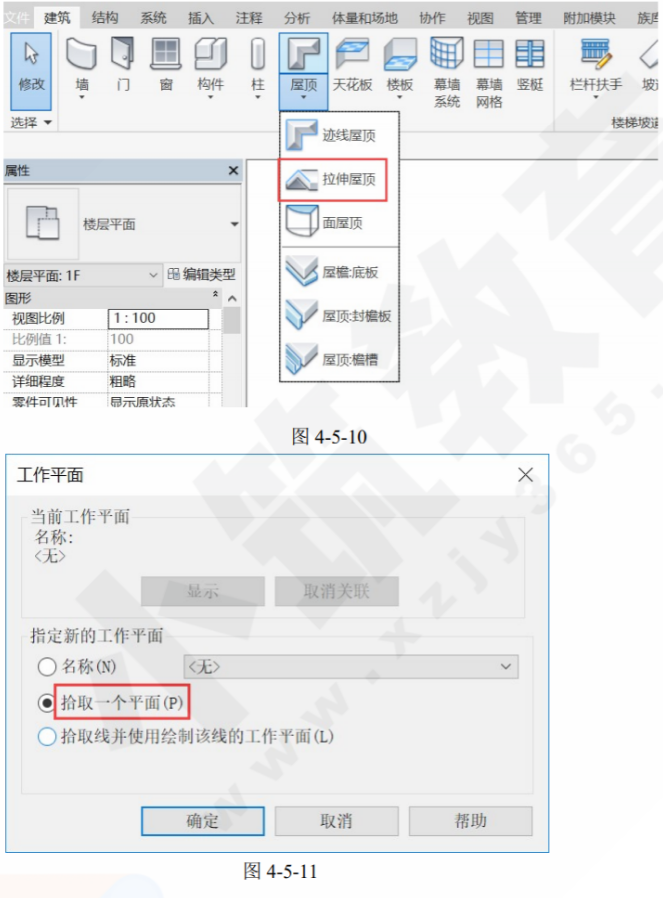

拉伸屋顶可处理从平面上不能创建的屋顶，而从立面上创建的屋顶。拉伸屋顶可以通过点击“建筑”选项卡下“构建”面板中的“屋顶”命令下三角，在下拉选项中选择“拉伸屋顶”，弹出“工作平面”的设定，点击“拾取一个平面”，选择任意一条轴线或参照平面（最常用的辅助线型平面，可在其平面上创建图元或作为辅助线使用，单无法在三维视图中创建，无法弯曲绘制，快捷键为RP），弹出转到视图窗口，选择其中一个立面视图，如图4-5-10~4-5-12所示

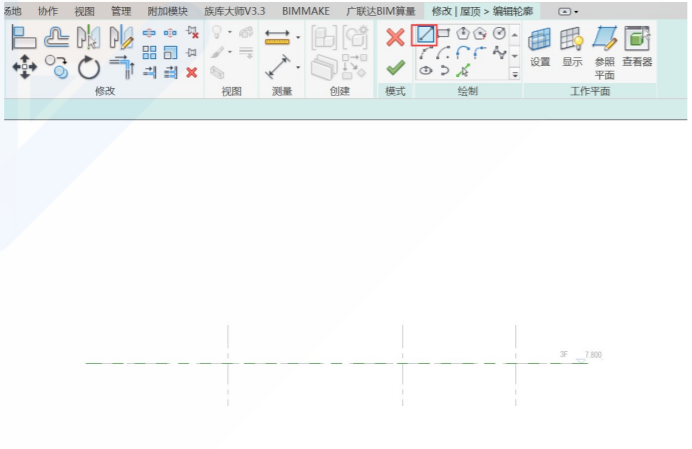

2.转到立面视图后，弹出“设定屋顶参照标高和偏移”，进行设定即可（实际拉伸屋顶高度是由在里面中绘制的高度确定的）。点击确定后，在立面视图下进入草图绘制模式，可以选择不同的绘制方式，也可以在此视图下创建参照平面辅助轮廓的绘制。下面简单绘制一个轮廓作为举例(轮廓不应断开、相交，轮廓线即为屋顶线位置)，选择直线绘制方式，如图所示：

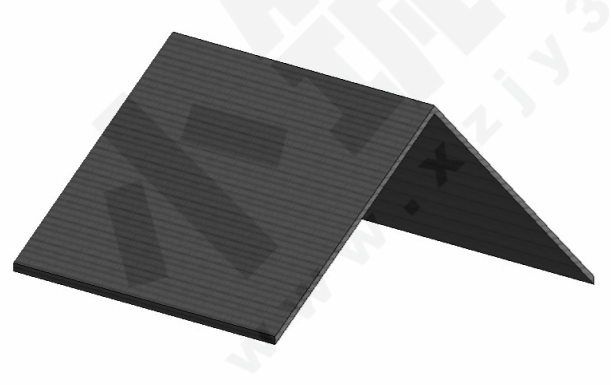

3.绘制完成后，点击绿色对勾确认，切换到三维视图，可以查看拉伸屋顶效果（屋顶的厚度及材质设置与板设置方式相同，该屋瓦效果修改视图控制栏中“视觉样式”为“真实”即可，该命令位于视图控制栏左数第三个），如图：
