如何解决Revit图元平面符号重叠的问题？相信有在绘制过程中出现此问题的朋友还一筹莫展，因此，下面就专门为大家分享Revit图元平面符号重叠的处理操作内容，有需要的朋友快来看看吧！

在不改变构件原本位置的前提下，我们可以直接调整二维符号线的位置，以达到出图效果，操作如下：

选中构件，点击“编辑族”命令进入到族编辑环境中;

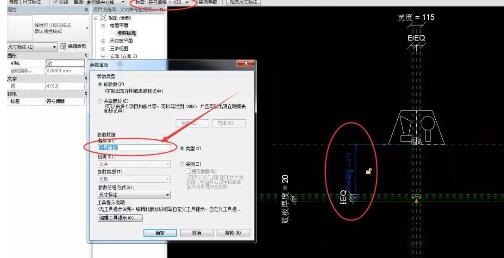

打开“参照标高”平面视图，先创建一个“参照平面”，使用“注释”选项卡下的“对齐”命令，标注参照平面到中心线的距离，并添加尺寸标签参数，来控制该段距离;名称为“符号偏移”;

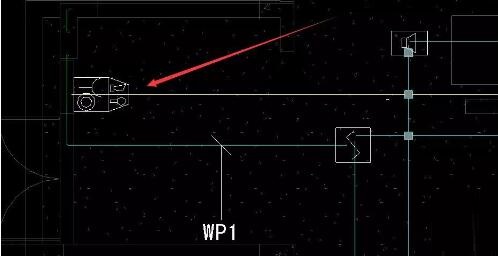

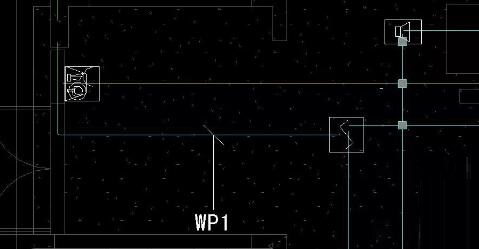

将符号线一段锁定在该参照平面上，载入到项目中，输入数值调整符号位置，构件位置不会改变。

上文就讲解了Revit图元平面符号重叠的处理操作过程，希望有需要的朋友都来学习哦。
