如何在Revit绘制一个能参变的八边形部件？下面就为大家分析一下。

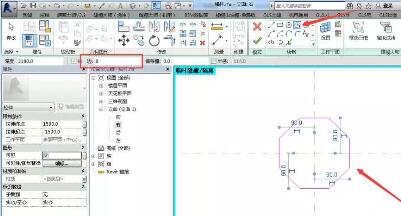

1.点击“创建”选项卡下的“拉伸”命令，使用“外接多边形”命令在圆心处绘制八边形;

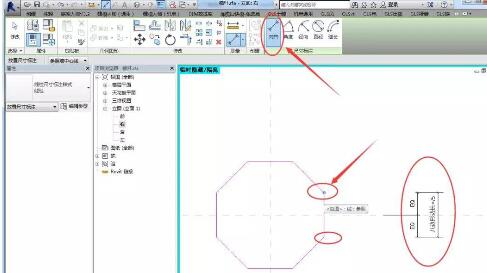

2.选择“注释”选项卡下的“对齐”命令标注八边形边长，并为其添加参数名称为“八边形边长”，(注：标注尺寸时要选端点进行对齐标注，并且要选择中心线将边长等分);

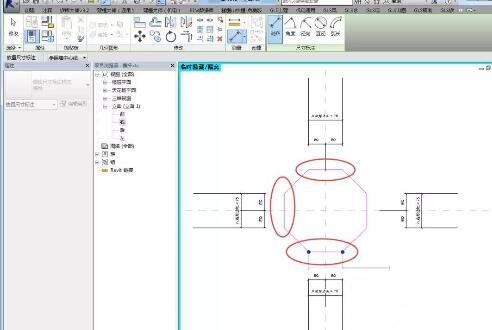

3.将另外三边边长用同样的方法进行标注，如下图所示(注：此时，同样要选择端点进行对齐);

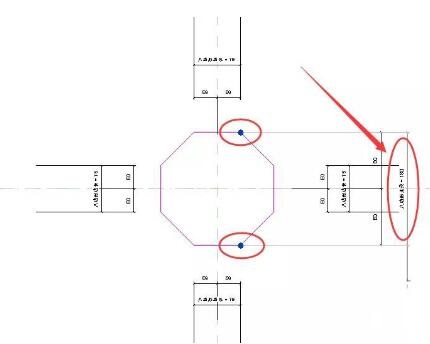

4.标注另外两个端点之间的距离，添加尺寸与中心线等分，将两个点之间的距离并命名为“八边形直径”;

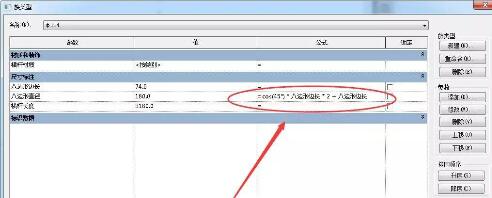

5.打开“族类型”对话框，编辑公式八边形直径=cos(45°) * 八边形边长 * 2 + 八边形边长，如图所示;

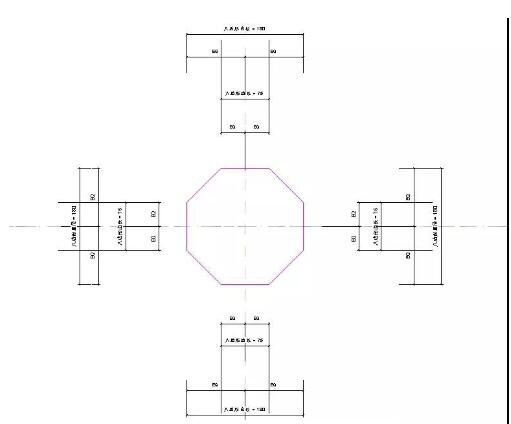

6.最后在将另外的三边按照同样的方式标注“八边形直径”尺寸。

上面就是小编为大家分享的Revit绘制一个可以参变的八边形部件的操作过程，一起来学习学习吧。相信是可以帮助到一些新用户的。
