如何利用Revit绘制条纹墙体？下面就为大家介绍一下。

在进行模型外装饰绘制的时候经常会出现有条纹的墙体造型，总结了三种绘制方法跟大家交流一下常见的带有条纹造型的墙体有以下两种：

首先，我们来讲讲第一种，绘制这种墙体一般有两种方法：

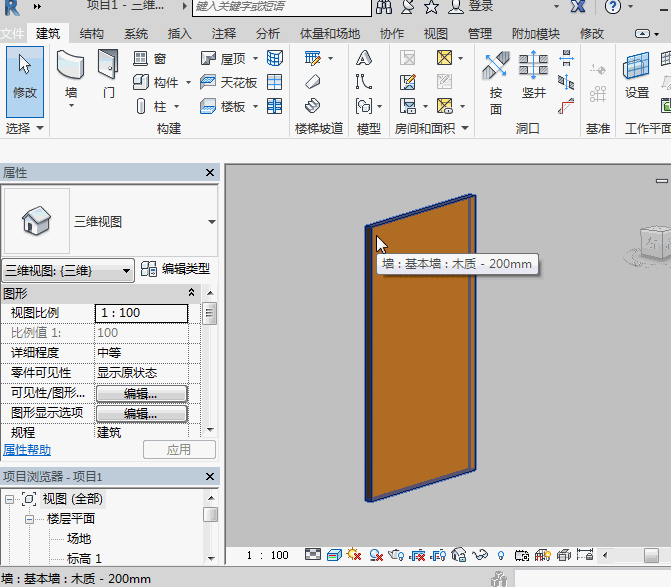

1. 使用分隔条直接在墙体上进行放置

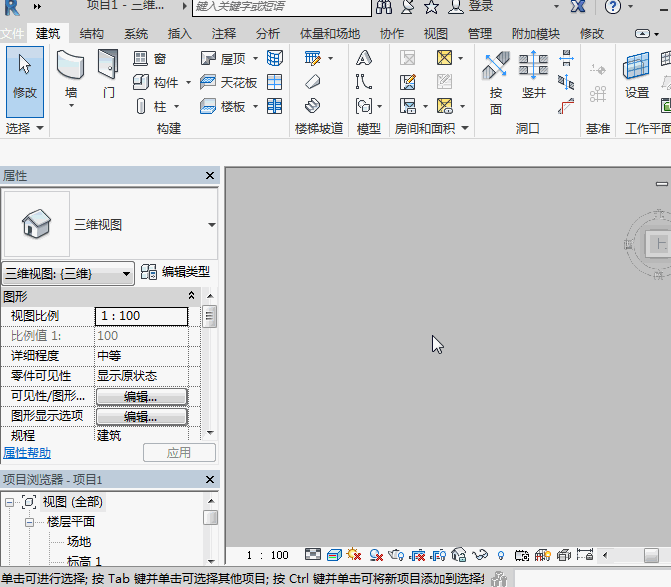

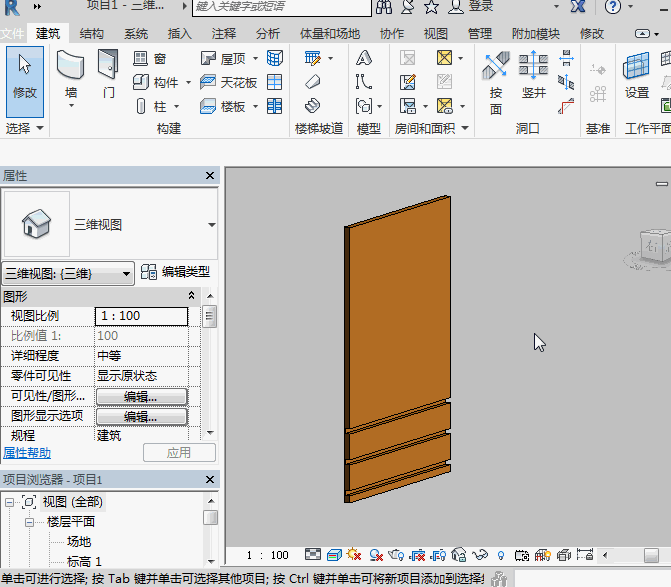

2. 直接在墙体中进行分隔条添加

这种方法与第一种方法的区别在于，这种方法是将分隔条与墙体合成一个整体，在绘制其他墙的时候也可以自带分隔条而不需要每一面墙都去添加

接着，我们来讲讲第一张图片中的第二种带条纹墙体的绘制方法

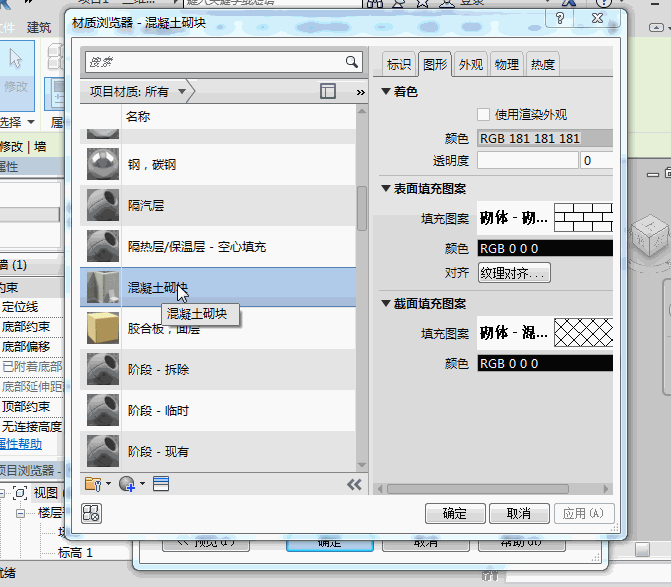

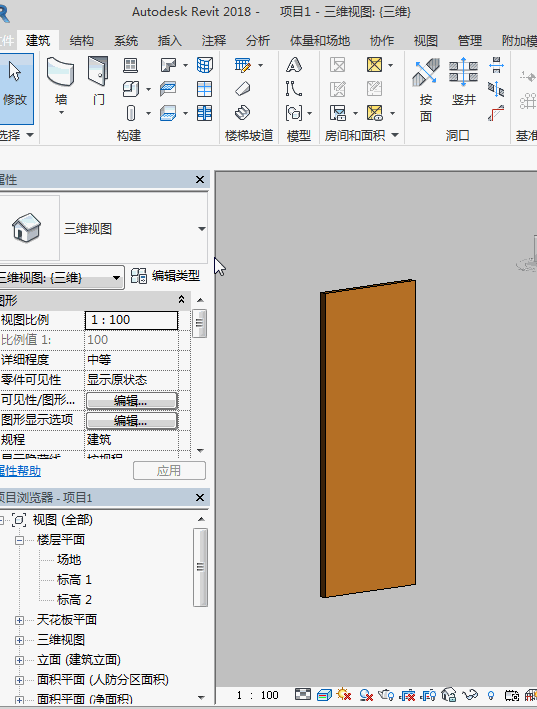

1. 任意绘制一面墙，进入编辑类型进行结构材质的修改

2. 在外观材质库中寻找合适的材质

为什么要选择合适的材质呢，因为有些材质的特性中不包含“凹凸”这一项

3. 接着，找到“凹凸”这个选项进行设置，确定好我们需要的图像

4. 然后，通过“图像”下方的“数量”调整好凹陷的深度

5. 最后，在图像中修改每个条纹的宽度

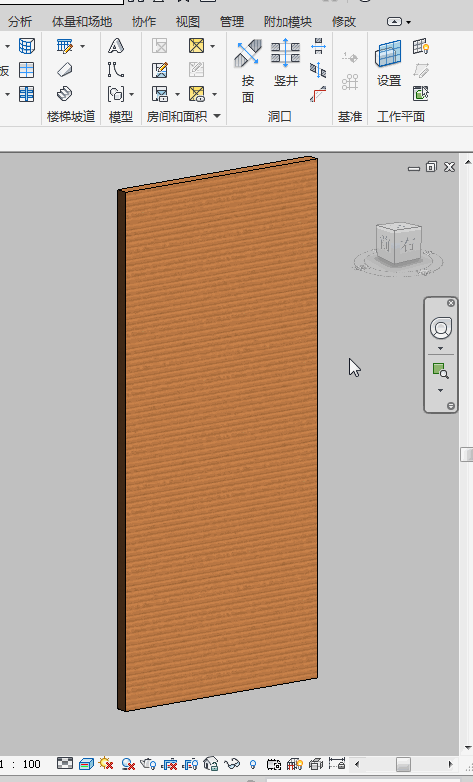

我们先看看原始宽度下条纹的样式

然后修改它的宽度
