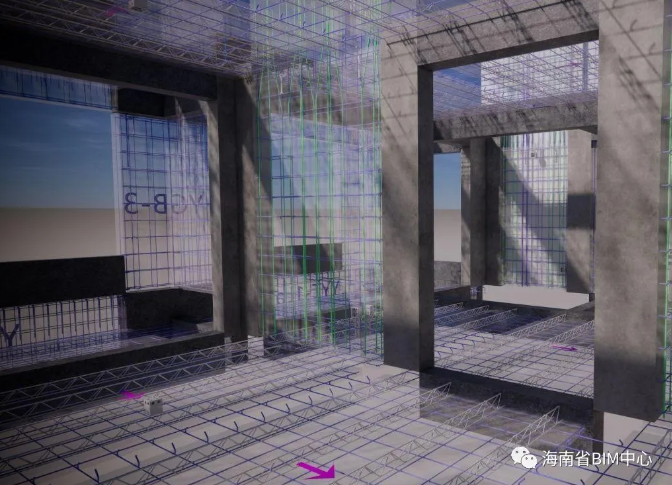

在Revit中创建复杂参数化预制飘窗族，本族为某装配式建筑中实际运用，细部结构极为复杂，本文章以此为例进行参数化BIM设计。本装配式建筑实际运用图片如下：
以下是教学教程，由许网友奉献：
在预制项目中，由于预制构件的特殊性，可能每个设计院的构造设计都不一样，无法统一，因此Revit中内置的系统族已无法满足。今天给大家分享一个复杂预制构件的做法。
虽然在预制项目中，预制构件的类型已经足够少了，可能只有两种，但还是会分为标准层和顶层，这时，做参数化的构件族就很有必要了。

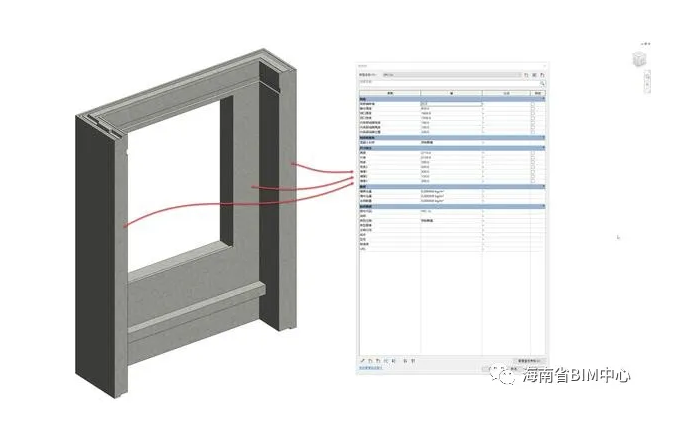

首先看一下预制飘窗大概的样子。下图。

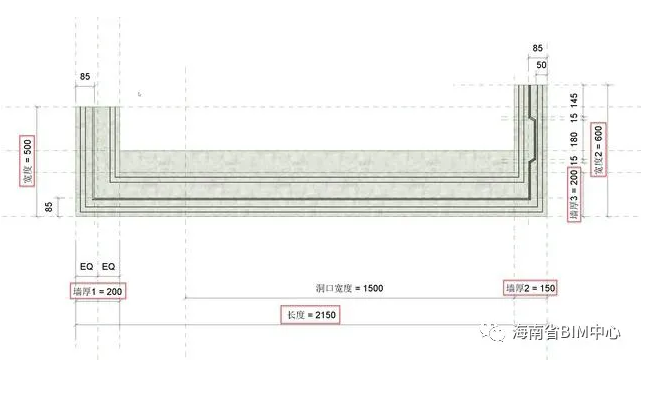

第一步：切换至"参照标高"视图，创建其基本参数。

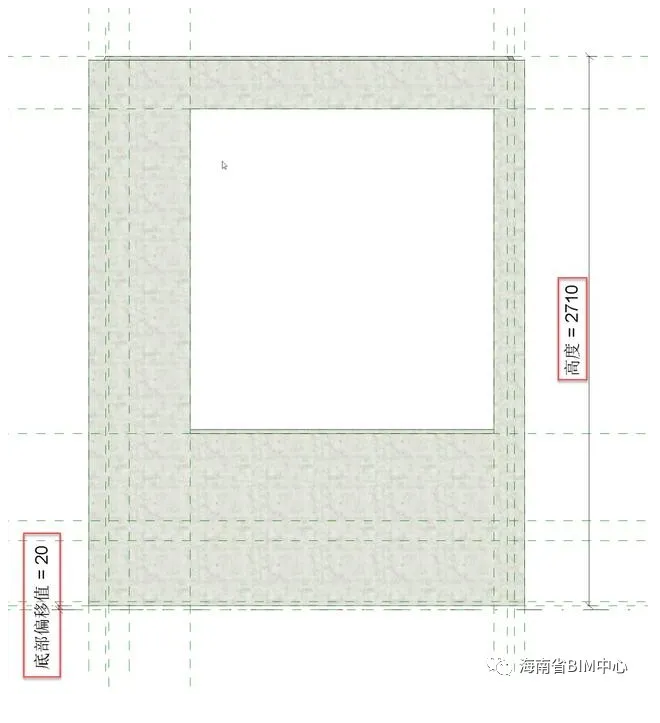

随后，切换至立面视图，创建"高度"等基本参数。

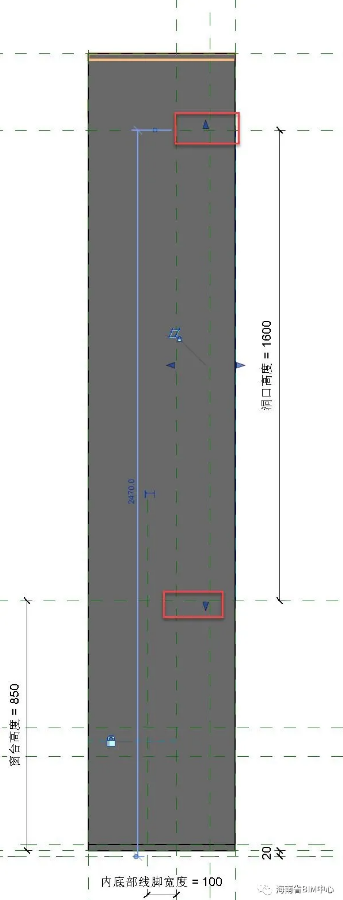

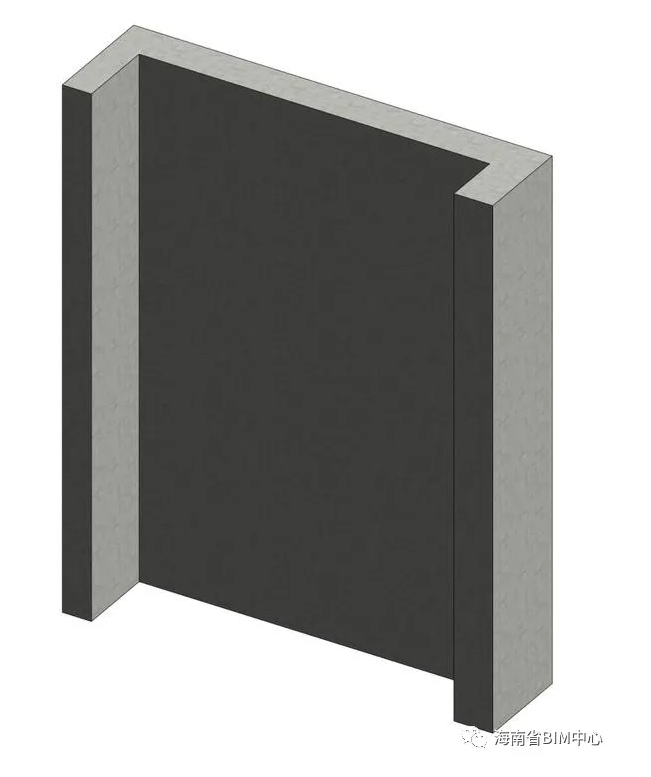

创建"拉伸"命令，将拉伸边界线锁定至"参照平面"上，这时，相关参数修改就会随之变动。
如图所示。

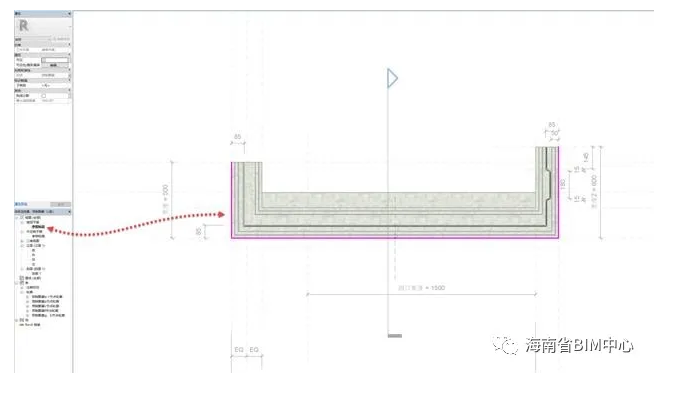

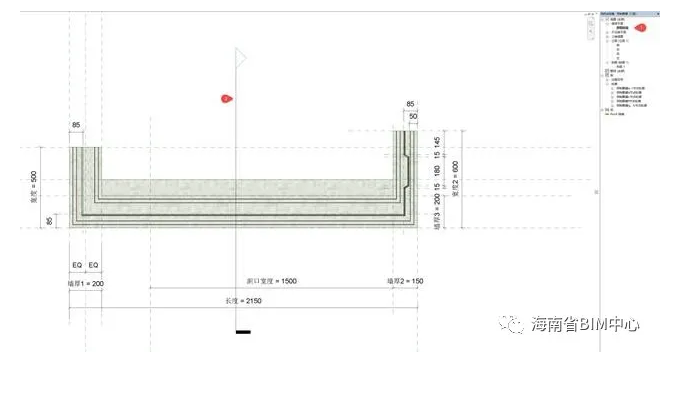

第二步：切换至"参照标高"平面中，绘制一根"剖面线"，随后切换至"剖面视图"，创建相关参照平面及参数，如图。

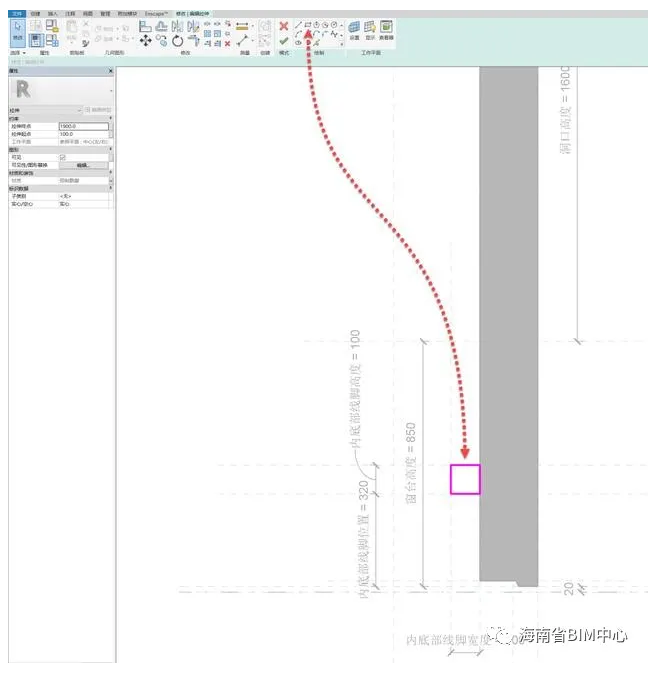

第三步：创建户内线脚，该线脚是留着搁置飘窗平台板的，利用"拉伸"命令，创建其模型。并锁定左右两端。

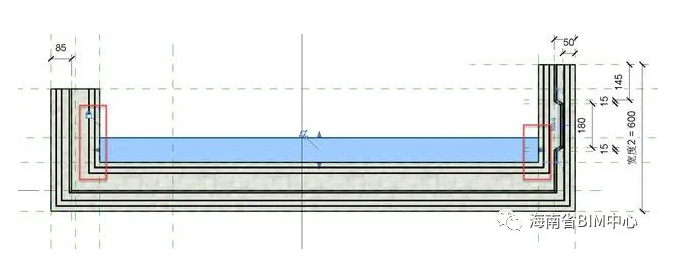

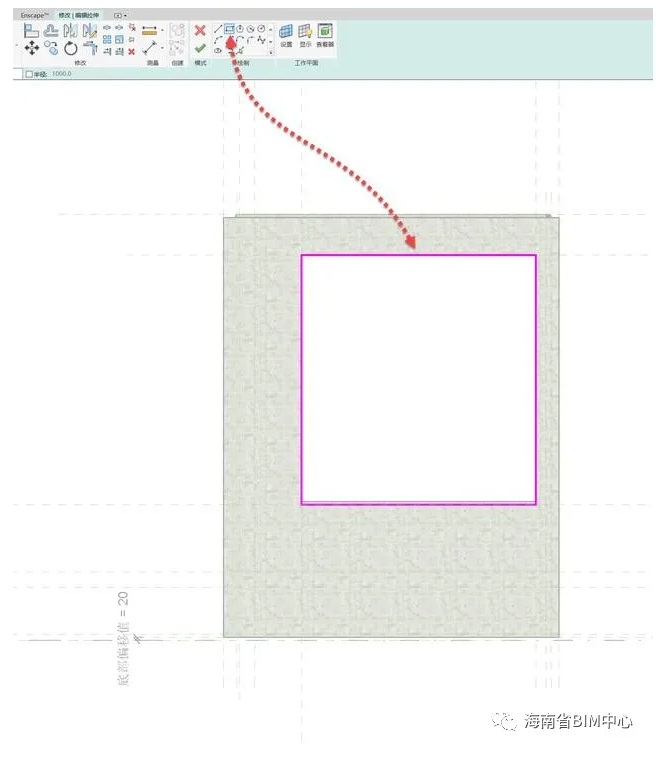

第四步：创建窗洞口。通过"空心拉伸"，即可完成。

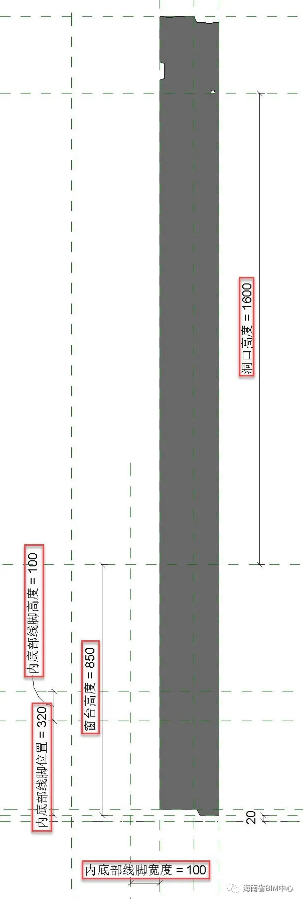

随后切换至"剖面视图"，确定其高度，并锁定。

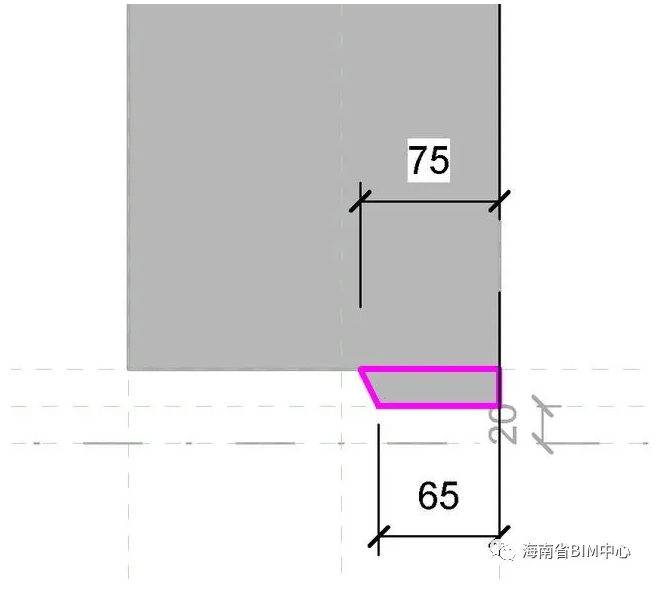

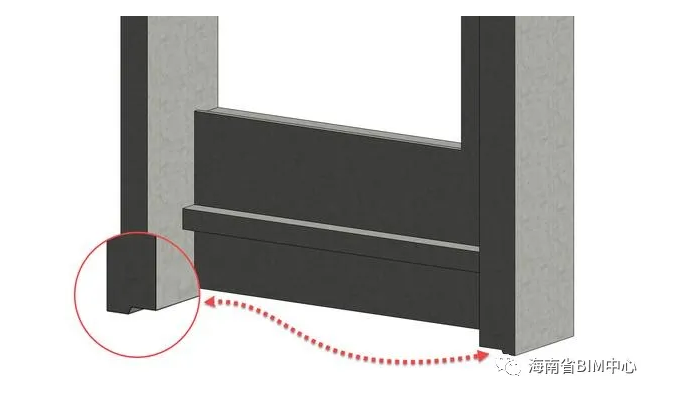

第五步：创建底部槽口，利用"放样"命令，首先创建"放样路径"并锁定参照平面，切换至"剖面视图"创建轮廓线并锁定。

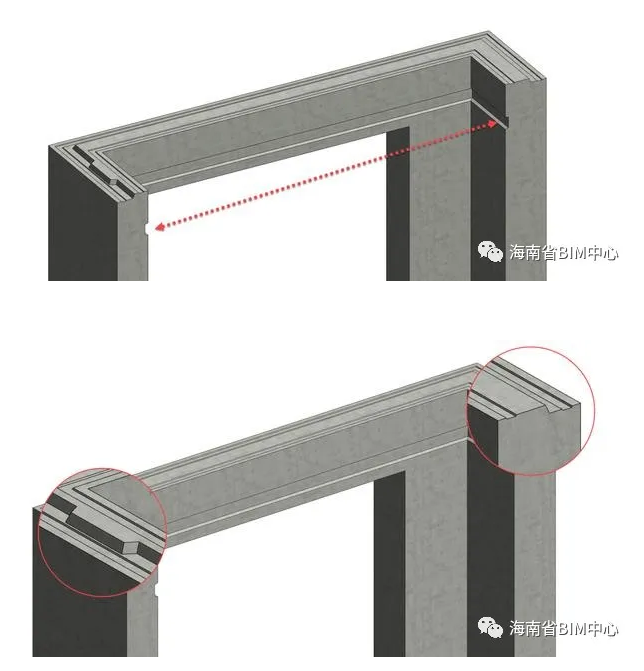

第六步：同理，创建顶部槽口，通过"空心放样"。
最后一步：选中实体模型，添加材质参数即可完成模型。
