在结构梁中,可通过两种方式来修改梁的高度，1是起点终点标高偏移，2是Z轴偏移的方式。在结构梁未旋转的情况下，这两种偏移方式的结果是相同的。

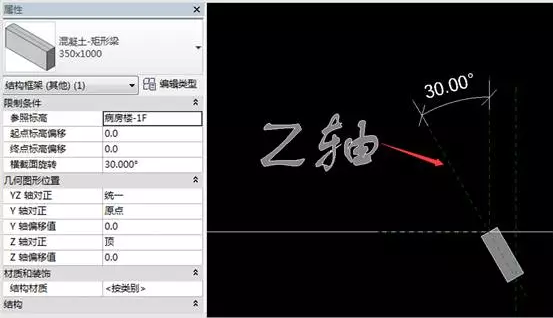

1.一旦我们给结构梁设置一个旋转角度，则可见到其结果将出现差别。

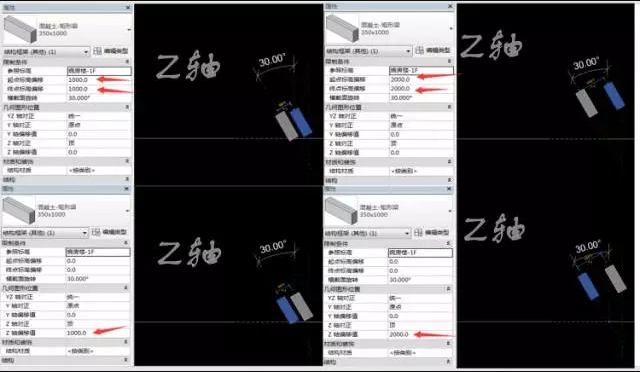

2.这是由于，标高的偏移无论是否有角度，均为将构件垂直升高或降低。而结构梁的Z轴偏移在设定的角度后，将会沿着旋转后的Z轴方向进行偏移。从而得到上图中的区别。
