最近，有人问到关于Revit中结构框架搭接的问题，那么该如何解决呢？

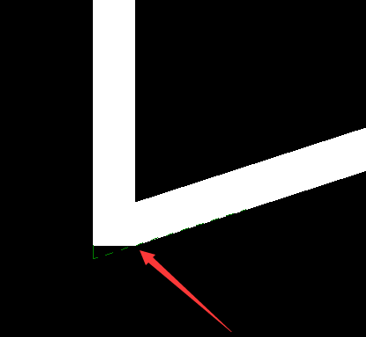

Revit翻模，结构模型中，结构框架(即梁)的绘制是占用工作量比较大的一个环节，特别是对于一些非常规形态的建筑物来说，梁与梁的搭接有时候会出现如下图所示问题：

如上图所示，该边缘角度呈锐角姿态，revit中结构框架会自动连接裁剪，形成与图纸不同的样式，这时候我们就需要单独处理一下结构框架的连接方式，如下图所示：

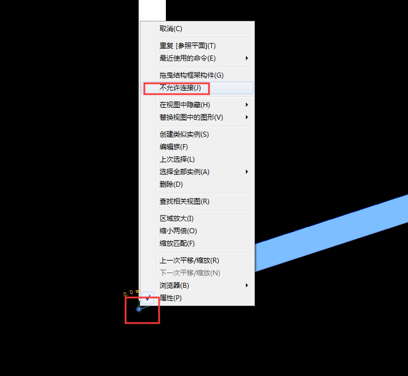

先拾取其中一根结构框架构件，在两个结构框架交汇处出现实心拖拽点的位置单击右键，选择不允许连接，然后手动拖拽该结构框架缩到与之交接的结构框架的构造体内，使其起到被包裹的作用。上述是一种方式，有时候其他角度可能拖拽也有问题，这时候我们可以调整一下结构框架的实例属性中的“Y轴对正”使其统一对正位置，从而达到不改变连接状态也可以较完美的连接方式。
