目的：绘制模型时，当族库里门窗族不满足我们要求时，需要自建门窗族。然而自建族在平面图上的表达可能并不标准，因此在建族时需要同时制作标准图例。

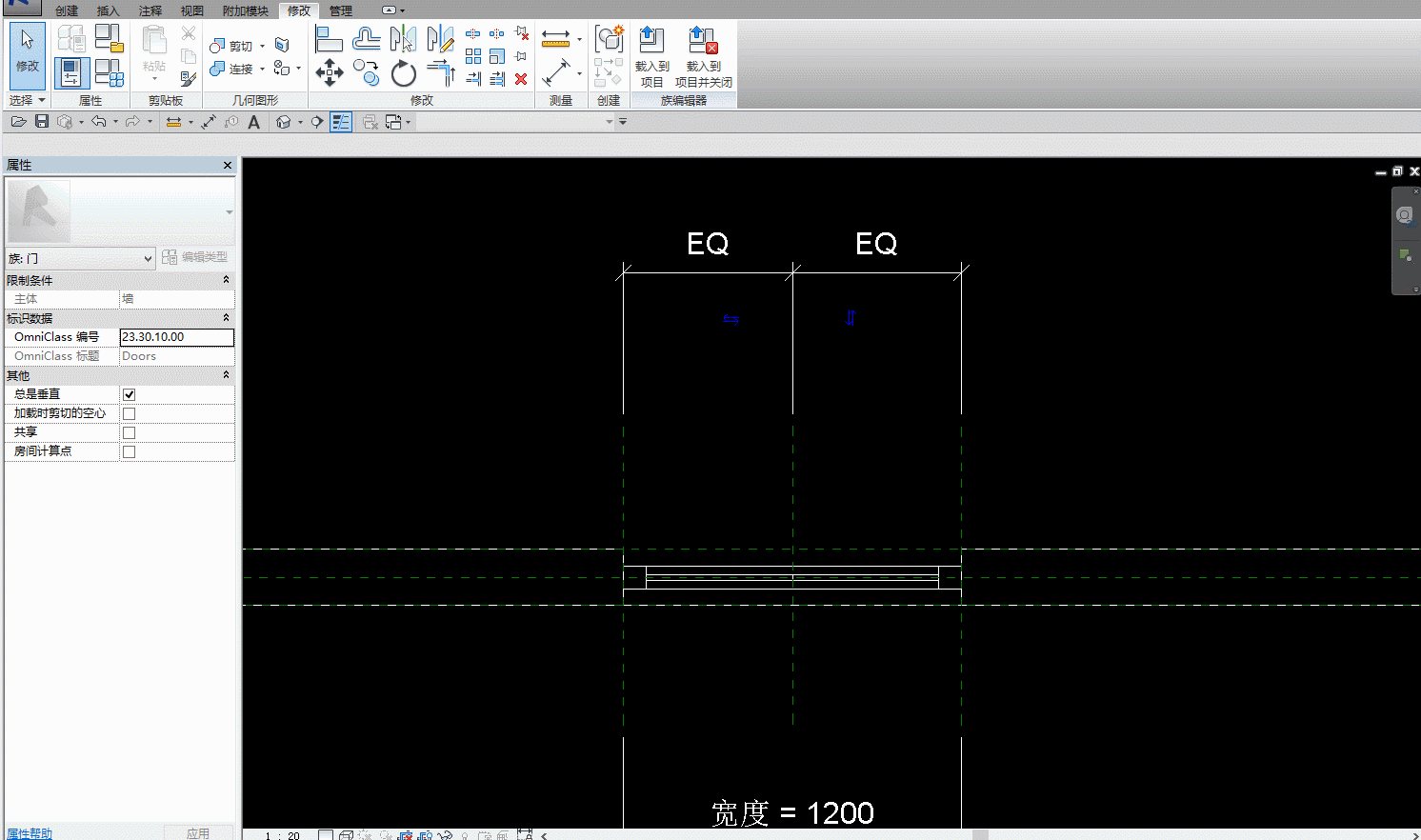

以门族为例，在建好门族后，回到楼层平面-参照标高视图。点击注释选项卡下的符号线，按照制图标准绘制如图所示的门图例。

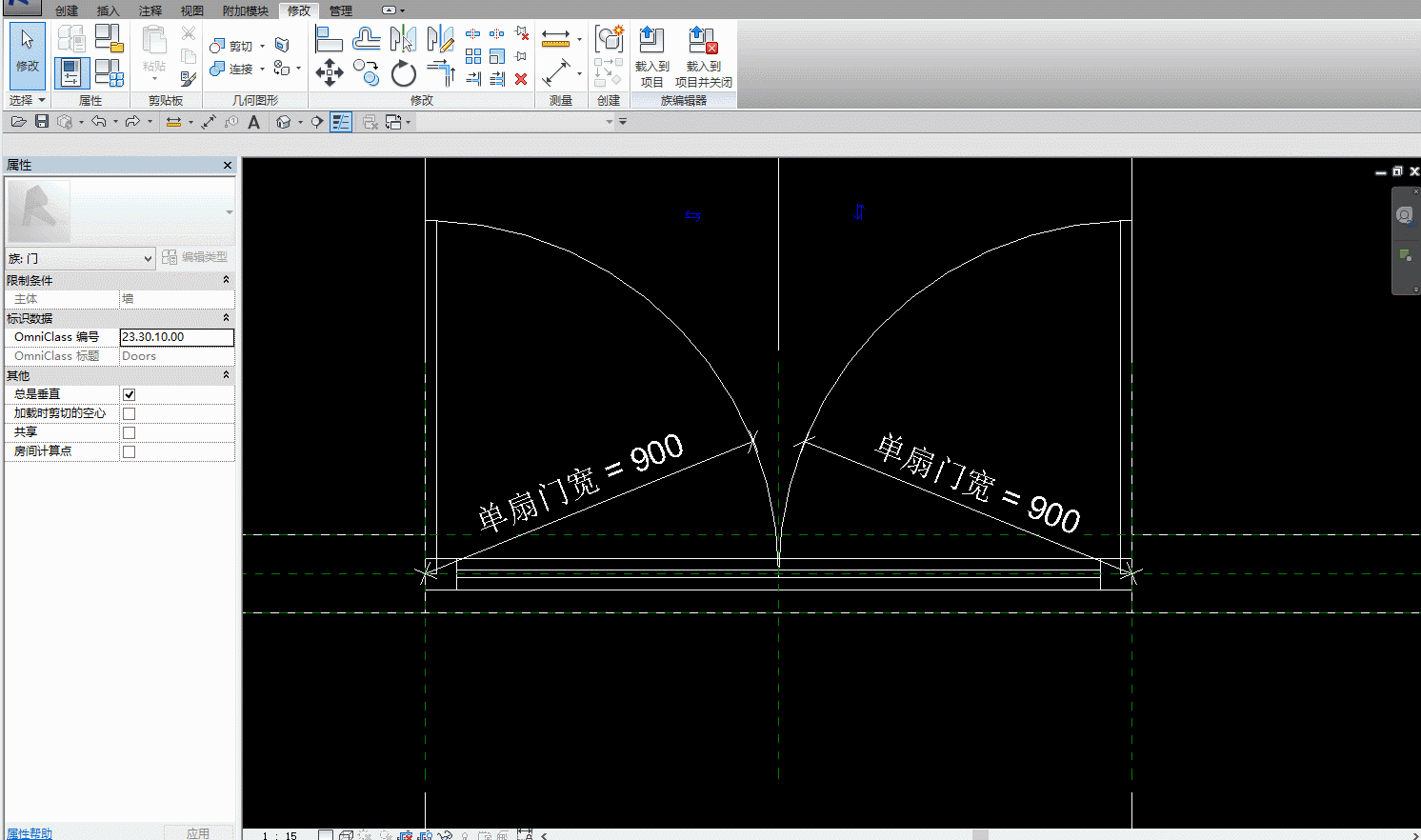

绘制好后，为了让图例随门参变，我们点击半弧度添加标注并赋予其参数-单扇门宽。在族类型里赋予其公式“宽度/2”，接下来更改门宽度看图例是否跟着改变。

接下来，选中所有门构件，点击可见性/图形替换栏中的编辑，只勾选前/后视图，在平面图上只让图例亮显即可。

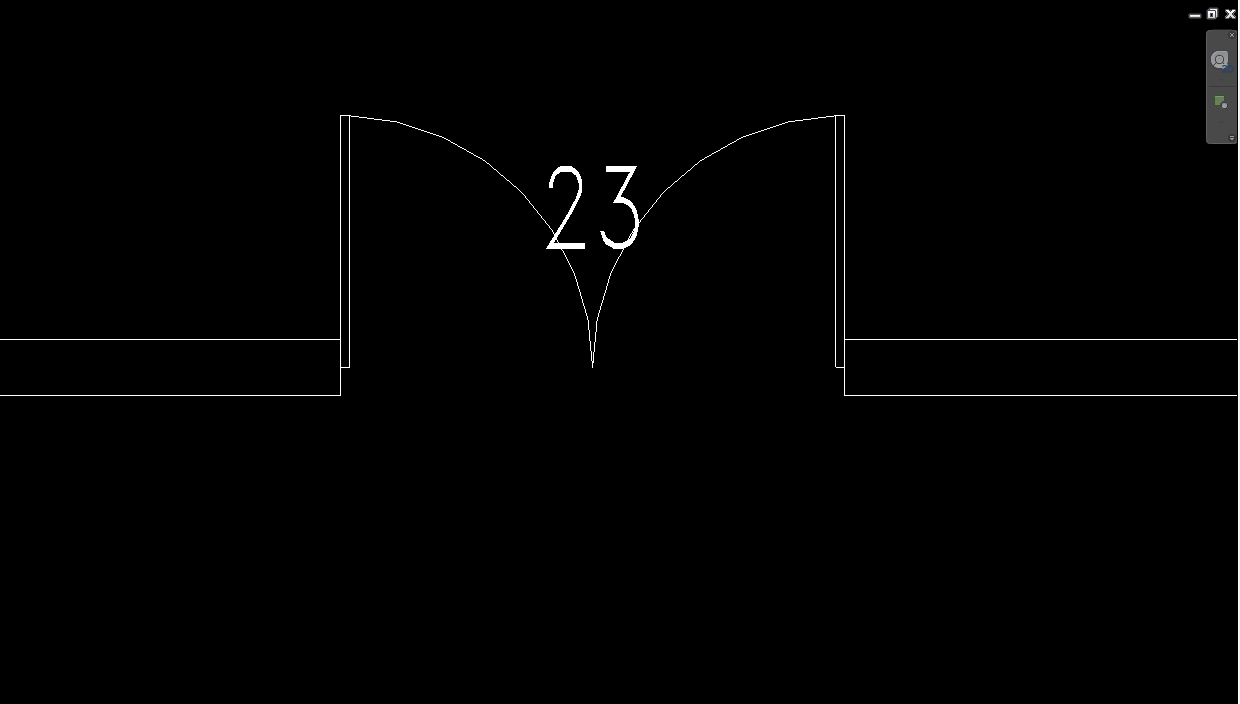

我们把族载入项目中，放置后门标注显示为“23”这是不正确的标注，需要进行更改。

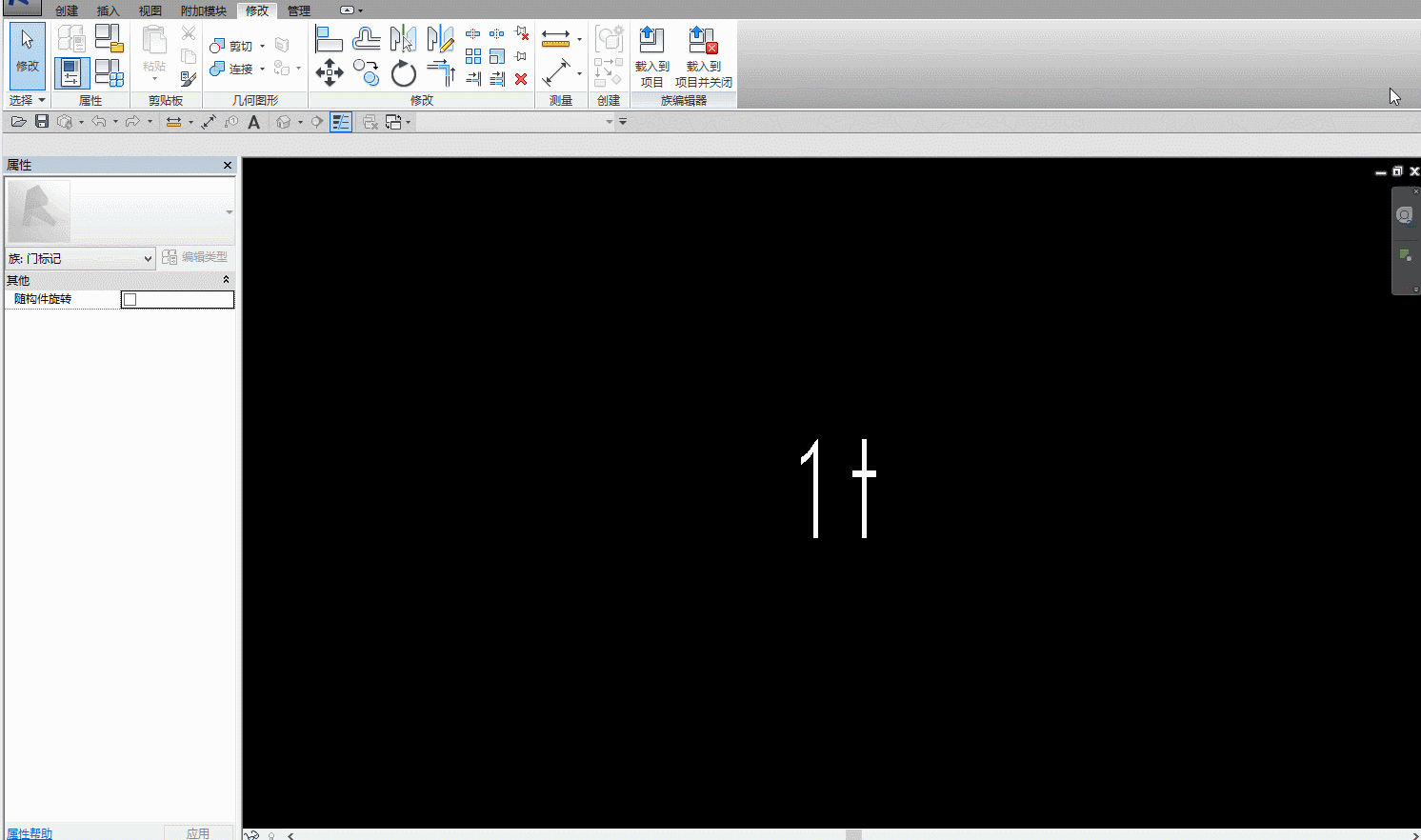

我们选中它右键编辑族,编辑标签重新添加标签参数-类型名称，将修改后的标记族重新载入，就可以正确显示了。

窗族标准图例的做法与门族的类似。

先将窗族所有构件在可见性/图形替换里只勾选前/后视图，使构件在平面上灰显，这一步的目的是使窗户在平面上只显示图例。

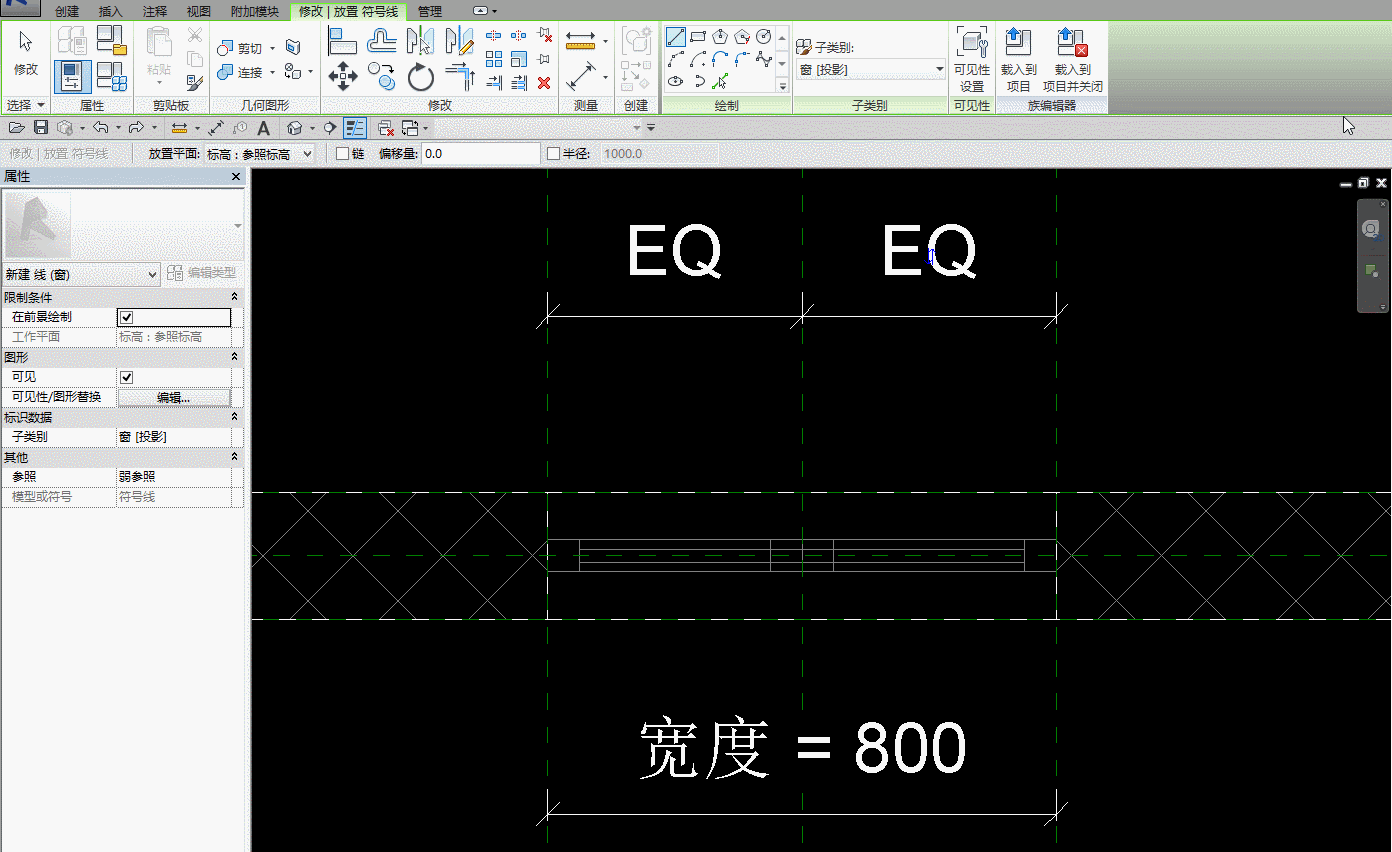

其次点击注释选项卡下的符号线-矩形命令如图绘制图例，并将四边锁定。

然后用直线命令如图绘制，最后用尺寸标注量取线段点击“EQ”使其等分。

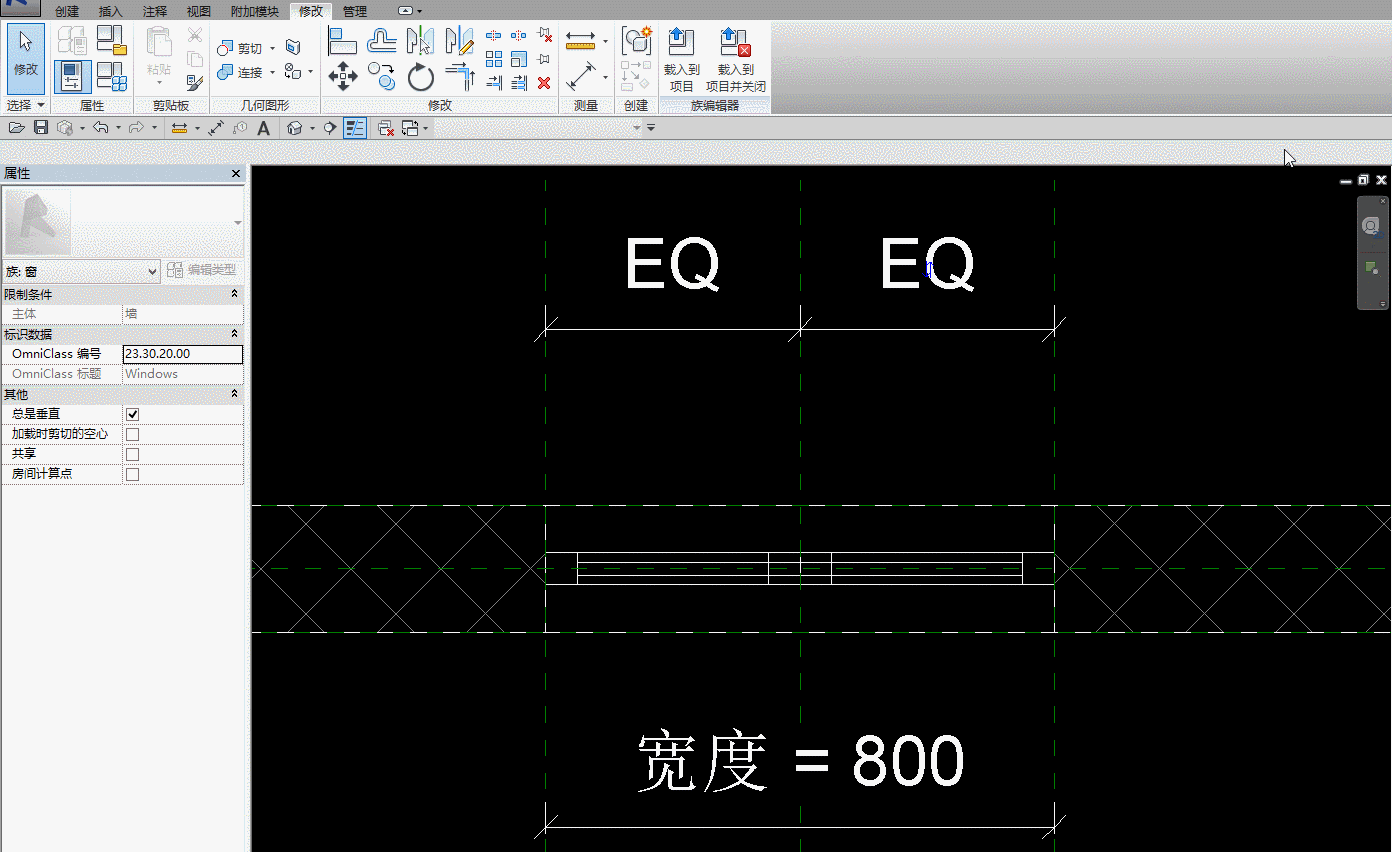

我们调整窗宽度验证其图例是否能够跟着改变。

载入项目后，也会碰到标记不正确的问题，需要进行修改，详细做法参见门。
