Revit幕墙再Revit中也是比较重要的一部分，这里我们通过点支式幕墙的幕墙嵌板为例子给大家来示范幕墙嵌板族的制作。

    首先我们我们选择【族】-【新建】-【公制幕墙嵌板】，点击打开。打开后选择项目浏览器的立面视图。

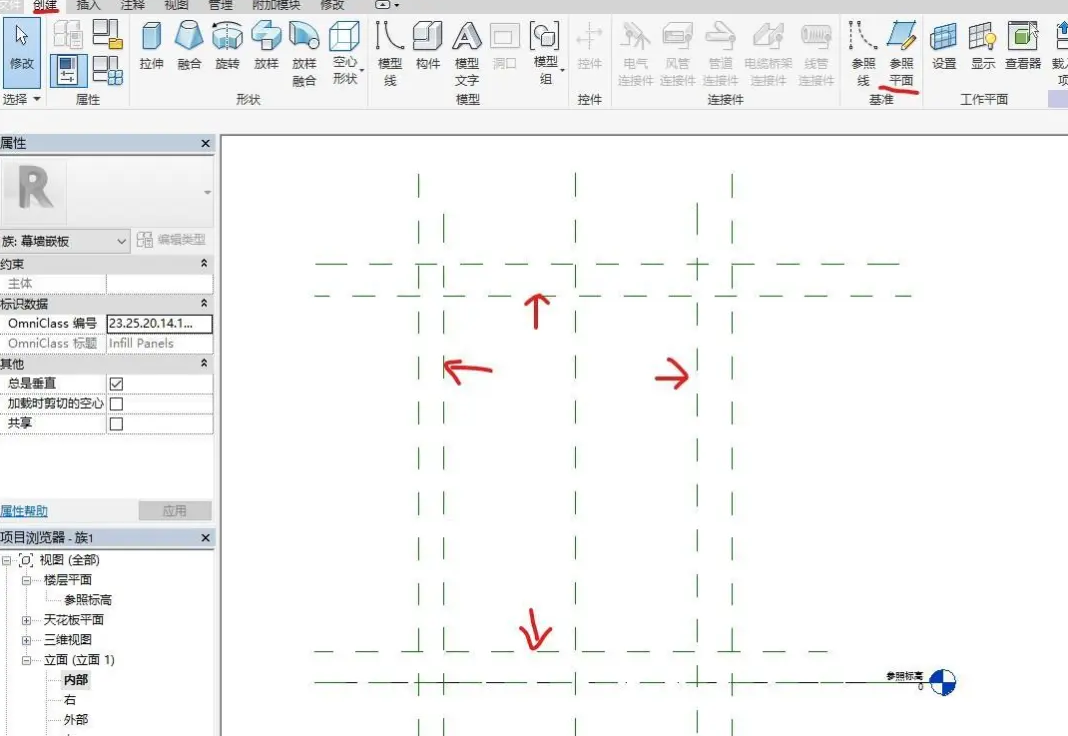

    我们在这里打算把胶缝也做上，所以需要在原来的参照平面里面在新建一圈参照平面【新建参照平面】。

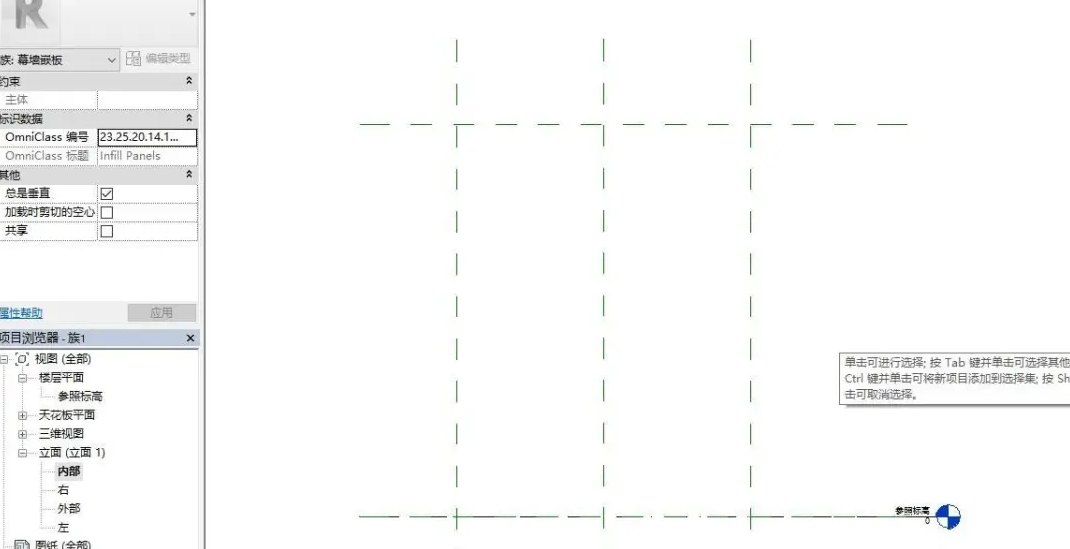

    【创建】-【参照平面】绘制即可。

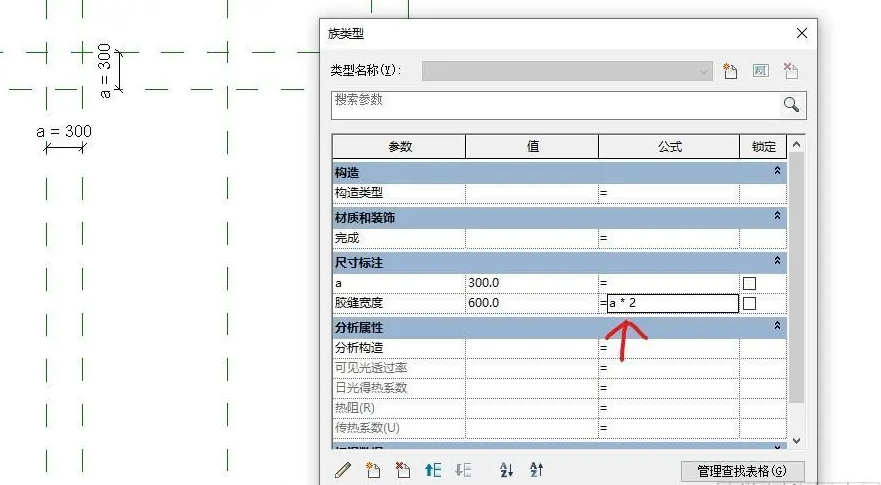

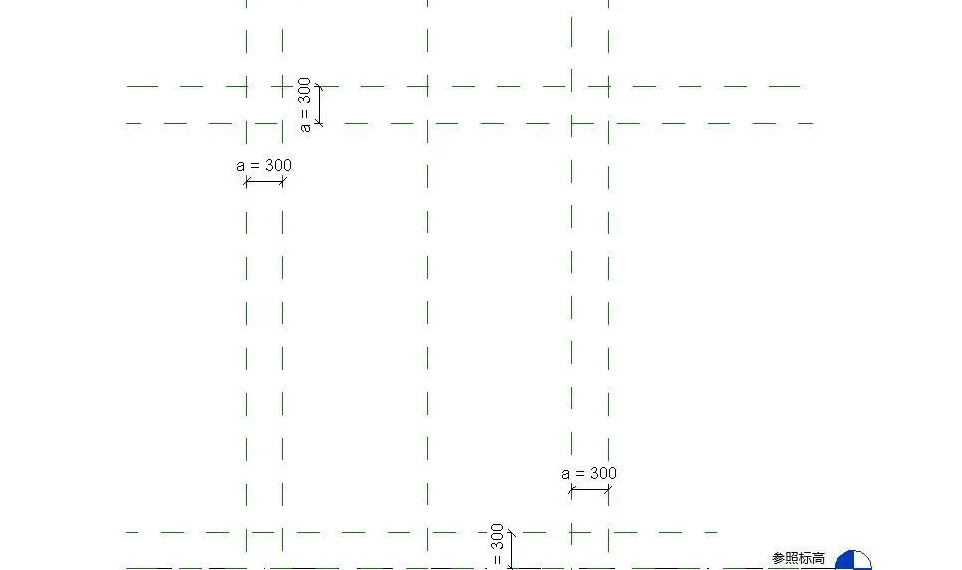

    接着我们给胶缝添加参数a，a和胶缝的关系是胶缝=2*a，添加参数的办法可以参照Revit给族如何附尺寸参数？

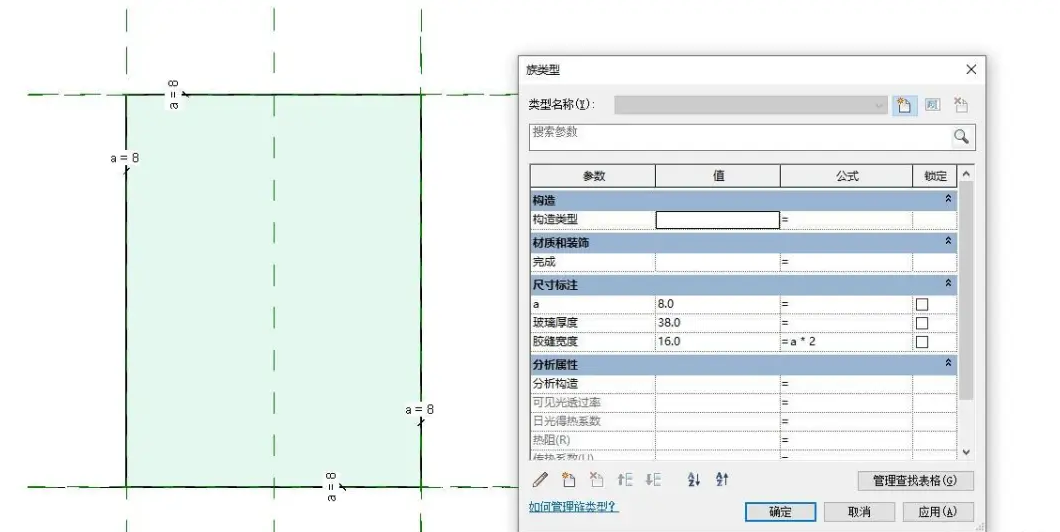

    并且将胶缝=2*a的关系给到参数中

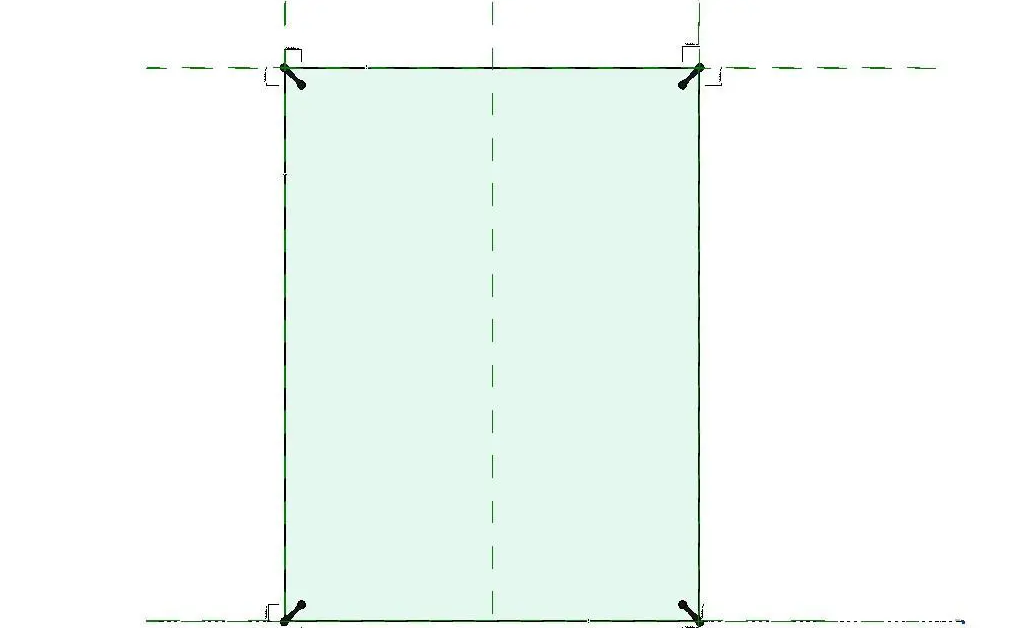

    接着我们创建玻璃，在里圈的参照平面位置创建拉伸实体，边与参照平面锁定，给实体材质为玻璃。

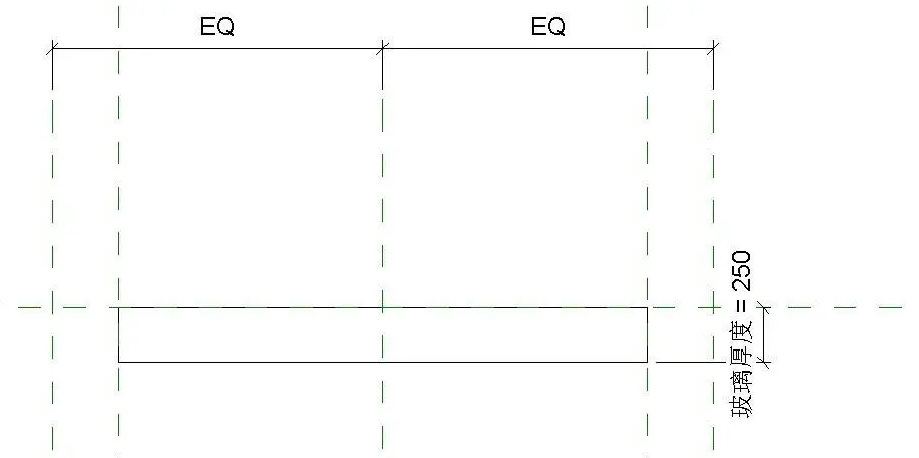

    在平面视图给玻璃给厚度参数

    再按照同样的拉伸命令创建胶缝，给胶缝新建一个纯色材质，新建纯色材质可以参考Revit新建纯色材质

    调整参数，给玻璃一个正常的参数

    因为我们这里说的是点式幕墙嵌板，所以我们应该也把驳接爪加进去，这里我提前做好了一个驳接爪的族，是一个基于面的驳接爪的族，直接放进去就可以了。

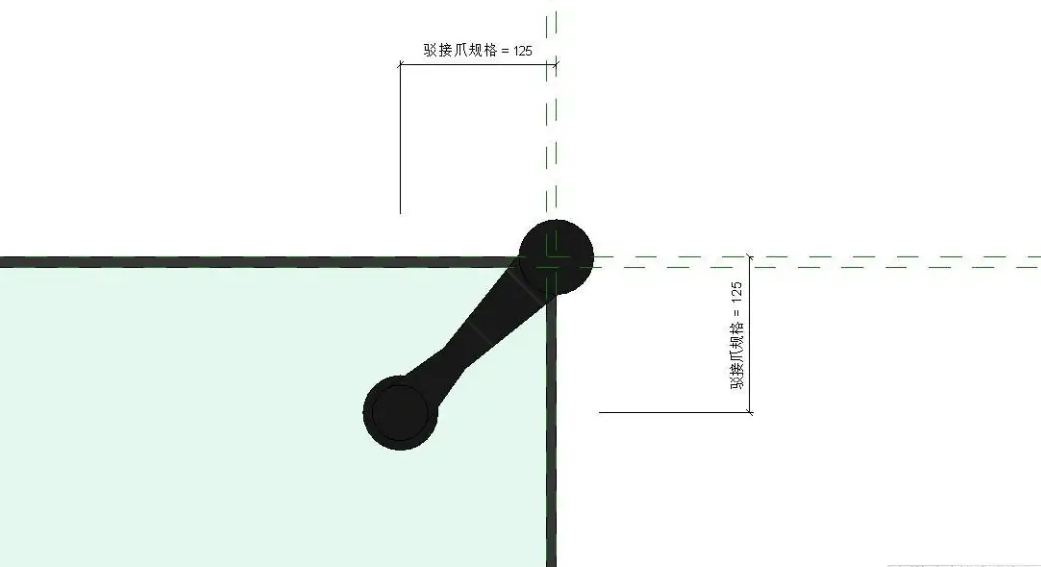

    放置好驳接爪并调整好尺寸。

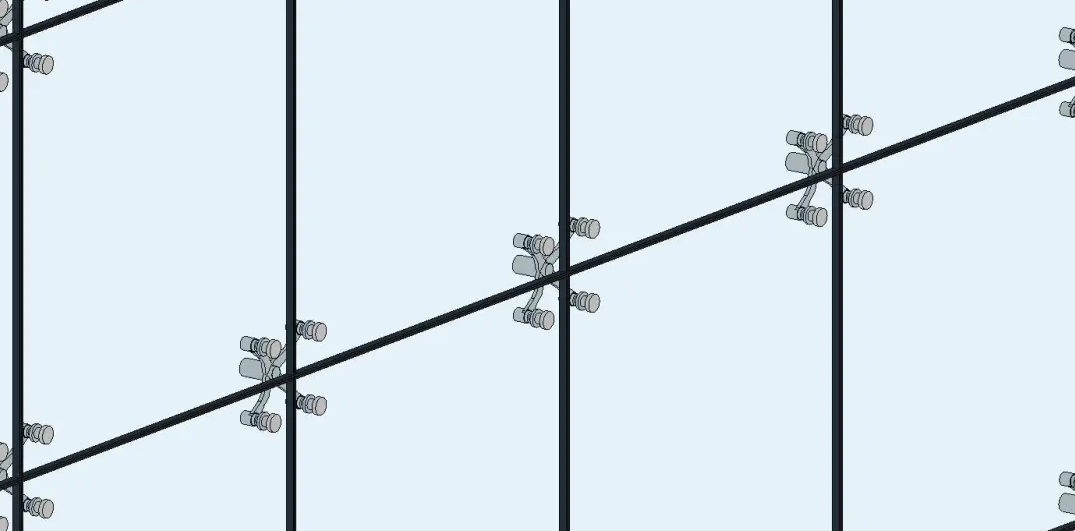

    我们看下整体效果

    在项目中测试一下
