Revit的族有很多有意思的地方，定语越多，细分就越详细，那么基于面的族是不是就把这个族局限到“面”这个范畴呢？这是当然的，虽然我们局限到“面”这个范畴，但是也给族自身带来了很多方便的地方。

    比如一些物件必须放置在面上才成立的族，如杯子必须放在面上才能立起来，挂钩粘在某个面才可以用。当这个族能自动识别面并能放置其上时，那不是就会很方便我们的工作呢？那么基于面的族就可以满足我们这个要求了。

    那么下面我们来看下基于面的族怎么制作！

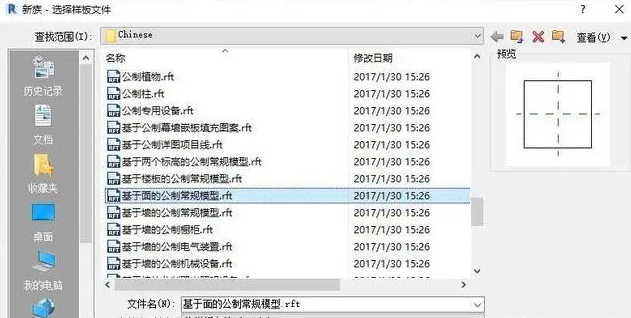

    新建族的时候选择“基于面的公制常规模型”。

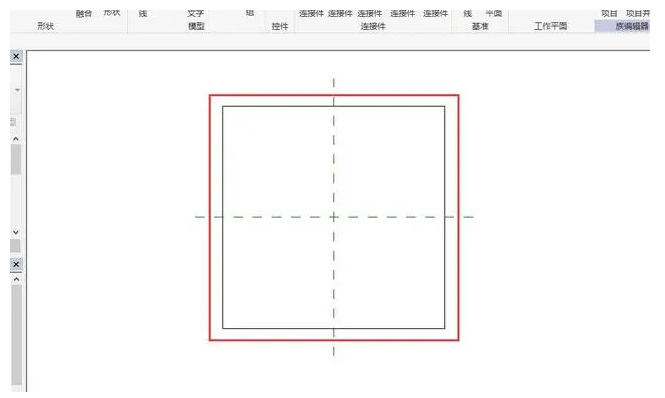

    我们能看到初始界面的一个正方形的面，这个面就是我们后面用到的基于“面”的面，之前举例子说杯子是基于面的物件，那么我们杯子的底就要平齐这个面。这里我们用【旋转】命令制作一个基于该面的酒杯。

    “面”

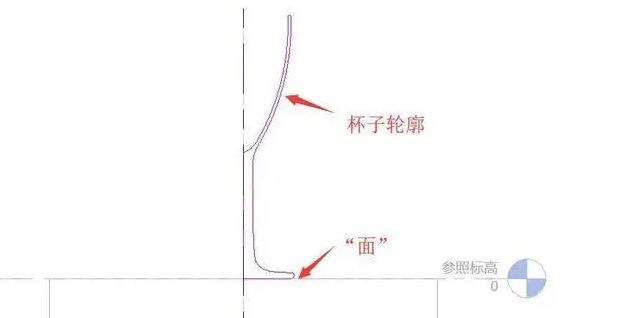

    我们打开立面，勾画出杯子的轮廓。并且杯子的底部和我们前面说的这个面平齐。

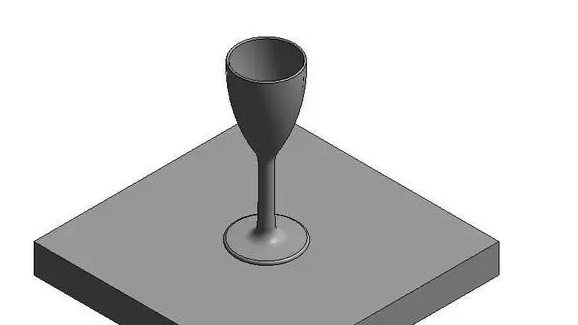

    然后创建出来我们这个杯子

    然后测试一些这个族
