    许多初入职场的BIM工程师在没有掌握正确的Revit建模方法之前，可能感觉建模就是一项苦力活而不是一项技术活，建模时间往往只占70%，30%的时间用在模型应用处理上，加班熬夜是常有的事。

    尤其是当前主体建模不再是什么难题的时候，尤其是二次结构砌筑的时候越来越普遍利用Revit排砖，那么接下来我们分享一种常见的基于公制窗的排砖教程。

    传统砌体深化排砖是绘图者使用CAD软件通过二维想象进行排布，在墙面转角、两面或多面墙相互咬砌的位置，门窗洞口过梁的位置，构造柱等位置由于二维图形的局限性很难观察出排布是否合理。然而复杂区域砌体排布若出错又往往会连带边缘其他作业墙体，一旦问题出现再来修改势必会对实际施工周期造成影响，甚至会出现返工情况。

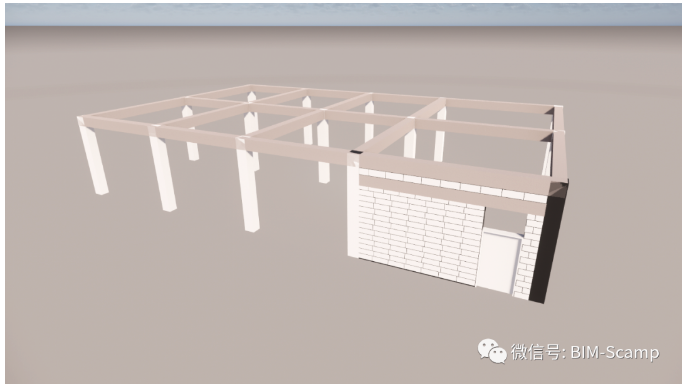

    利用Revit进行三维模拟建模，可将传统CAD砌体深化排布图进行检查优化，避免现场砌体出现的相关问题，同时排砖完成后即时出量，规避了传统统计计算错误、节约了统计上花费的时间。

    基本步骤：

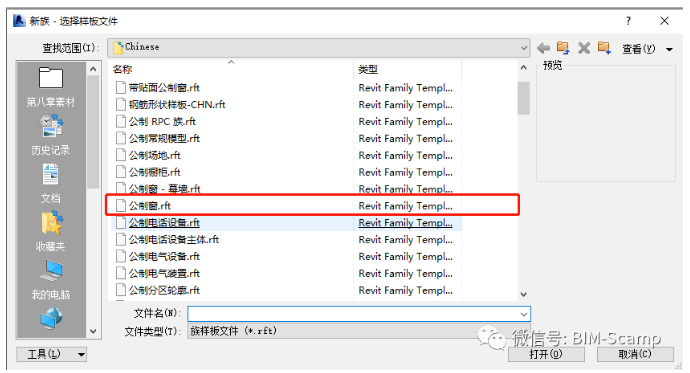

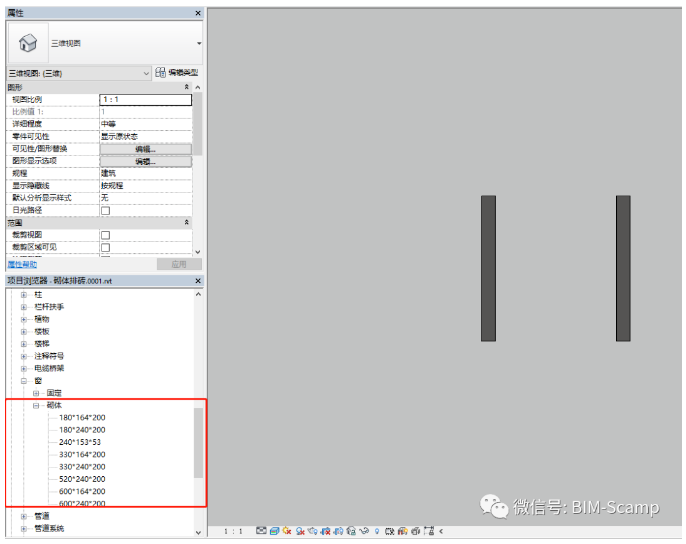

    步骤1、新建公制窗族，创建所需各种砖块尺寸的窗族。

    步骤2、在建筑→墙选项卡下，绘制墙体。

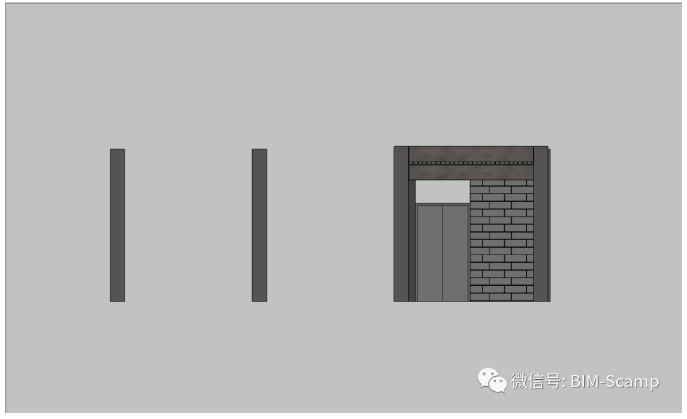

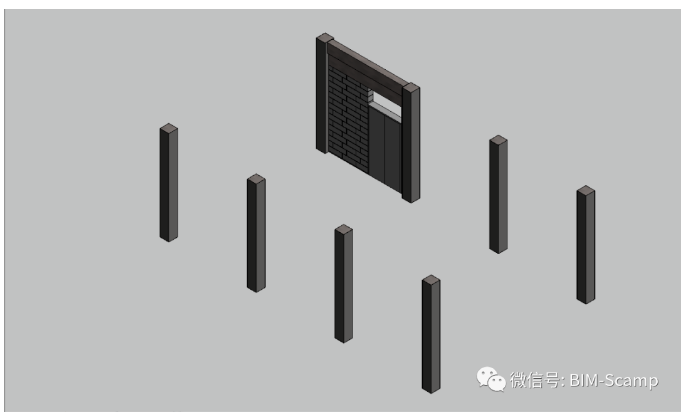

    步骤3、在墙体上用创建好加气块窗族进行放置，控制族与族之间的间距，利用墙体本身颜色当作灰缝。

    步骤4、修改加气块窗族宽度，放置不同尺寸的加气块；利用不同的剖面，可以对丁字墙等交接部位进行放置。

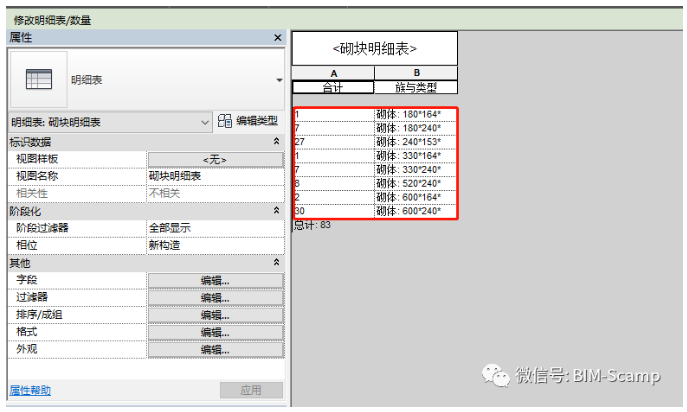

    步骤5、出明细表（可以对窗族进行注释标记对应墙体如：Q1，方便统计、筛选）。

    优缺点分析：

    优点：利用软件自带的“公制窗”样板参数设置及进明细表较为简单；在丁字砌和十字砌交界处，效果较好，与实际情况一致；门窗洞口可按实际情况进行创建。

    缺点：控制砖块间的间距来达到灰缝的效果，操作量较大；特殊部位修改，需手动对应砖块进行一对一修改。
