“有小伙伴私信小编说是在做项目中经常会碰到在画幕墙时竖梃的划分总是达不到图纸要求的那样，只能在幕墙属性编辑里按照固定距离或者数量划分，没法做不规则划分，今天小编就来跟大家探讨一下这个问题”

    接下来我们就一起来操作一下吧！

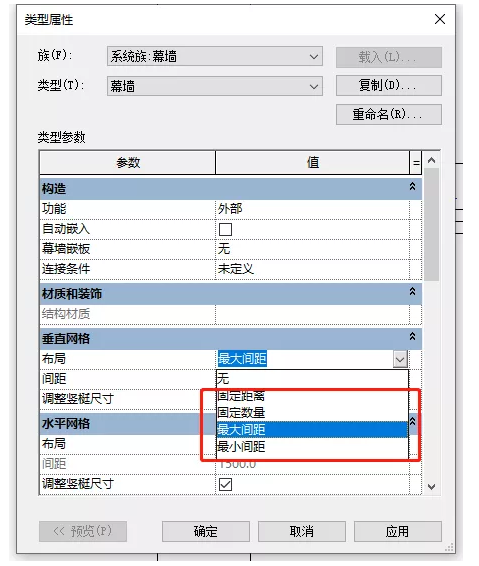

    在幕墙类型属性里不管是横向网格还是水平网格都只有四种固定的布局方式（如下图），这四种方式不一定能使用于所有的工程项目，很难达到设计师的设计要求，接下来我们就来看看怎么来自定义划分网格！

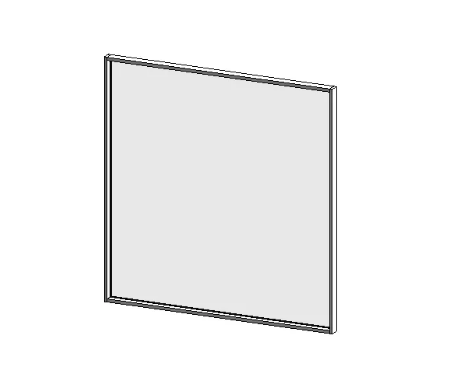

    首先，我们绘制一面幕墙（如下图），默认的幕墙是不会有网格划分的。

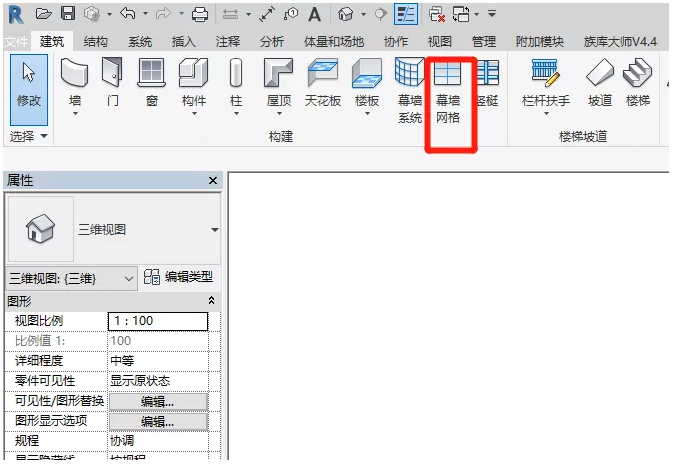

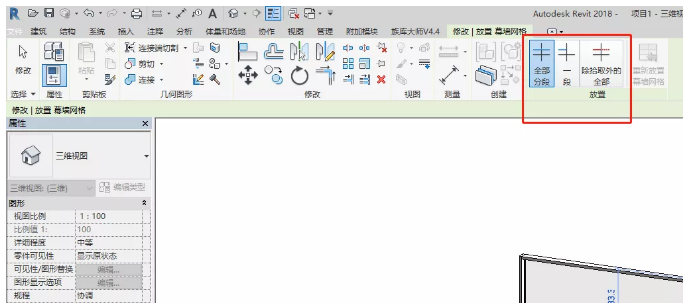

    接下来我们可以在建筑选项卡里找到“幕墙网格”命令，点击“幕墙网格”后我们会发现有三种放置方式（如下图所示）。

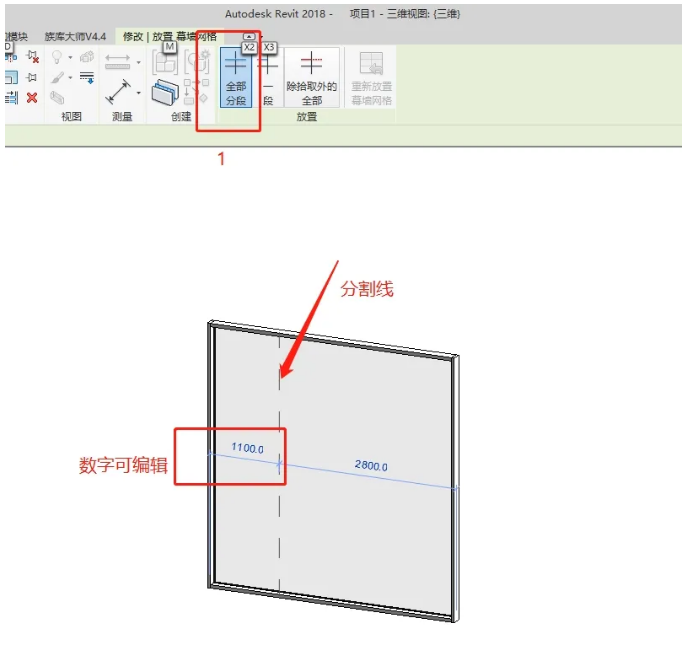

    我们点击“全部分段”（如下图步骤一），然后将鼠标放在幕墙的边缘，我们会发现出现了一条虚线，这条虚线就是幕墙的分割线，注意网格分割线可以通过左右两侧（上下）的数字控制位置。（在这里小编就不固定尺寸了，仅为示意）我们找个位置点一下就形成了幕墙网格。由此我们就可以任意控制网格（竖梃）位置了（如下图所示）。

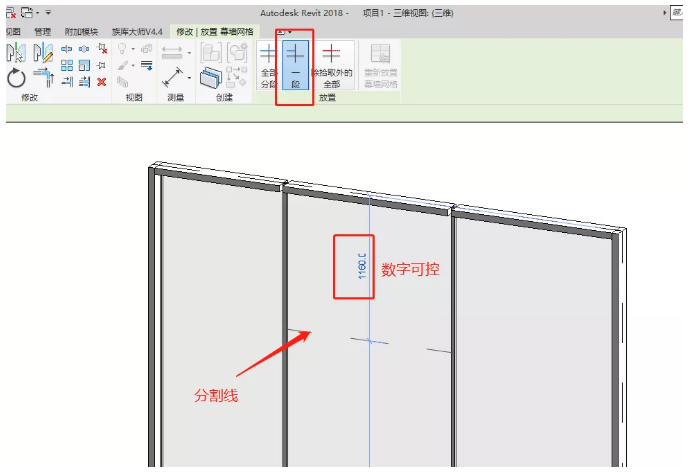

    接下来我们点击第二个命令“一段”（如下图所示），此时我们会发现分割线只在两个竖梃之间形成，这样我们就能对幕墙表面进行任意划分了（同理分割线位置可以通过数值控制）。

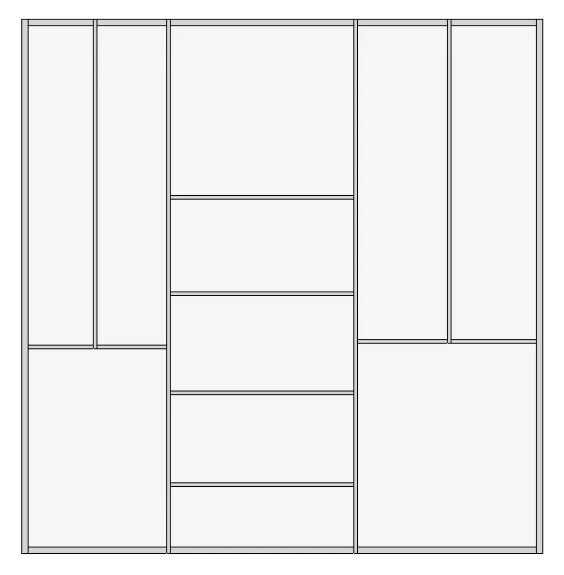

    下图就是小编这里任意绘制的不规则幕墙表面划分，大家可以练习一下。
