    利用Revit建模是一件相对来讲比较简单枯燥的工作，但是在创建机电专业水管和风管的时候，可能有很多BIM攻城狮会遇到模型建好了之后发现管道的系统类型设置错了的情况，这样一来势必会给后面的工作带来诸多不便，必须是要将其修改正确的。如果属于同一系统分类的系统类型之间在Revit中是很容易修改的，但是如果是两个不同系统分类下的系统类型应用错误，就有可能出现无法直接修改系统类型的情况，这种情况如何处理有很多人都不知道该怎么办。为此，今天就为大家来讲解一下如何修改Revit中管道/风管不同系统分类的系统类型(以管道系统类型的修改为例，风管同)。

    Revit中预设的系统分类如下：

    风管|系统分类（3个）：送风、回风、排风

    管道|系统分类（11个）：家用冷水、家用热水、循环供水、循环回水、卫生设备、通气管、其他、湿式消防系统、干式消防系统、预作用消防系统、其他消防系统

    以上预设的系统分类无法删除也无法新建，我们在机电专业建模前想要按照图纸要求配置系统类型的话我们仅能通过以复制上述对应的系统分类然后进行重命名并编辑相关属性参数的方法完成。比如根据要求我们需要创建名称为"DX-地下室消火栓系统"的管道系统类型的时候，我们可以复制"湿式消防系统"，然后将其重命名为"DX-地下室消火栓系统"，然后将其属性中的系统缩写设置成"DX"即可，但此时"DX-地下室消火栓系统"依然继承"湿式消防系统"的系统分类，其系统分类为湿式消防系统。

    以上我们对Revit中的系统分类有了简单的了解，那么如果我们当真遇到了导读中所提到的问题该怎么办呢？下面我们就来仔细的位大家讲解一下。

    情况一：管道未与设备、装置等相连接

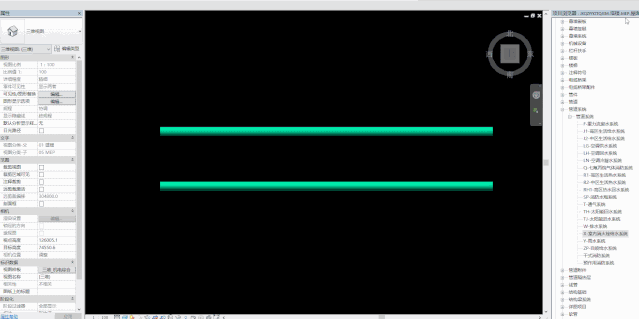

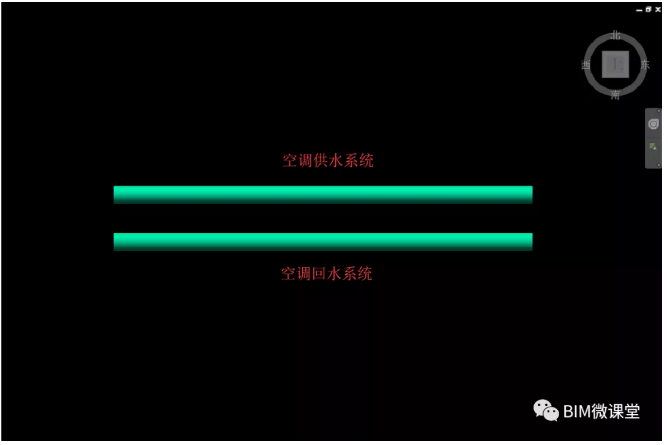

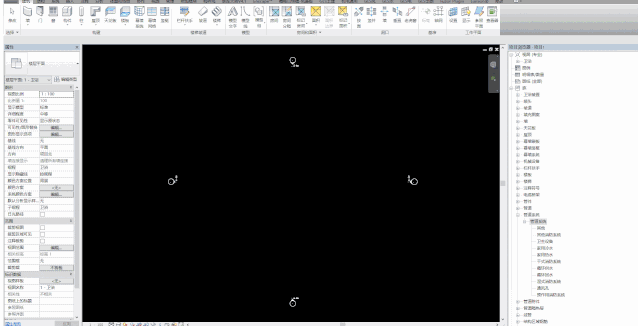

    如果是这种情况，不同的系统类型是否具有不同的系统分类不会影响我们修改系统类型的方法。我们只要选中需要改变系统类型的管道之后在属性面板当中修改系统类型为正确的即可，如下图所示：

    情况二：管道与设备、装置等连接

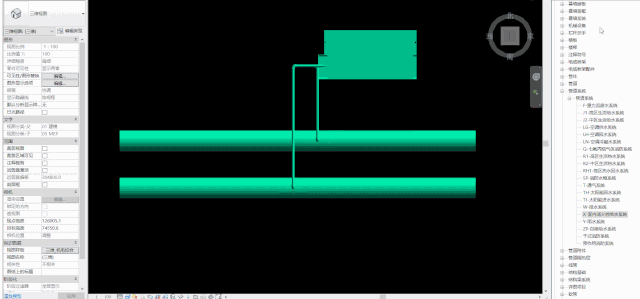

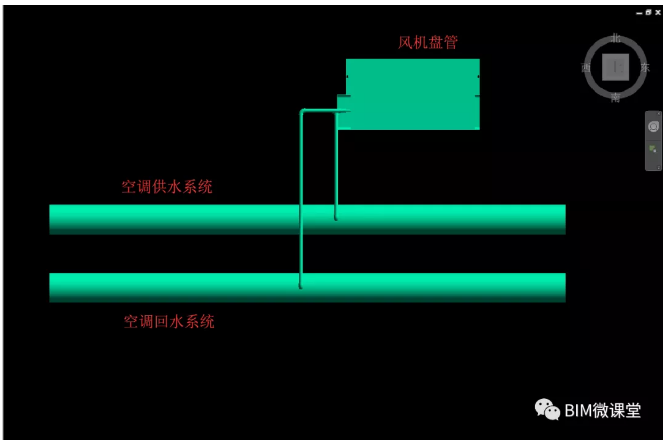

    情况二在情况一的基础上将风机盘管通过支管与空调水主干管连接起来，但原本应该是"空调回水系统"的管道被赋予了"空调供水系统"的系统类型，如果我们此时仍采用与情况一相同的办法去修改管道类型是无法成功的，如下图所示：

    因为"空调供水系统"的系统分类为"循环供水"，"空调回水系统"的系统分类为"循环回水"，两个管道系统类型属于不同的系统分类，并且其与设备连接了在一起，所以我们无法直接将位于下方的管道的系统类型修改成"空调回水系统"。这种情况的具体解决步骤如下：

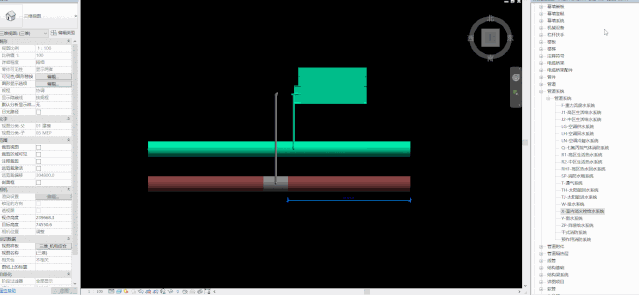

    步骤一：将位于下方的主干管和将其与风机盘管连接起来的支管从整个系统回路中分离出来（把支管与风机盘管断开连接即可），将鼠标放到分离出来的管道上进入预选择状态，按数次"Tab"键直至出现虚线框，点击鼠标左键确定，选中其管道系统，"Delet"删除。

    （此时点击管道查看属性面板中的系统类型为"未定义"）

    步骤二：新创建一段系统类型设置正确的管道与被分离出来的未定义系统类型的管道连接起来，此时新的系统类型即被赋予到刚刚被分离出来的管道中。

    步骤三：将断开的管道设备重新连接到修改系统类型后的管道上就可以了。
