关于在revit里面制图的时候，即使选对了“建筑样板”的样板文件，立面图上标高符号是这种圆圈形的问题：

    这是因为revit安装软件是多国语言版，默认根据你电脑的时区及语言设置而选择对应的语言版本，同时样板文件也选择对应的国家标准的样板文件，如果出现上面这种情况，是由于你的电脑时区或者语言不是中国，所以安装的时候默认样板文件为欧美国家标准的样板文件，彻底解决此办法需要重新安装revit软件。

    以下以revit2016版本为例讲解如何把圆圈符号的标高符号改成符合国标的倒三角符号：

    工具/原料

    revit程序

    方法/步骤

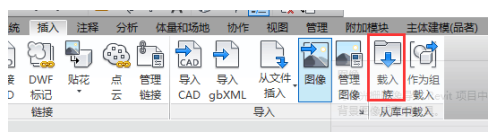

    打开标高符号显示错误的项目文件，依次选择：“插入”选项卡，“从库中载入”面板，“载入族”命令：

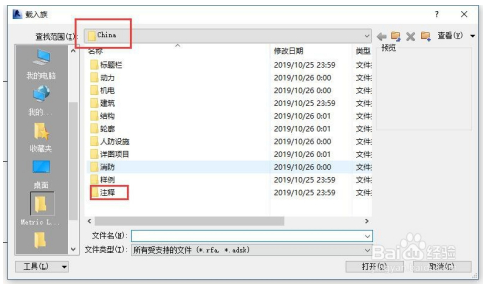

    弹出载入族对话框，顶部“查找范围”默认为China路径的话，你的软件安装就没问题。

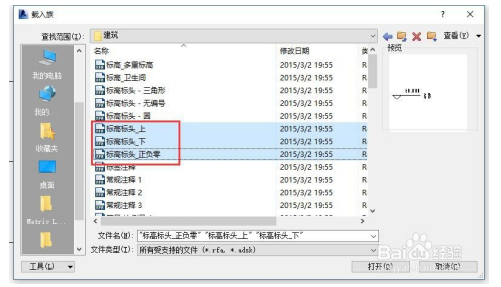

    依次打开：注释——符号——建筑文件夹，在里面找到如下三个文件，选择这三个文件，点击“打开”按钮：

    标高标头_上.rfa

    标高标头_下.rfa

    标高标头_正负零.rfa

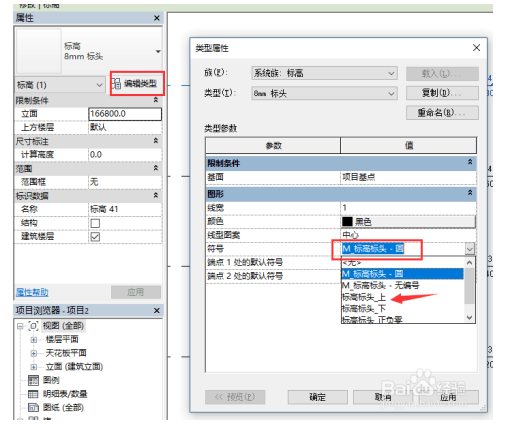

    再返回绘图窗口，选中相应的标高符号，在“属性”选项板中点击“编辑类型”，编辑标高的类型属性，将类型参数的“符号”一项改为相应的标头样式，如标高标头_上，按确定按钮，就可以了。

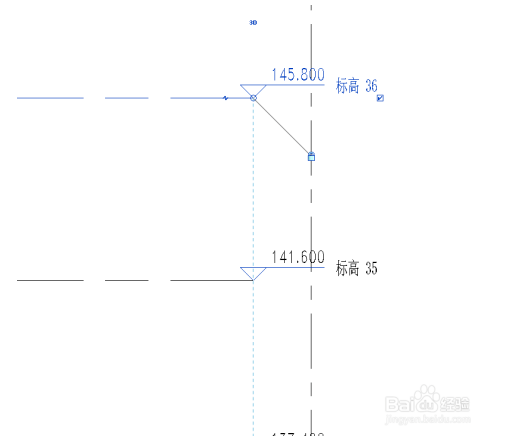

    返回绘图界面，标高标头已经正确显示。

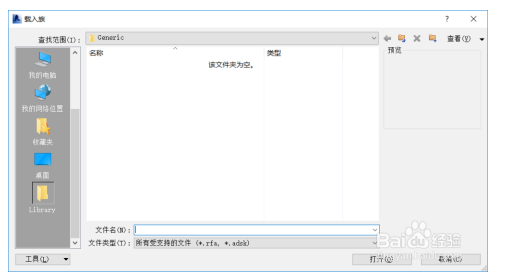

    注意：如果载入族的时候打开不是China文件夹，而是Generic文件夹，说明程序没有正确安装，需要重新安装revit程序。

    注意事项

    注意：如果载入族的时候打开不是China文件夹，而是Generic文件夹，说明程序没有正确安装，需要重新安装revit程序。
