今天跟大家分享一下有关revit项目中各种构件图元的命名规则该如何制定。俗话说无规矩不成方圆，那么在revit的构件图元管理中更是这样。如何管理我们的构件图元，这就要从各种图元的命名规则谈起。

    说在前面的是，由于revit默认自带构件种类繁多，而我们在一个项目中只能用到其中的一部分，如何才能快速定位到我们常常使用的几种类型呢？其实方法很简单，将我们所做项目的那几种构件复制类型（比如说用到的所有的墙），复制的同时进行重命名，在命名前加项目代号，例如ABC-****。这样我们常用的构建就会在列表中集中排列。

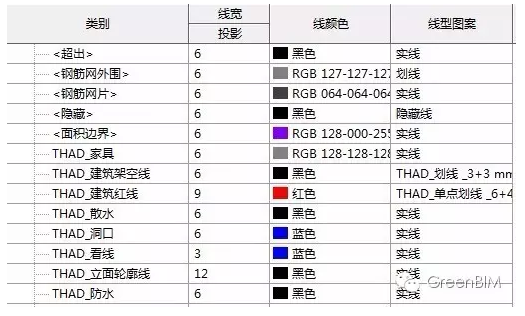

    线的命名

    按照线的使用功能命名新_使用功能

    线性标注的命名

    线性标注-大小-内（外）部

    外部：轴网尺寸

    内部：内墙及门窗尺寸等

    根据图纸比例选用适当的尺寸大小

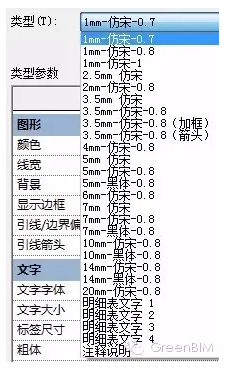

    文字命名

    大小-字体-宽度系数

    墙体的命名

    N-材质全名-厚度（N表示建筑内墙）

    W-材质全名-厚度（W表示建筑外墙）

    幕墙的名字

    N-位置-厚度

    W-位置-厚度

    门窗的命名

    设计编号

    板的命名

    建-厚度

    结-厚度

    组的命名

    位置层-层名称

    例：核心筒F2-F4电梯，建筑F2-F4

    特殊的，功能

    例：男厕洁具

    合理的命名可以减少revit项目中图元种类的混乱使用。从而加快设计效率，提高相关明细表统计的准确性。
