在Revit建模过程中，关于厂房外墙板是由固定规格、尺寸的彩钢板组成。通过绘制参数化的族文件，提高工作效率。

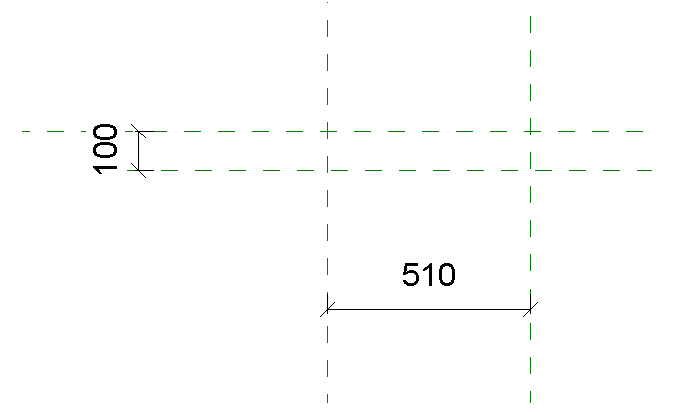

    01、新建公制常规模型，绘制两条参照平面，并标注尺寸。因为彩钢板都是由固定尺寸构成的所以改尺寸可以不添加参数。

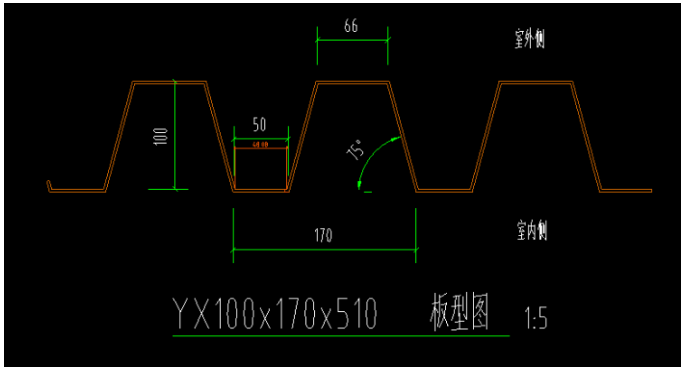

    02、根据相应的尺寸图纸绘制拉伸，因为在安的过程中，不可能所有的都是完整的尺寸，而且只能在原有的尺寸进行剪切，所以需添加空心拉伸进行参数控制。

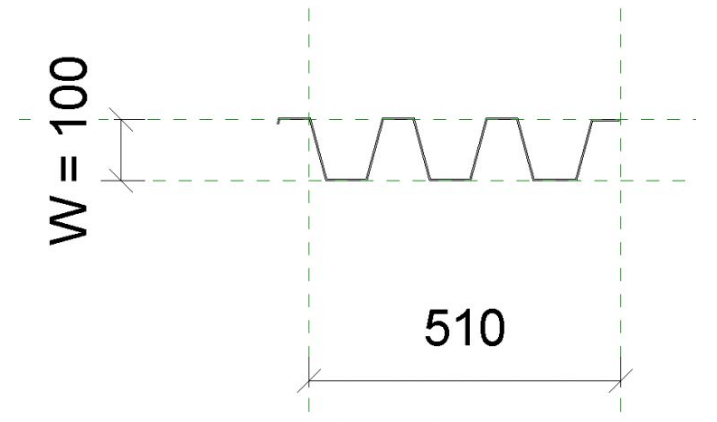

    03、绘制两条参照平面，添加尺寸标注，然后将其锁定，以控制空心拉伸。

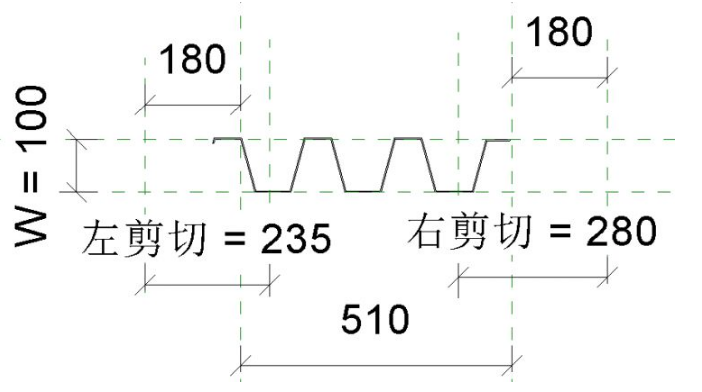

    04、绘制两条参照平面，并添加实例参数。（实例参数可直接在平面视图拖动）

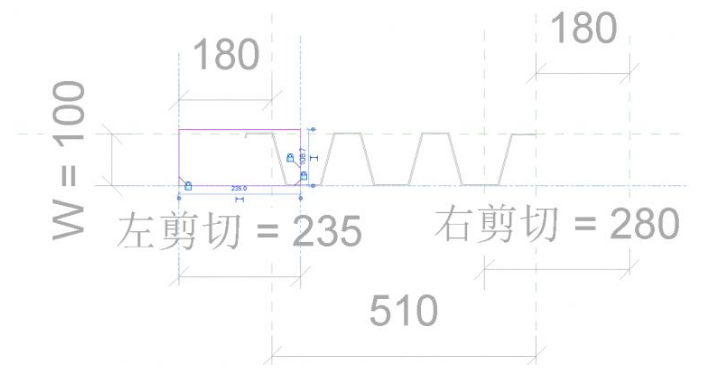

    05、创建空心拉伸，并且与参照平面锁定，水平方向稍大于原有尺寸，右侧同理。

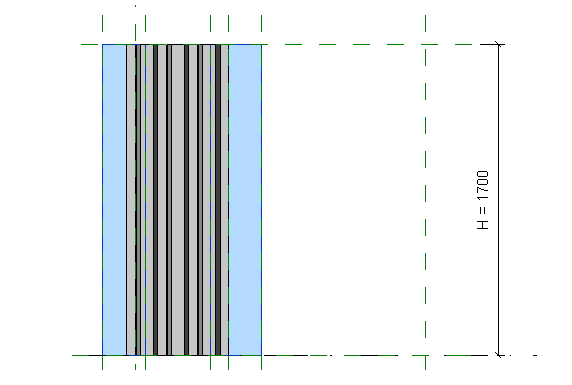

    06、切换至前视图，添加高度参数，并且将空心拉伸也与其锁定。

    意义：通过学习上述文章，可以学习到如何创建参数化族来形成工程中任意长度的彩钢板。参数化族需要合理运用，可以在建模过程中解决很多比较复杂的问题。
