如何将Revit阵列高度与阵列数量进行关联？下面就为大家分析一下。

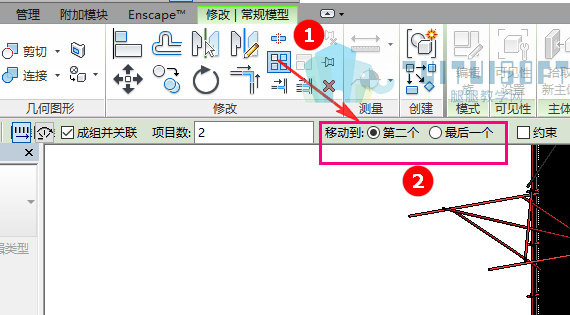

在一次创建族“施工爬梯”的时候，我遇到一个阵列数量控制的问题，相信了解过revit阵列工具都知道：阵列工具要么就是跟随第2个数量阵列，或者最后一个数量进行阵列。

那么接下来大家看一下“施工爬梯”的图片，因为是文章解释，我剪切为三部分：底部、中部、顶部;我们要控制爬梯数量的同时，还要顾及到高度的问题。(完整的爬梯，底部和顶部爬梯是固定不变的，那么要控制的数量就只有中间的爬梯类型数量需要进行参变)

现在大家的脑海中应该也有疑问了。该如何解决呢?

1.第一步我先放置底部的爬梯，并在立面图中使用参照平面线进行添加一个参数“爬梯高度”。

2.然后复制底部的爬梯往上一层(因为单个爬梯设置了可见性参数化，所以底部中部爬梯是通用的)并且使用第二层爬梯进行阵列“第2个”，然后添加参数“爬梯数量”;

3.接下来呢?就是添加中部的参数，我这边名称为“顶部爬梯高度”。

4.最后进行关联;

5.最后我们调整爬梯的数量，可以直接在编辑类型面板中修改两个位置即可。
