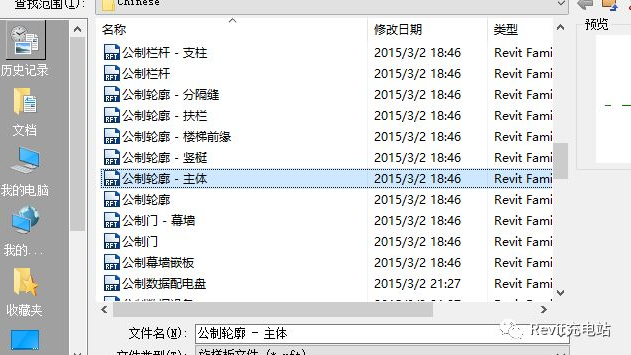

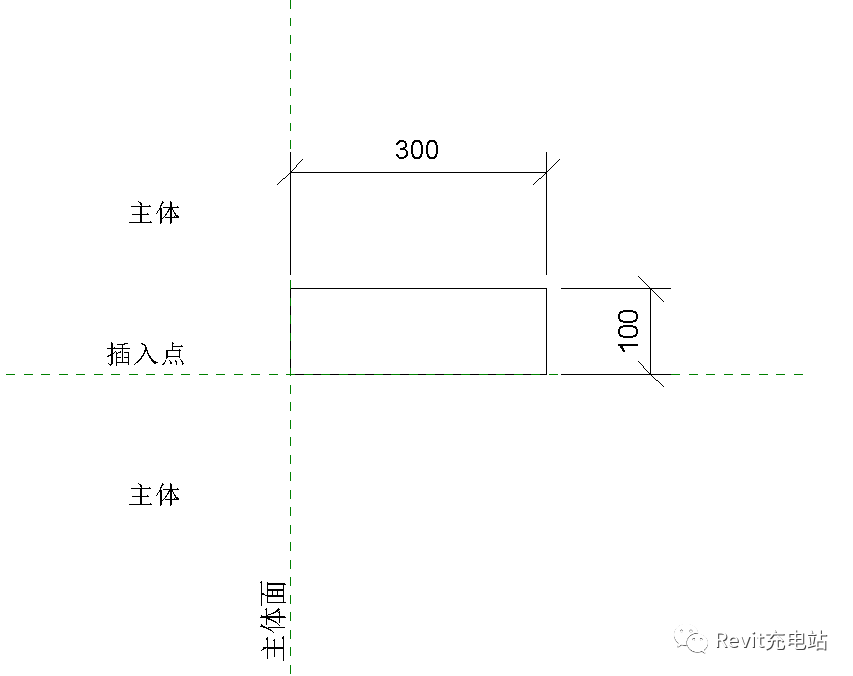

1.制作轮廓族。选择公制轮廓-主体创建一个压顶的轮廓。

    绘制好以后载入到项目中去。

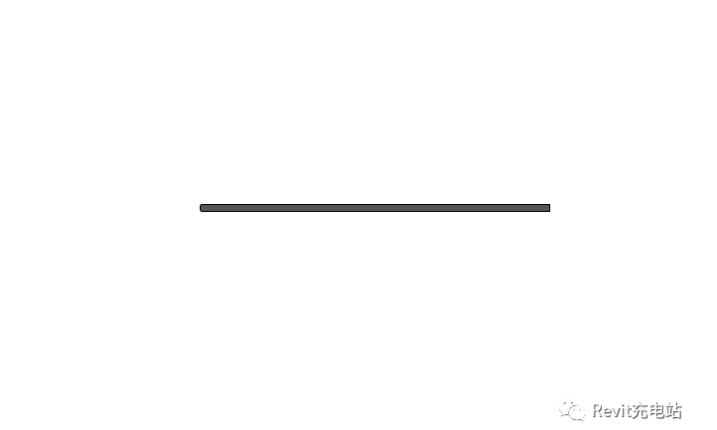

    2.绘制一道墙，墙厚200mm。

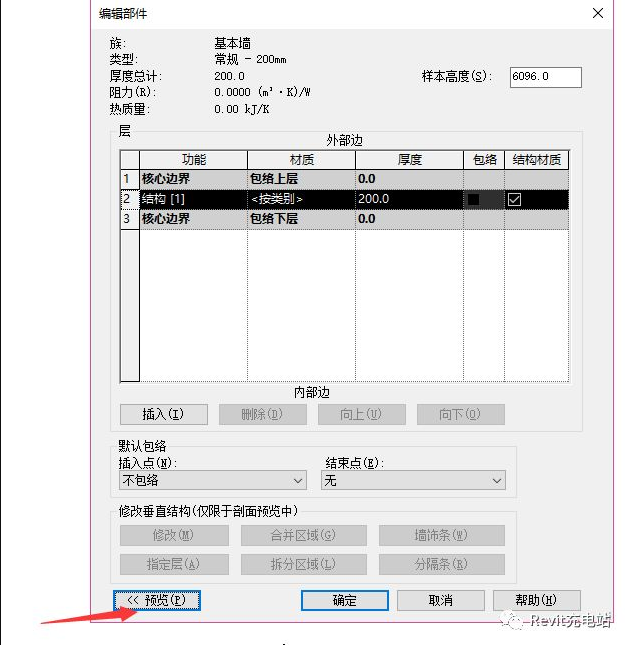

    在类型属性里面编辑它的结构，点击预览。现在它的墙饰条功能是灰显的。

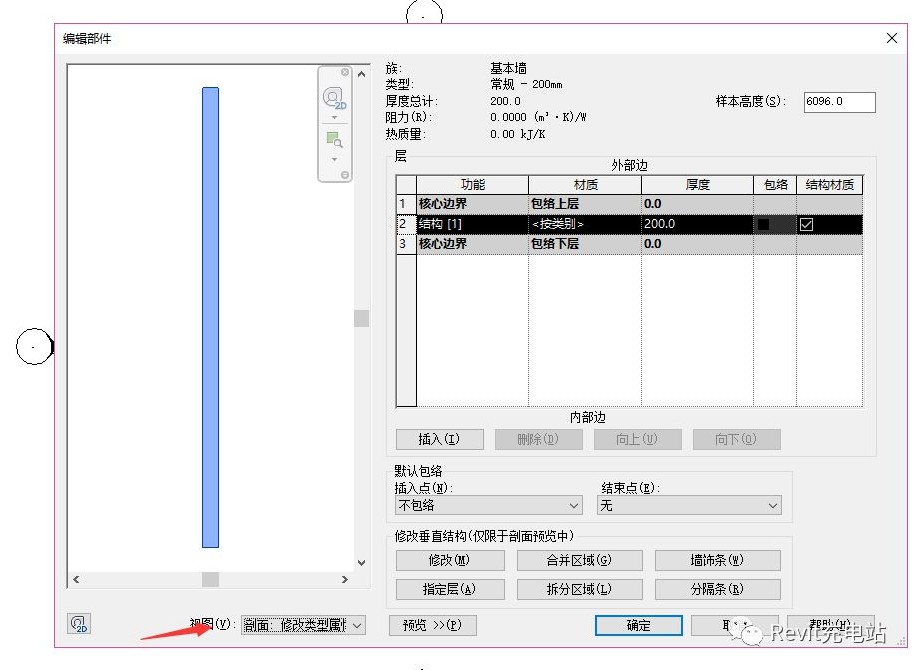

    修改视图为剖面，现在墙饰条功能可以用了。

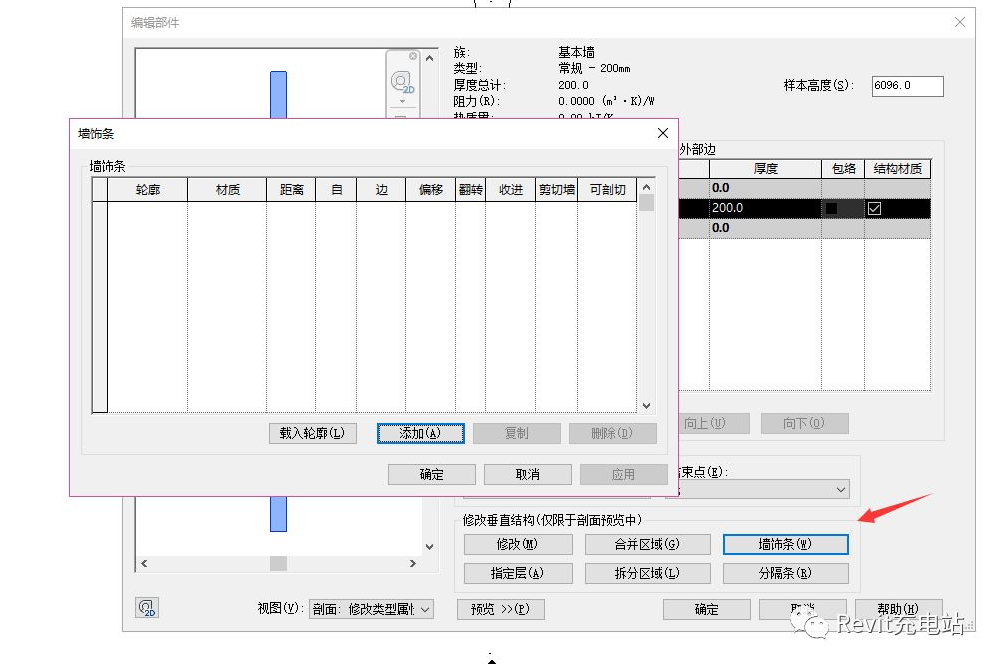

    点击墙饰条功能。

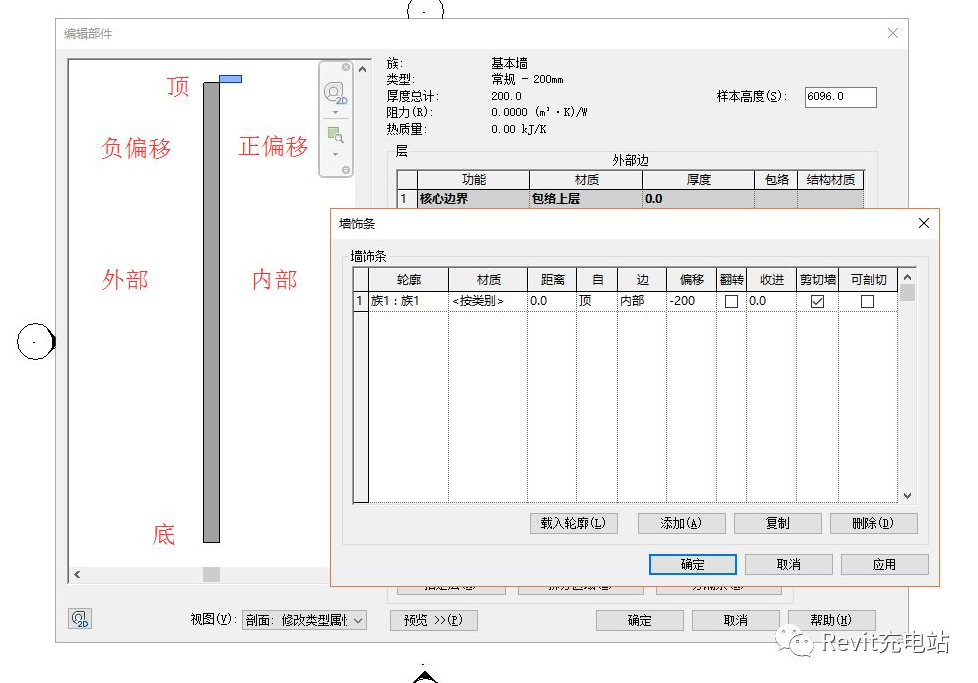

    添加轮廓，选择我们刚才制作的轮廓。

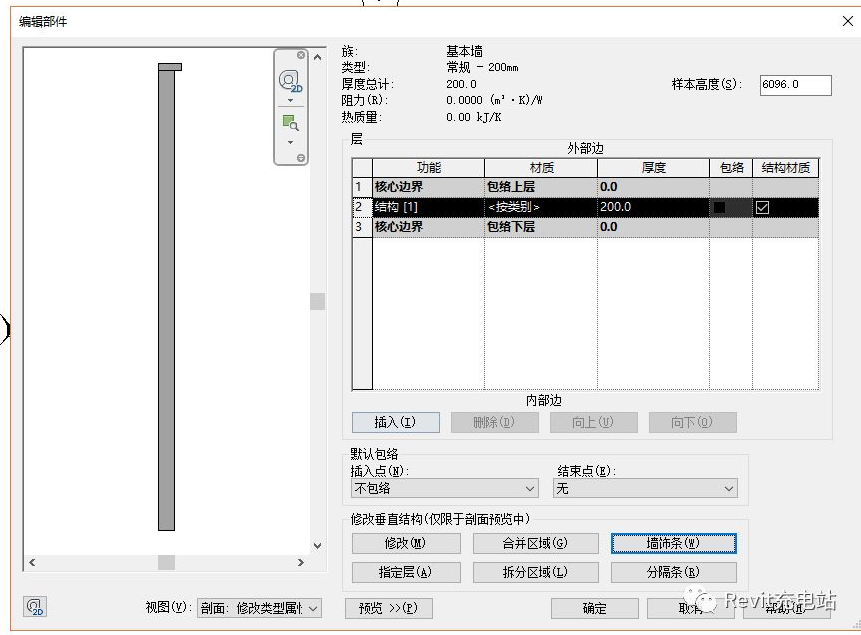

    设置好以后，我们去三维图看看效果。
