问题：CAD设计中偶尔会有管道井与主梁冲突用后浇板填充，在模型中如何表达呢?如图1

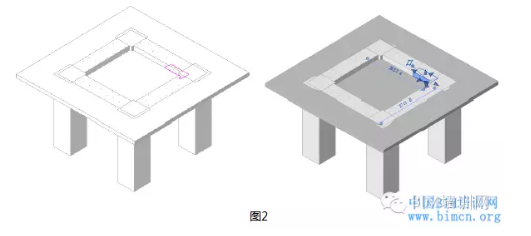

    1)被红色区域圈出来的地方就是我们预留后浇板的位置，但是绘制方法是什么呢?方法如下：

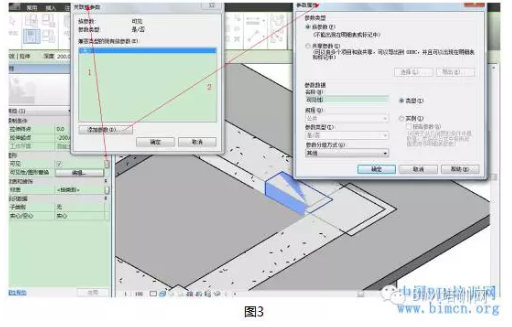

    2)位置绘制一个内建模型，在组类别与组参数里面选择楼板，绘制完成后在属性对话框中给模型添加可见性参数。如图3

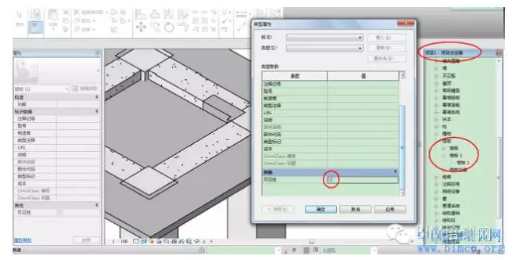

    点击完成模型命令后，使用剪切命令使绘制的楼板与梁、柱剪切。剪切完成后在项目浏览器中的族列表中找到绘制的内建模型，更改其类型属性中的可见性即可达到图1的效果。
