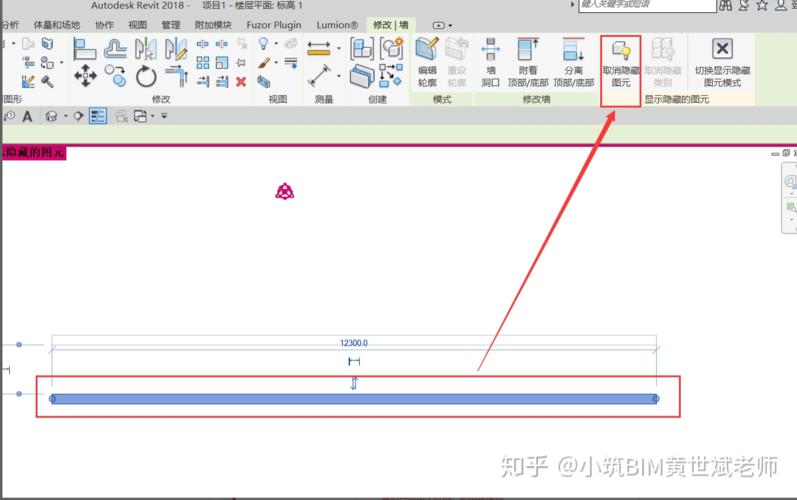

Revit创建的图元无法显示Revit是一款广泛用于建筑设计和工程的BIM（建筑信息建模）软件。它具有强大的建模和绘图功能，可以帮助建筑师和工程师快速、准确地创建和编辑复杂的建筑模型。然而，有时候在使用Revit时，用户可能会遇到一个令人沮丧的问题，即创建的图元无法显示。这个问题可能会对我们的工作产生负面影响，因为无法正确显示图元会导致我们无法检查和修改它们。下面我们来探讨一些可能导致图元无法显示的原因，并提供一些建议解决这个问题的方法。首先，一个常见的原因是图元被隐藏了。在Revit中，我们可以使用可见性和图形设置来控制图元的显示。如果我们发现某个图元无法显示，首先要检查它的可见性设置。在项目浏览器或视图中，我们可以找到对应的图元，右键点击并选择“可见性/图形设置”，然后确保所选图元的“可见性”勾选框是选中状态。如果图元被误设置为不可见，我们只需勾选该框即可解决显示问题。另一个常见的原因是视图范围设置不正确。在Revit中，每个视图都有一个范围限制，只显示特定范围内的图元。如果我们创建了一个图元但它在当前视图的范围之外，它将无法显示。要解决这个问题，可以尝试调整视图范围，或者将图元移动到当前视图中。此外，图元可能被遮挡了。Revit中的图元有层次结构，较高层次的图元会遮挡低层次的图元。如果我们发现某个图元无法显示，可能是因为其他图元遮挡了它。我们可以通过使用“修改”工具栏中的“前置”和“后置”命令来调整图元的层次顺序，使其显示在其他图元之上。最后，图元可能被误删除了。在一些情况下，我们可能会误删某个图元，导致它无法显示。如果我们确定了图元确实被删除，我们可以尝试从项目浏览器的“已删除”文件夹中恢复它。在恢复图元后，我们应该能够在相应的视图中看到它。总结起来，Revit创建的图元无法显示可能是由于可见性设置、视图范围、层次结构或误删除等原因导致的。通过检查和调整这些设置，我们应该能够解决这个问题，并保持我们的Revit模型的完整性和准确性。如果这些方法无效，我们也可以尝试重新启动Revit软件或咨询技术支持人员来获取进一步帮助。
