在Revit中，支持线型图案是用于表示结构性元素（例如墙、柱、梁等）的一种视觉方式。通过设置支持线型图案，可以更清晰地显示结构元素的位置和相互关系，帮助设计人员更好地理解建筑模型。

下面是在Revit中设置支持线型图案的步骤：

1. 打开Revit软件并加载需要设置支持线型图案的建筑模型。

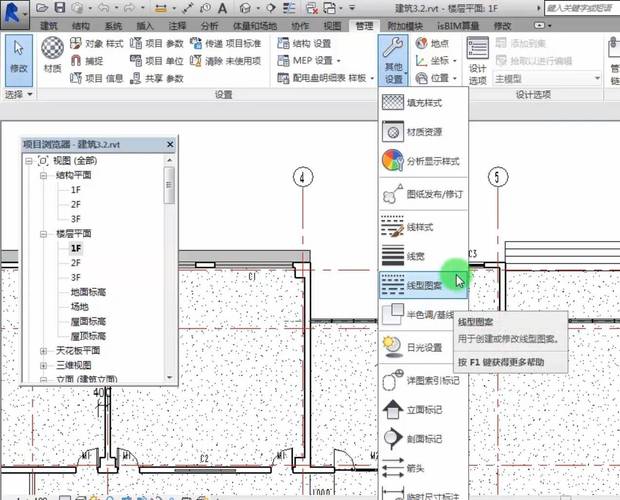

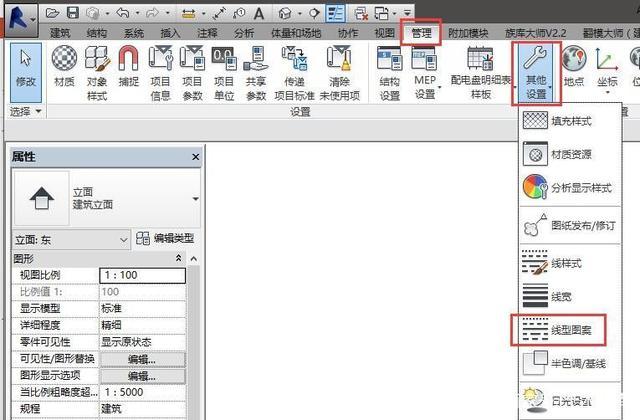

2. 在Revit界面的上方菜单栏中找到“设置（Settings）”选项，并点击弹出下拉菜单。

3. 在下拉菜单中选择“对象样式（Object Styles）”。

4. 在“对象样式”窗口中，选择需要设置支持线型图案的元素类别，例如墙（Wall）。

5. 在选定的元素类别下方的“填充和线型（Fill Patterns and Line Styles）”一栏中，找到“支持线型（Support Line Style）”选项。

6. 点击“支持线型”旁边的下拉箭头，选择合适的支持线型图案。Revit预设了多种不同的支持线型图案，包括实线、虚线、点线等。

7. 根据需要，可以调整支持线型的线宽和颜色，以适应建筑模型的显示要求。

8. 点击“确定”按钮保存设置。

完成以上步骤后，所选定的元素类别将按照设置的支持线型图案显示在Revit建筑模型中。可以通过切换不同的支持线型图案，来比较不同的视觉效果，选择最适合的显示方式。

总而言之，在Revit中设置支持线型图案是一种简单而实用的方法，可以改善建筑模型的可读性和可视化效果。通过清晰地显示结构元素的位置和相互关系，设计人员可以更好地理解建筑模型，进而做出更准确和可靠的设计决策。
