Revit是一种功能强大的建筑信息建模软件，它不仅可以用来设计建筑物，还可以用来绘制地形图。下面将介绍如何使用Revit绘制地形图：

1. 导入地形数据

首先，需要收集地形数据，可以通过各种途径获得高程数据、地形勘测数据或卫星图像。将这些数据导入Revit中，可以使用Revit支持的多种数据格式，例如DWG、GIS或BIM。导入数据的方法因Revit版本而异，但通常可以在“插入”或“导入”选项卡中找到。

2. 创建地形

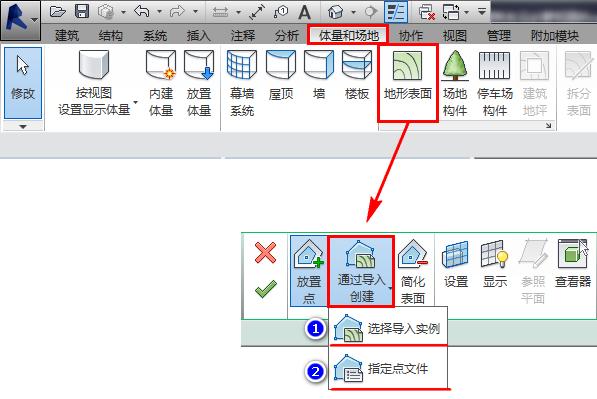

在Revit中，选择“建模”选项卡，然后选择“创建”下的“地形”按钮。在弹出的对话框中，选择导入的地形数据并确定。Revit将根据导入的数据创建地形模型。

3. 编辑地形

一旦地形创建完成，在Revit中可以进行编辑和修改。使用“地形编辑”工具栏上的不同工具，可以添加、删除或修改地形元素，例如高度、坡度、水域等。可以使用拖拽、绘制线或编辑节点的方式进行地形的编辑。

4. 地形分析

Revit还提供了一些地形分析工具，可以对地形进行更详细的分析。例如，可以使用“剖面分析”工具绘制地形剖面图，并了解地形的高度和坡度变化。还可以使用“视域分析”工具来模拟不同位置的视野范围。

5. 添加材质和标注

为了使地形图更加直观和易于理解，可以为地形添加材质和标注。在Revit中，可以选择合适的材质并将其应用于地形模型的不同部分。还可以添加标注，以显示高程、坡度或其他地形特征。

6. 输出地形图

最后，将地形图输出为可视化图像或交互式模型。在Revit中，可以选择不同的输出选项，如导出为图片、PDF或3D模型。可以根据需要调整输出设置，以获得最佳效果。

综上所述，使用Revit绘制地形图并不难。遵循上述步骤，可以轻松创建、编辑和输出地形图，为建筑项目或设计方案提供准确的地形信息。
