Revit是一款专业的建筑信息模型（BIM）软件，它被广泛应用于建筑设计和施工过程中。在Revit中，绘制梁是一个重要的步骤，它可以帮助工程师和设计师更好地理解建筑结构，并进行准确的施工。绘制梁的步骤如下：

1. 打开Revit软件并创建新项目。在Revit的起始界面中，选择“新建项目”或“新建模型”，然后选择所需的模板类型。

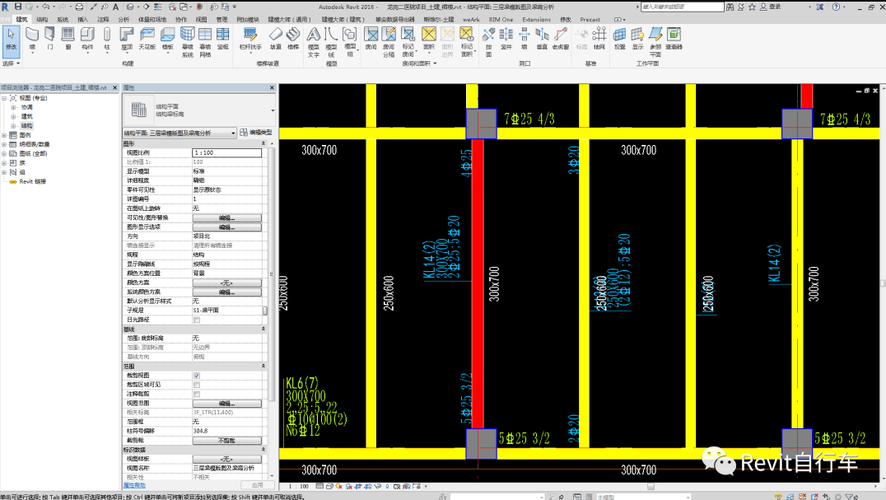

2. 在项目中选择一个合适的视图，例如“平面”或“3D”视图。这将成为您绘制梁的工作区域。

3. 在Revit的工具栏上选择“结构”选项卡，然后在“梁”工具栏中选择“梁”命令。

4. 在绘图区域中，单击鼠标左键以确定梁的起点。然后，通过拖动鼠标确定梁的方向和长度。可以通过键入数值来精确控制梁的尺寸。

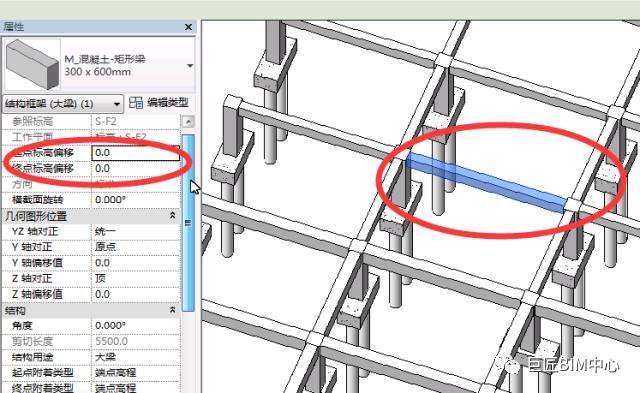

5. 确定梁的截面形状。在Revit中，可以选择不同的梁截面形状，例如矩形、T形、I形等。在“属性”菜单中，选择所需的截面形状并确定尺寸。

6. 在绘图区域中，单击鼠标左键以确定梁的结束点。此时，Revit将自动生成梁的几何图形并显示在工作区域中。

7. 对于更复杂的梁结构，可以使用Revit的其他工具和命令来绘制支撑、剪力墙等附属部件，并确保梁的正确连接和支撑。

8. 在绘制完成后，保存Revit项目并进行必要的调整和修改。您可以使用Revit的编辑和修改工具来调整梁的尺寸、位置和截面形状。

绘制Revit梁需要一定的技术和经验，但准确的绘制可以提高建筑设计的质量和效率。通过使用Revit的丰富功能和工具，可以更好地理解和展示建筑结构，并确保施工过程的准确性。
