Revit教程大全：轻松掌握CAD设计利器

导言：

在建筑和工程设计领域，计算机辅助设计（CAD）是必不可少的工具。而Revit则作为一款功能强大的CAD软件，被广泛应用于建筑设计、结构设计、机电设计等领域。本文将全面介绍Revit的使用方法，以及如何轻松掌握这个CAD设计利器。

第一部分：Revit的基本概念与界面

Revit是一款基于对象建模的软件，它以BIM（Building Information Modeling）为核心理念，旨在提供一个集成的平台，方便不同专业人员之间的协作与沟通。在Revit中，我们可以创建三维模型，并在模型中添加各种元素。

1.1 Revit的基本概念

- 元素（Element）：Revit中的所有设计对象都被称为元素，包括墙体、柱子、屋顶等。

- 类型（Type）：元素可以具有不同的类型，比如墙体可以有砖墙、混凝土墙等不同的类型。

- 实例（Instance）：同一个类型的元素可以有多个实例，每个实例可以具有独立的属性。

- 视图（View）：Revit中的视图可以分为平面视图、立面视图、剖面视图等，用于展示模型的不同方面。

- 族（Family）：Revit中的族是一种预定义的元素，比如门、窗等。我们可以通过族来创建模型中的元素。

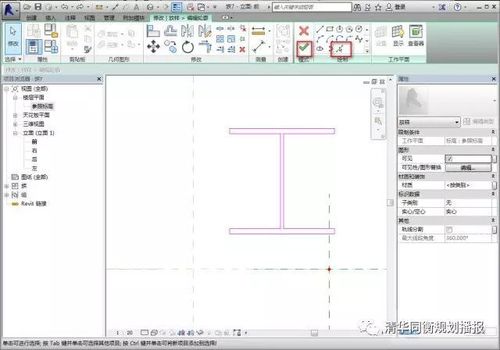

1.2 Revit的界面介绍

Revit的界面以Ribbon界面为主，它包含了各种工具和选项卡，用于进行建模、编辑和查看等操作。主要的界面元素包括下面几个部分：

- Application Menu：位于左上角，用于打解、保存和退出项目等。

- Quick Access Toolbar：位于Application Menu的下方，在这里可以快速访问常用的命令。

- Project Browser：位于左侧，用于浏览项目中的各种视图。

- Properties Palette：位于右侧，用于显示和编辑选定元素的属性。

- Options Bar：位于Ribbon的下方，用于显示与当前命令相关的选项。

- Ribbon Tabs：位于Ribbon的顶部，用于切换不同的工具选项卡。

- Status Bar：位于底部，显示与当前操作相关的信息。

第二部分：Revit的建模与编辑技巧

在Revit中，建模是一个核心的操作，我们可以通过一系列的命令和工具来创建和编辑模型。下面是几个常用的建模与编辑技巧：

2.1 创建基本元素

- 创建墙体：在Wall工具选项卡中，选择墙体类型，然后在平面视图中画出墙体的轮廓。

- 创建楼板：在Floor工具选项卡中，选择楼板类型，然后在平面视图中画出楼板的轮廓。

- 创建屋顶：在Roof工具选项卡中，选择屋顶类型，然后在平面视图中画出屋顶的轮廓。

2.2 编辑元素属性

- 修改元素类型：选择需要修改的元素，点击Properties Palette中的Type属性，选择新的类型。

- 修改元素位置：选择需要修改位置的元素，点击Modify工具选项卡中的Move命令，然后按照提示进行操作。

- 修改元素尺寸：选择需要修改尺寸的元素，点击Modify工具选项卡中的Edit命令，然后按照提示进行操作。

2.3 使用族进行建模

- 导入和编辑族：在Ribbon中选择Insert->Load Family，选择需要导入的族文件进行导入。然后在项目中使用这些族进行建模。

第三部分：Revit的视图管理与展示

在Revit中，视图管理与展示是非常重要的，它能够帮助我们更好地理解和展示模型。

3.1 创建视图

- 创建平面视图：在Project Browser中选择需要创建视图的楼层，然后点击Create View->Floor Plan/RCP命令。

- 创建立面视图：在Project Browser中选择需要创建视图的楼层，然后点击Create View->Elevation命令。

3.2 视图设置与调整

- 调整视图范围：选择需要调整范围的视图，点击Properties Palette中的View Range属性，然后按照提示进行操作。

- 添加图例与文字：选择需要添加图例与文字的视图，点击Annotate工具选项卡中的相应命令，然后按照提示进行操作。

3.3 视图导出与打印

- 导出视图：选择需要导出的视图，点击File->Export->CAD Formats命令，然后按照提示进行操作。

- 打印视图：选择需要打印的视图，点击File->Print命令，然后按照提示进行操作。

第四部分：Revit的协作与分享

在多人协作的项目中，Revit提供了一些功能来方便不同专业人员之间的协作与分享。

4.1 协作设置

- 创建工作集（Workset）：在Collaborate工具选项卡中，点击Worksets命令，然后按照提示进行操作。

- 同步与释放工作集：在Collaborate工具选项卡中，点击Synchronize命令，然后按照提示进行操作。

4.2 数据导入与导出

- 导入CAD文件：点击Insert->Import->CAD Formats命令，选择需要导入的CAD文件进行导入。

- 导出Revit文件：点击File->Save As命令，选择保存为CAD格式或其他格式。

4.3 Revit云服务

- 使用Revit云服务：在Ribbon中选择Collaborate->Collaborate使用Revit云服务，然后按照提示进行操作。

结语：

通过本文的Revit教程，相信读者对Revit这款CAD设计利器有了更深刻的认识，并能够轻松掌握其使用方法。Revit的功能强大且易于使用，可以大大提高建筑和工程设计的效率和质量。希望读者能够在实际工作中充分发挥Revit的优势，做出更好的设计成果。
