以某工程项目为例，本项目为一个3万平米厂房和两栋两层混凝土结构办公楼，对于BIM在结构设计如何中落地，本人给出以下的解决方案与大家分享，愿与大家共同探讨，几点需要说明：

混凝土结构可以用Revit出图，达到施工图的深度，但是由于效率太低，因此对于普通项目而言不实用。

钢结构目前阶段用Revit出图还是不太现实，倒是见过用takela先深化后出图的。

BIM结构设计在本项目中最有价值的地方有几点：第一，三维模型便于与非专业性的甲方进行沟通。第二，与设备专业配合做管线碰撞。第三，检查结构专业与其他专业在会签中不易察觉的问题。

一、使用工具介绍

1.BIM平台选用Revit 2018。

2.结构计算软件PKPM2010 V52 。

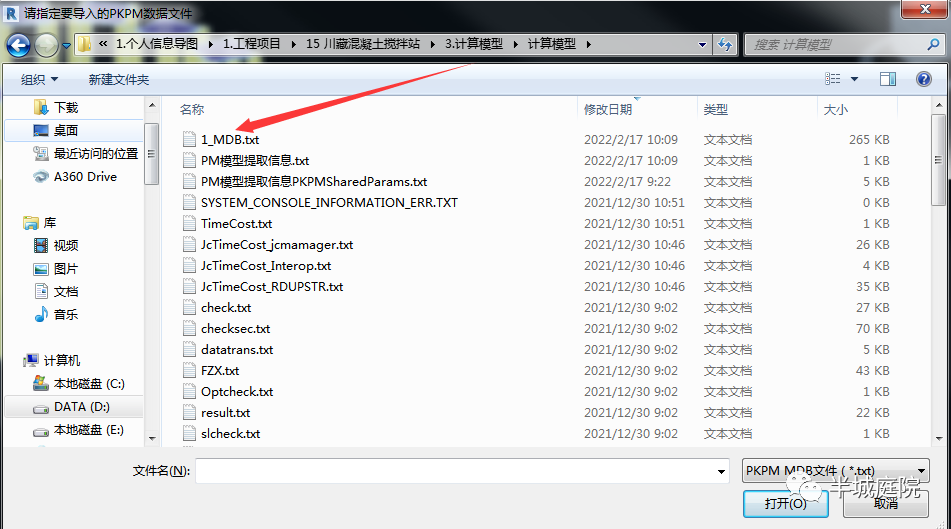

3.PKPM数据转接口插件：PKPM-Revit Setup 2018

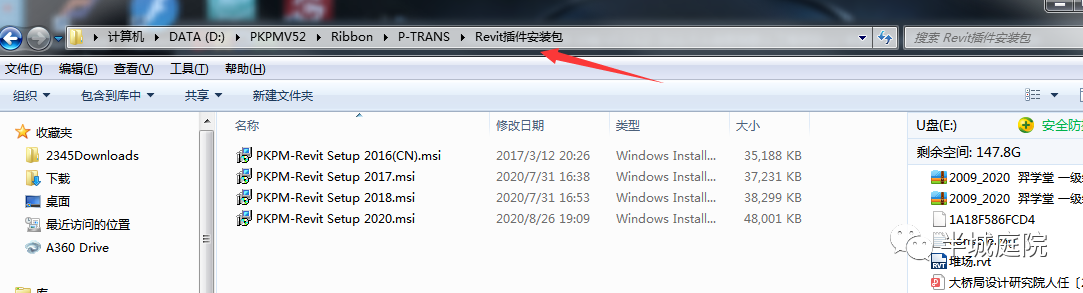

（插件路径D:PKPMV52RibbonP-TRANSRevit插件安装包）

4.3D3S Design 2021 ACAD2016

二、设计思路

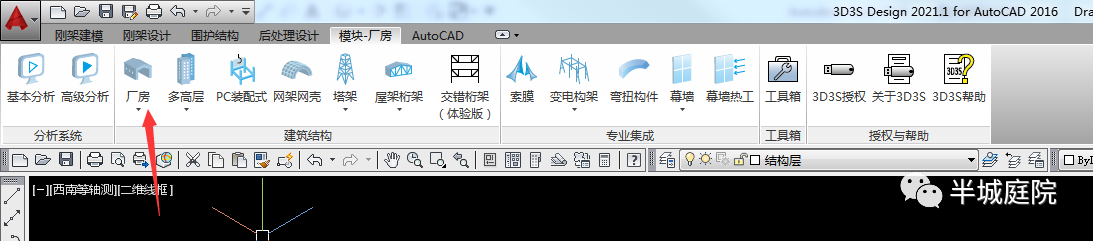

首先，用PKPM做普通混凝土结构的设计；用3D3S的三维厂房模块做钢结构设计。

此次，建立局域网、建立相应工作目录、建立公共模型、建立专业模型。

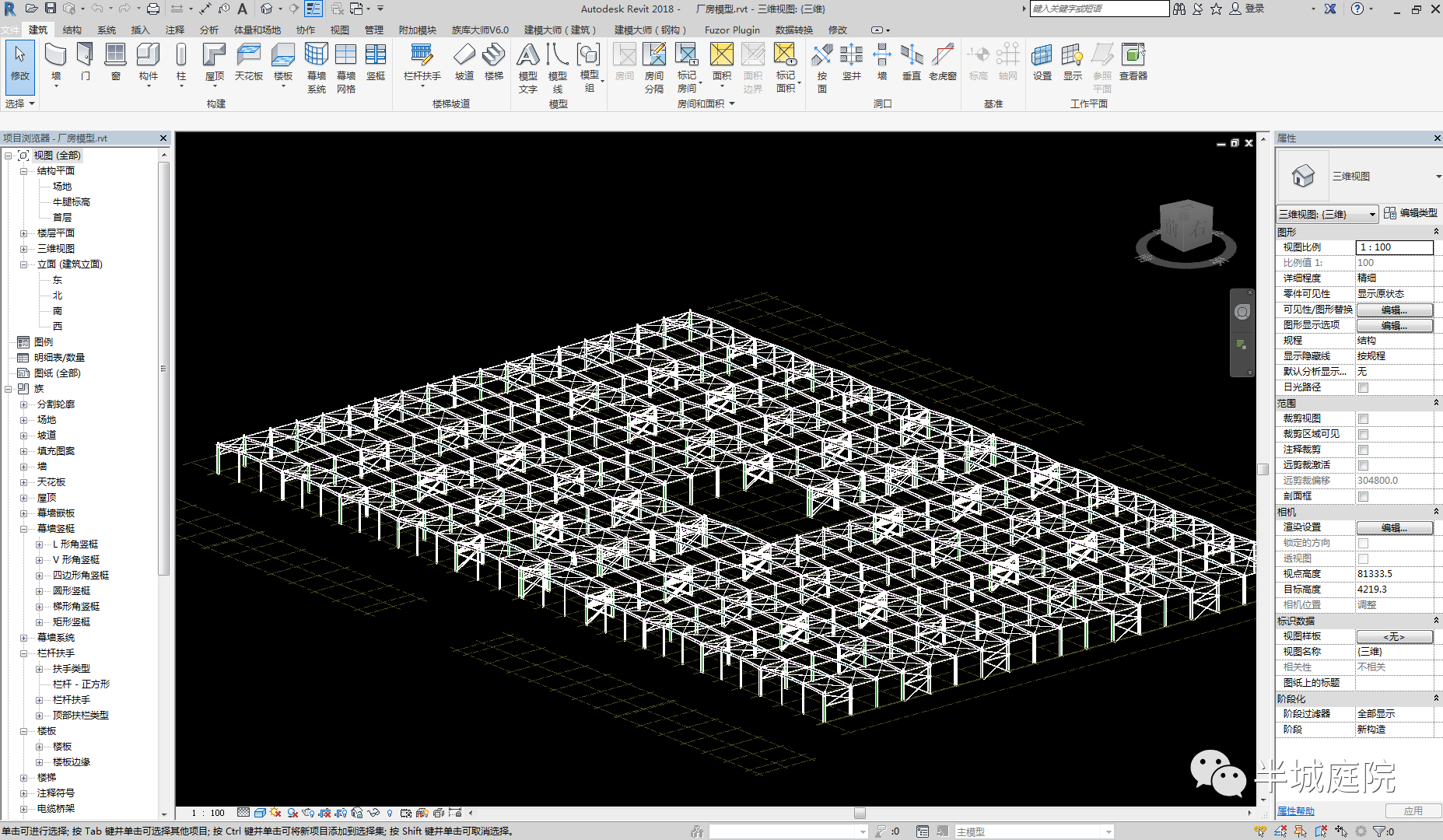

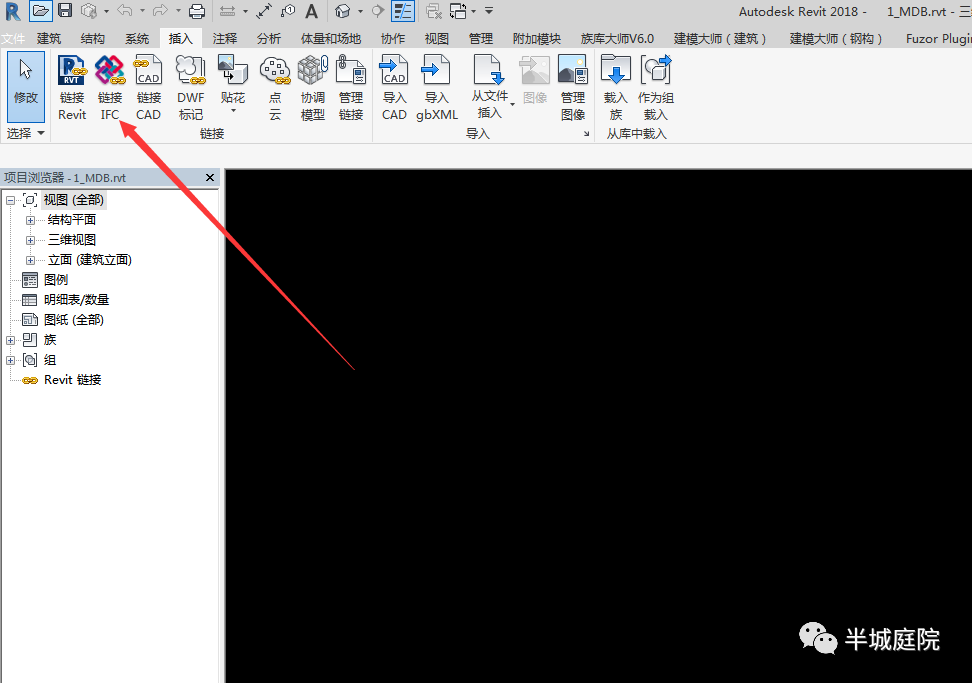

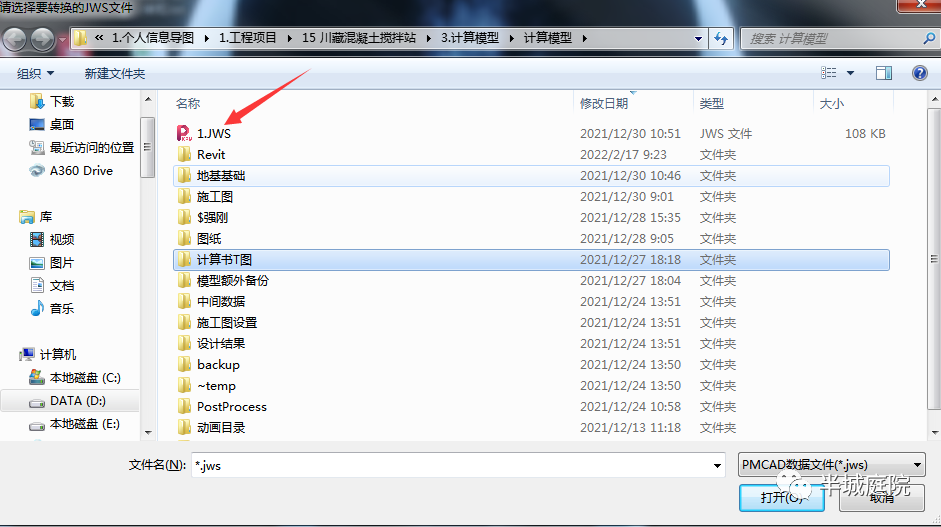

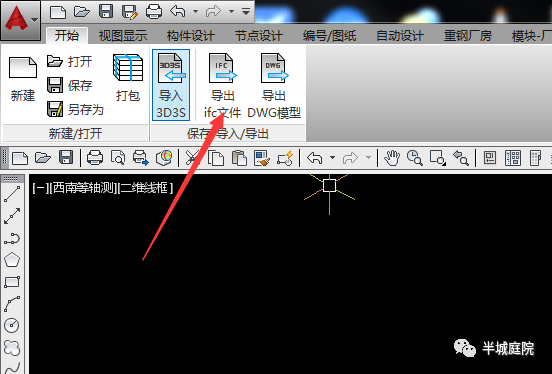

最后，利用PKPM数据转接口导出混凝土结构模型、3D3S导出模型钢结构模型（根据任务书考虑导出模型的精度）。

三、实操步骤

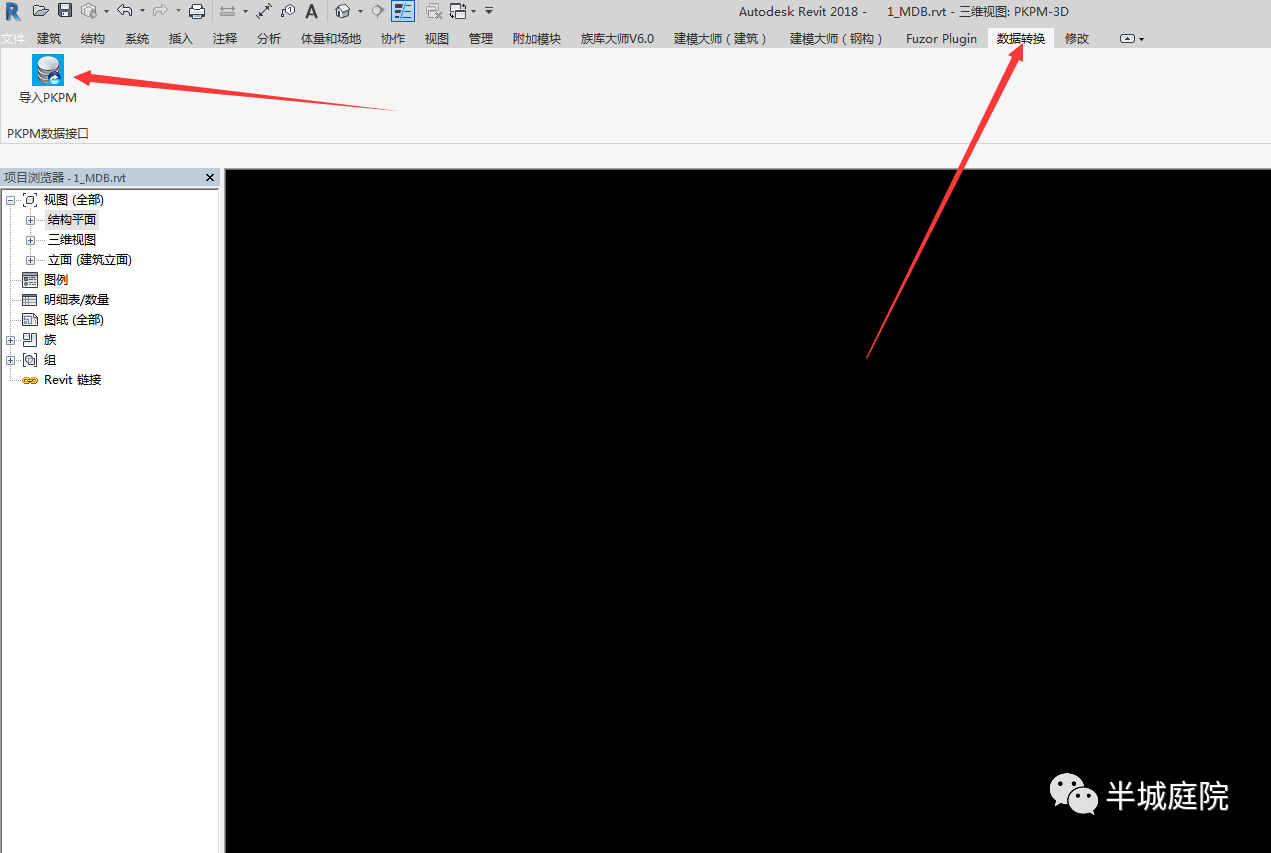

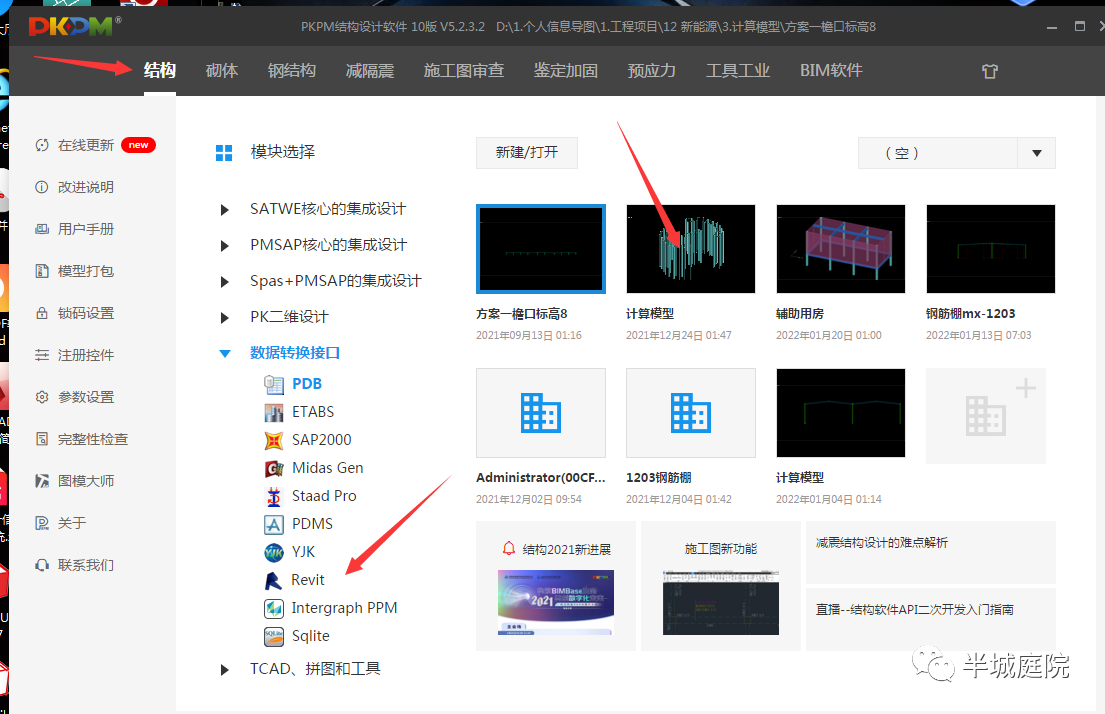

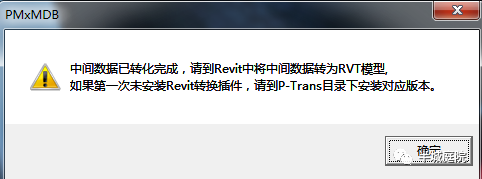

1.PKPM操作步骤如下

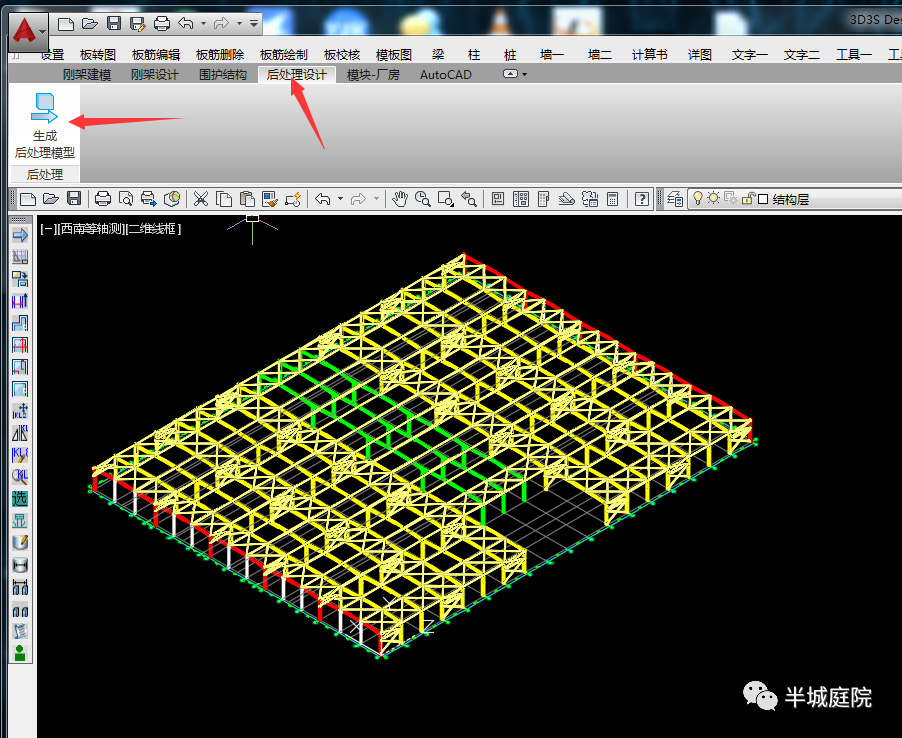

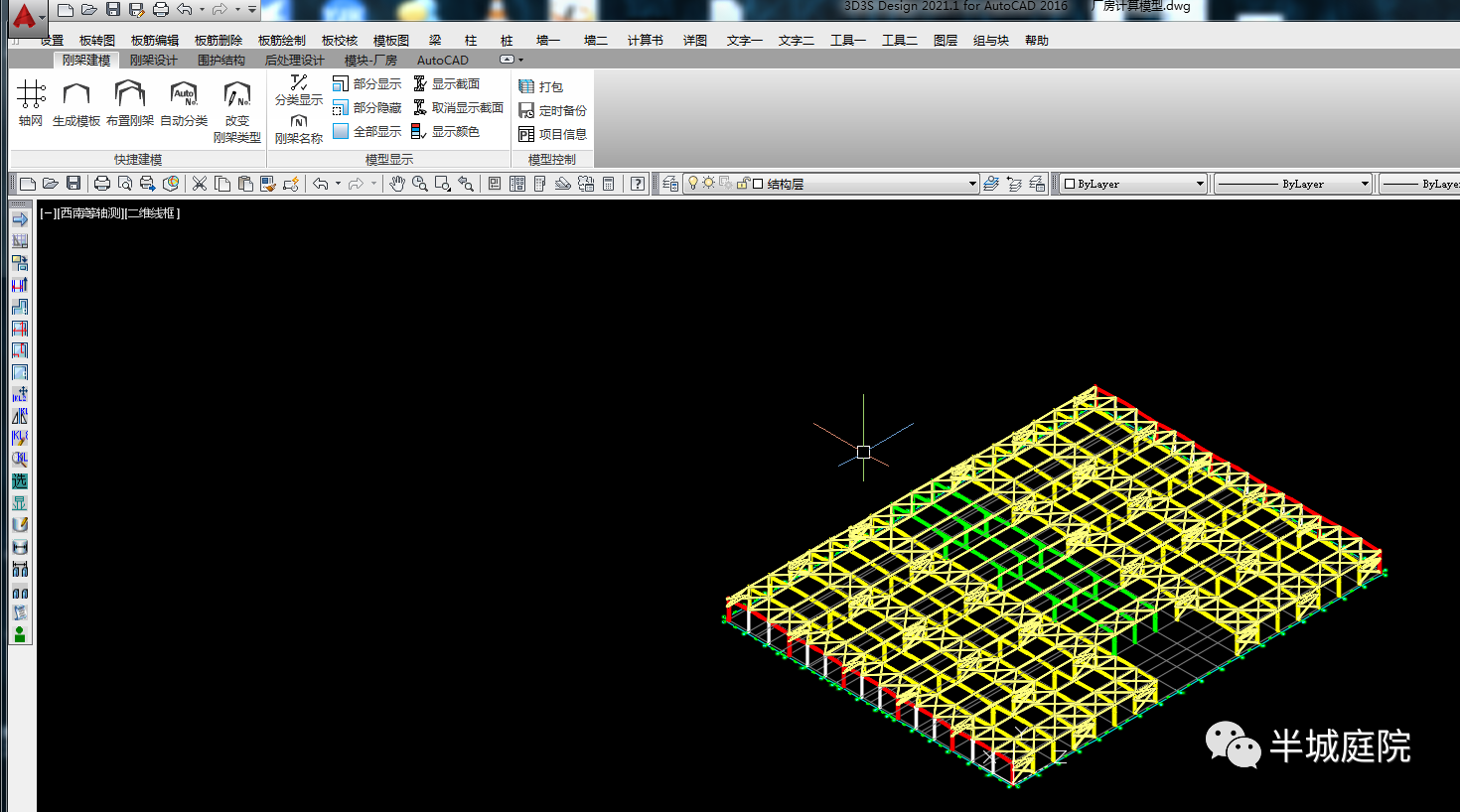

2.3D3S操作步骤如下
