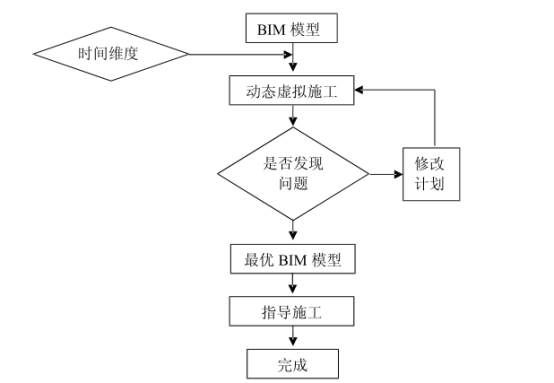

在动态施工模拟过程中，需要用到用Navisworks中的一个功能，TimeLiner功能。TimeLiner窗口可以将模型与外部施工进度链接起来，以基于可视的时间与成本制定计划。简略流程图如图所示。

图1 施工现场布置流程

此外，为了在进行施工模拟的同时能够发现更多的安全隐患。结合BIM建筑信息模型，利用Navisworks中的漫游功能，对建筑物进行切身地直观地观察，从而可以查缺补漏，发现原来未发现的危险源，从而采取防护措施，解除此处的安全隐患。

BIM施工模拟用于群塔作业

（一）群塔作业安全因素分析

通过分析影响群塔作业的安全因素发现，气候条件、安全管理、人的管理这三大因素能够通过查看天气预报、加大安全管理力度、加大安全教育力度等方式进行改善，只有群塔作业本身的因素在方案确定后无法修改，例如群塔之间有没有足够的安全高度，布置是否合理，以及为了保持塔吊之间合理高差，塔吊需要顶升，但是由于每座楼施工进度不同，无法进行锚固等等。

（二）塔机布置原则

1.保证使用功能，依据作业场地真实情况，使塔吊尽量覆盖材料堆场和整个作业面，工作半径和起吊量都应满足条件。

2.依据塔吊自身性能，保证塔吊安拆方便。

3.塔吊塔臂之间交叉作业范围尽量做到最小。

（三）BIM动态施工模拟用于群塔作业

根据塔吊平面定位图纸，使用Revit三维建模软件确立群塔机整体模型，并通过Navisworks软件添加时间维度。对群塔机初装高度、顶升加节等各种工况进行模拟碰撞测试，最终实现群塔机作业的安全进行。
