Edge Tools是一款用于Sketchup能够快速查看未封闭的线头，并连接起来，再通过SUAPP来进行封面的插件。这里我们通过一个案例来简单解说该插件具体是怎么用的。

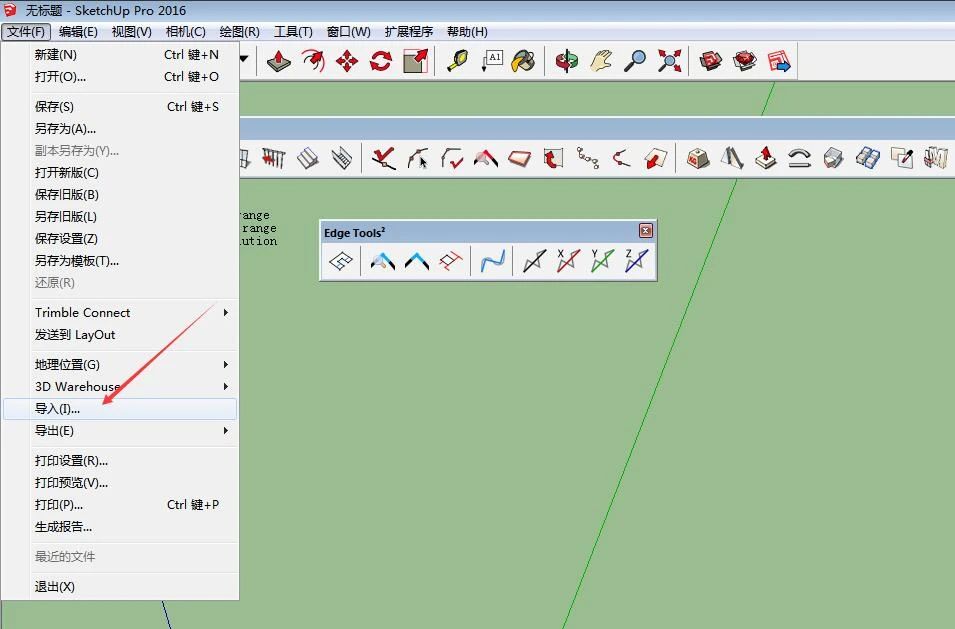

1. 点击文件，导入CAD文件。

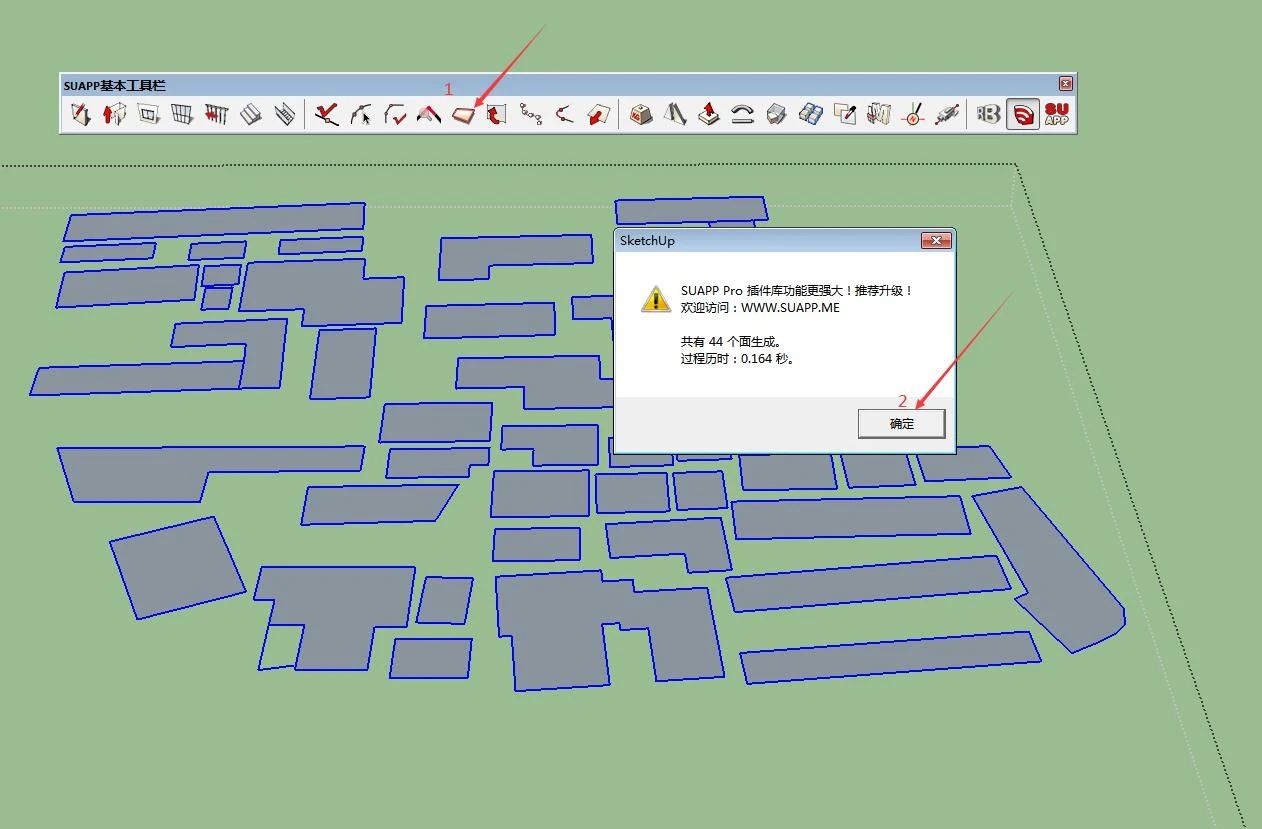

2. 框选后，点击生成面域，点击确定。

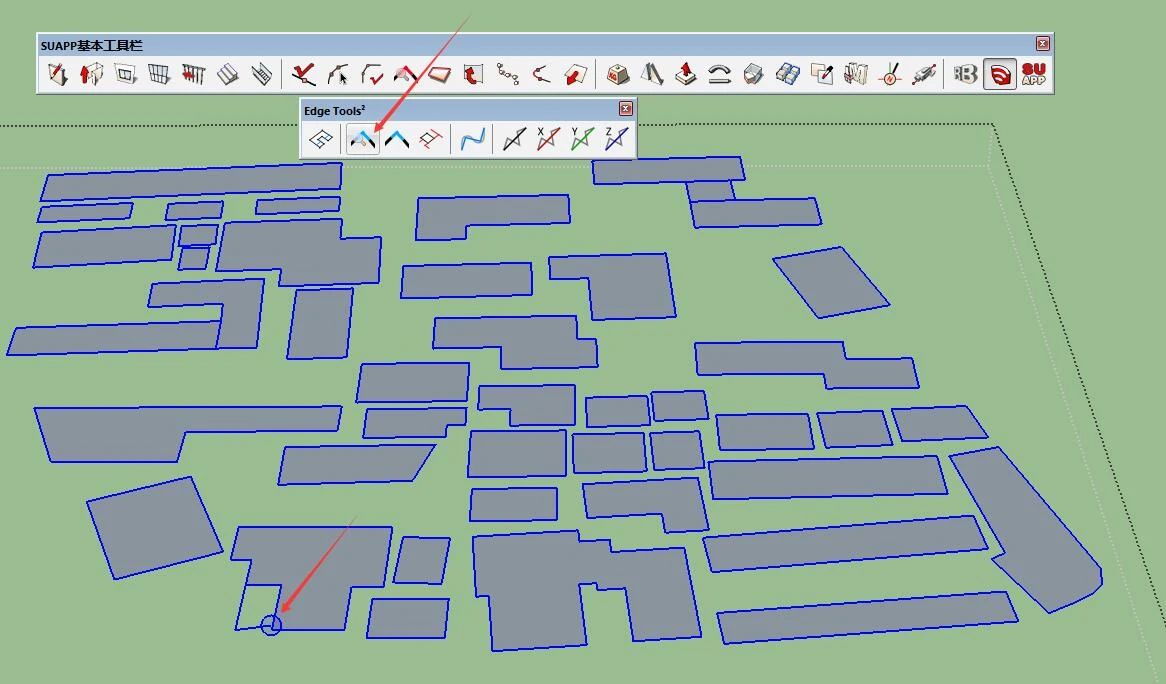

3. 点击此图标，查看断线部位，画圆圈处即为断线部位。

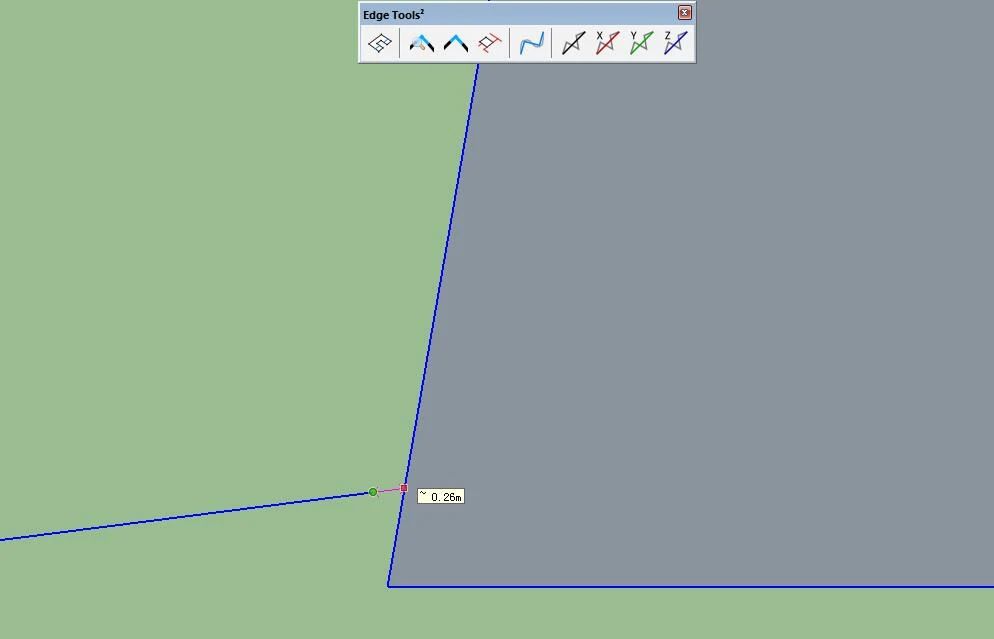

4. 用测量工具测量断解的距离。

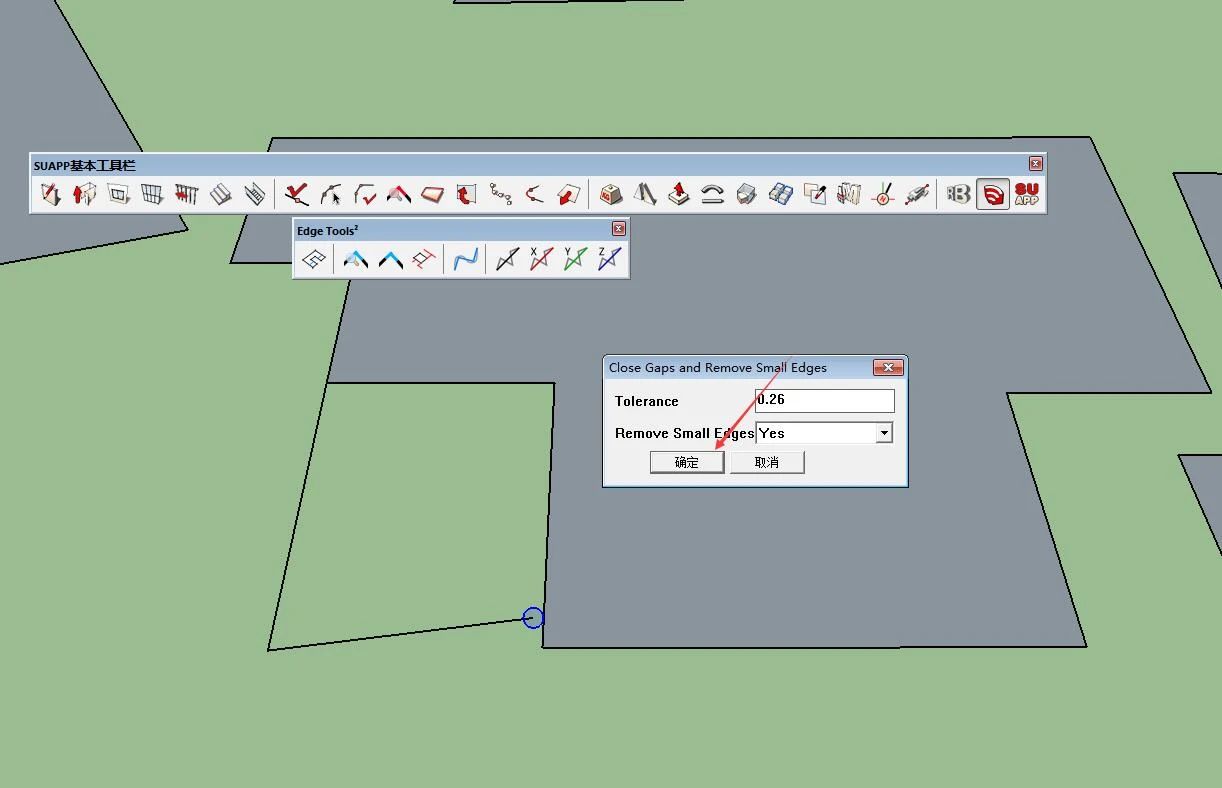

5. 点击Edge Tools工具栏中的第三个图标，设置需要连接的距离，点击确定。

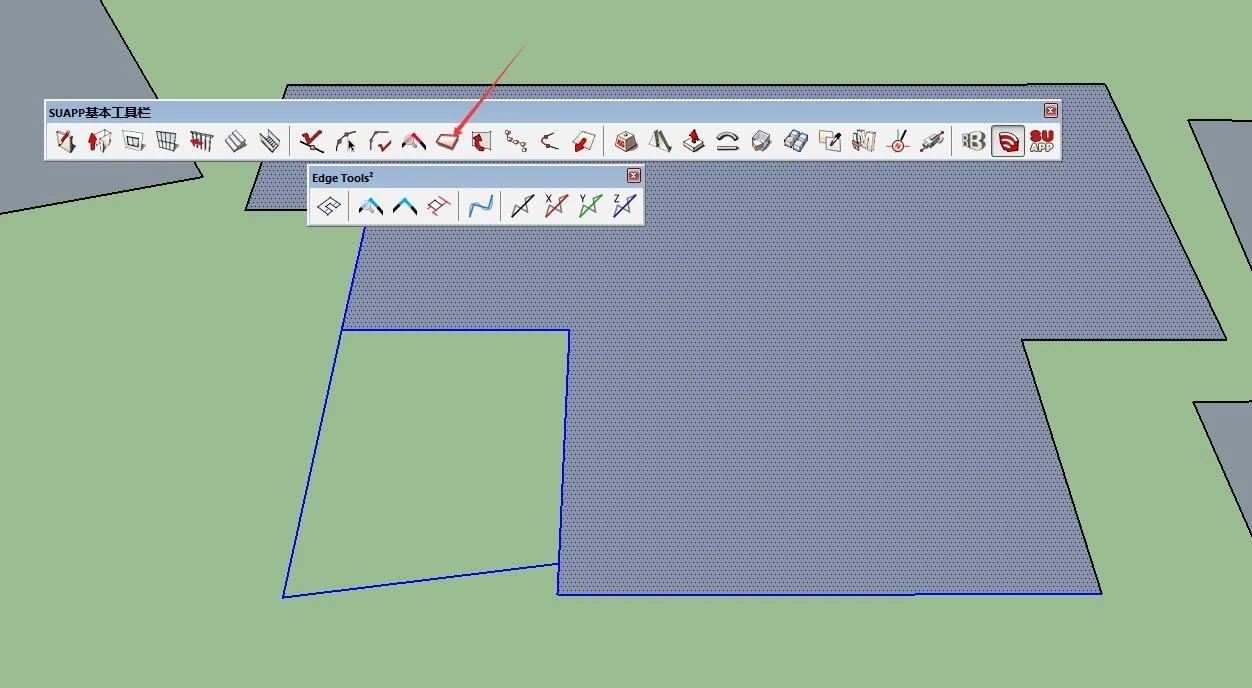

6. 选中该图形，再次点击生成面域。

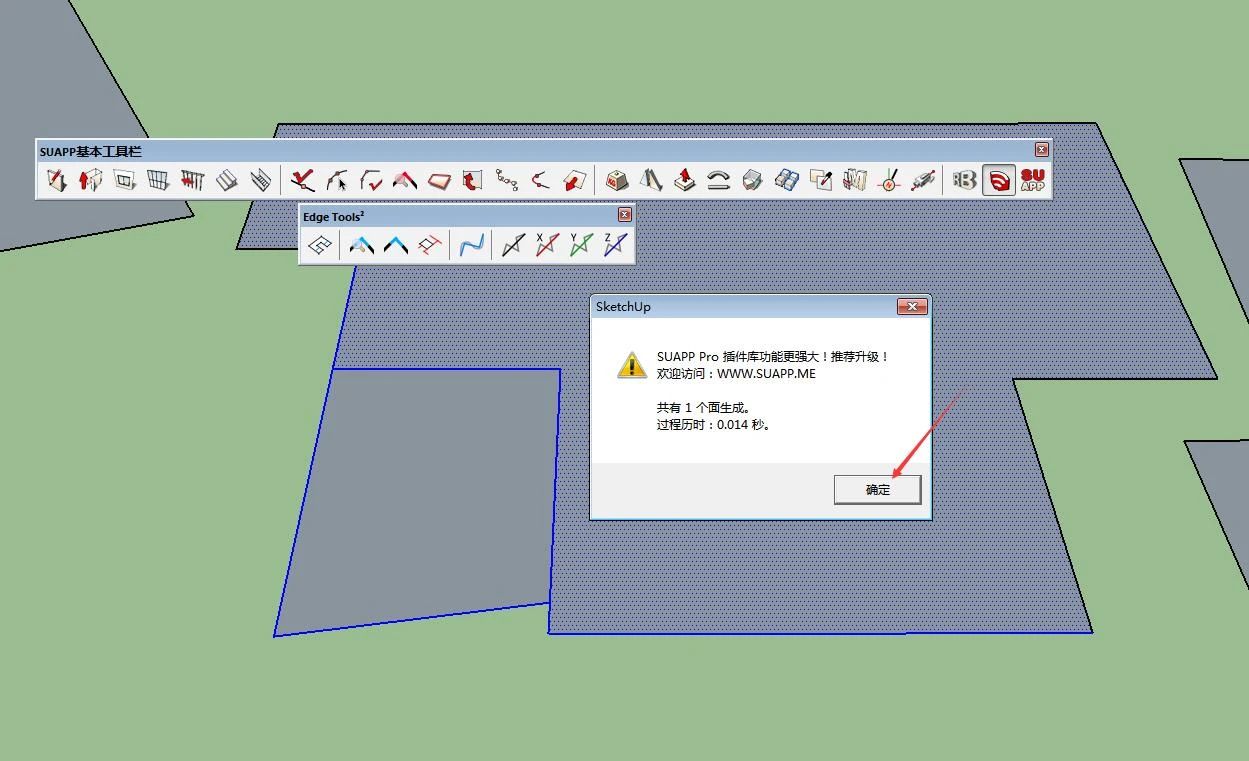

7. 即可完成封面。
当然在导入SketchUp前需要在CAD中做一些前期工作。
1. 将多余线、文字、标注等其它对象删除，特别是样条曲线。CAD中只保留需要的轮廓线。
2. 如果CAD中有线段（PL线），需要炸解后再导入SketchUp。
3. 将所有的对象都处于同个标高，将Z轴归零。
4. 如果用的是天正，2点需要注意，1是将对象进行分解；2是需要消重图元，将多余的对象删除。
