grasshopper入门不难。而且，趣味性很强。

虽然说可能都是建筑师在用，产品设计师基本上很少接触，但是在一些表面纹理/编织/形态查找等领域会涉及。

产品造型方面很少用到gh，因为它不具备原rhino强大的曲面编辑能力。虽然有一些类似于AStool的插件，但是只能针对同span的边进行混接和匹配；也就是说，无规则剪切后的截边就没法混接，十分鸡肋。。 未来会越来越强的，给它点时间。目前的6已经出了倒角工具，还是很不错的，对，参数化可调节。

要入门应该也花不了太多的时间。按小熊来说，只需两个小时熟悉界面和操作特点，再花一天的时间把基本的功能都了解了一下，配合原有的Rhino基础，就差不多能做些小项目了。

个人总结一下，其实gh是利用了计算机大量重复+反复测试的特长，并且因为每一步都有记录并且是用参数控制，所以具有参数化的特性，并且毫无历史建构破坏之忧。

正是因为历史建构根本不会被破坏，在一些比较简单的产品大形和结构推敲上，小熊还是会用上gh。

 这次分享的是一个比较基础的案例，不会涉及复杂的数据处理问题。文末会附上算法链接。

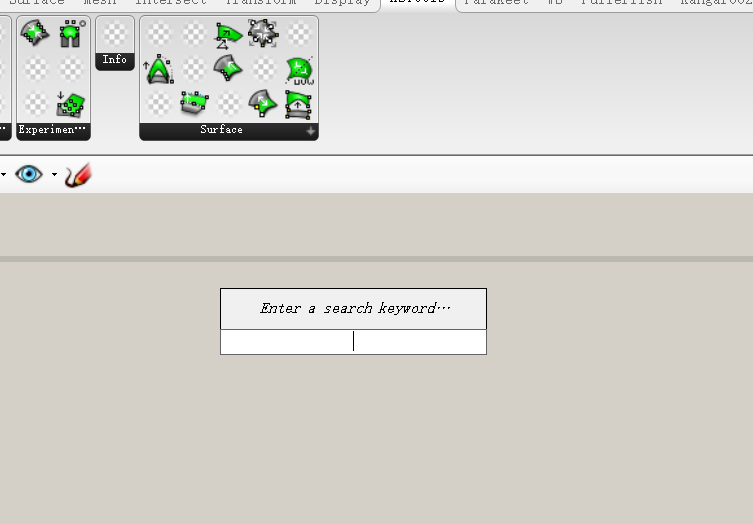

（还是比较建议大家用英文。因为英文的操作起来比较快。鼠标在画板上左键点击2次，或者空格键1次，就能弹出指令行。

gh也支持对指令进行别名alias，大可以把这两个平台相近的指令统一起来。（别名的好处介绍可以点解这篇文章）

左手键盘，右手鼠标，玩转Rhino！

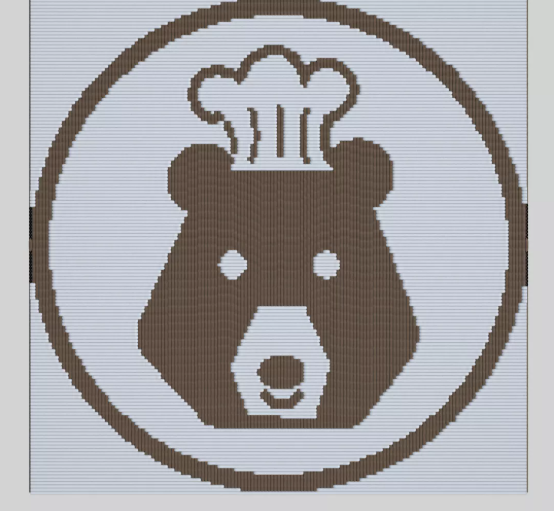

先理清思路：这次做的编织纹理的原理是2种不同颜色的经线和纬线之间交错。经线在纬线上面，显示经线的颜色，反之显示纬线的颜色。

我们要做线，得生成点，点上还是下的依据，来源于我们提供的图。

图片上黑色的点在上，白色的点在下。

点---图片----上下趋势运动---变化后的点----线

过程很简洁。

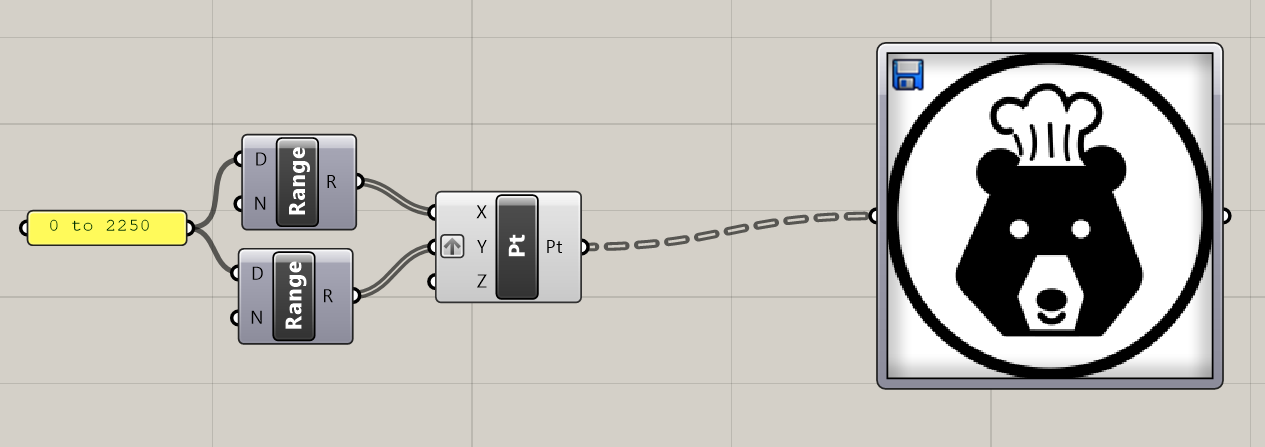

生成点通过constructpoint（小熊给的别名：Pt），并通过给y坐标端graft来生成点阵。

（为什么graft？gh默认的数据配对方式是一一对应，我们输入的一个x对应我们输入的一个y，生成的是（1，1）（2，2)这种对角线的点，不是我们想要的。graft之后，是1对多，x和每一个y都配对一次）

接着考虑点阵的   x和y的取值范围。一般2种办法，一个是等差数列，一个是范围区间。

本次案例用范围区间，我们要把范围设置成图片的范围大小，以实现全面覆盖。

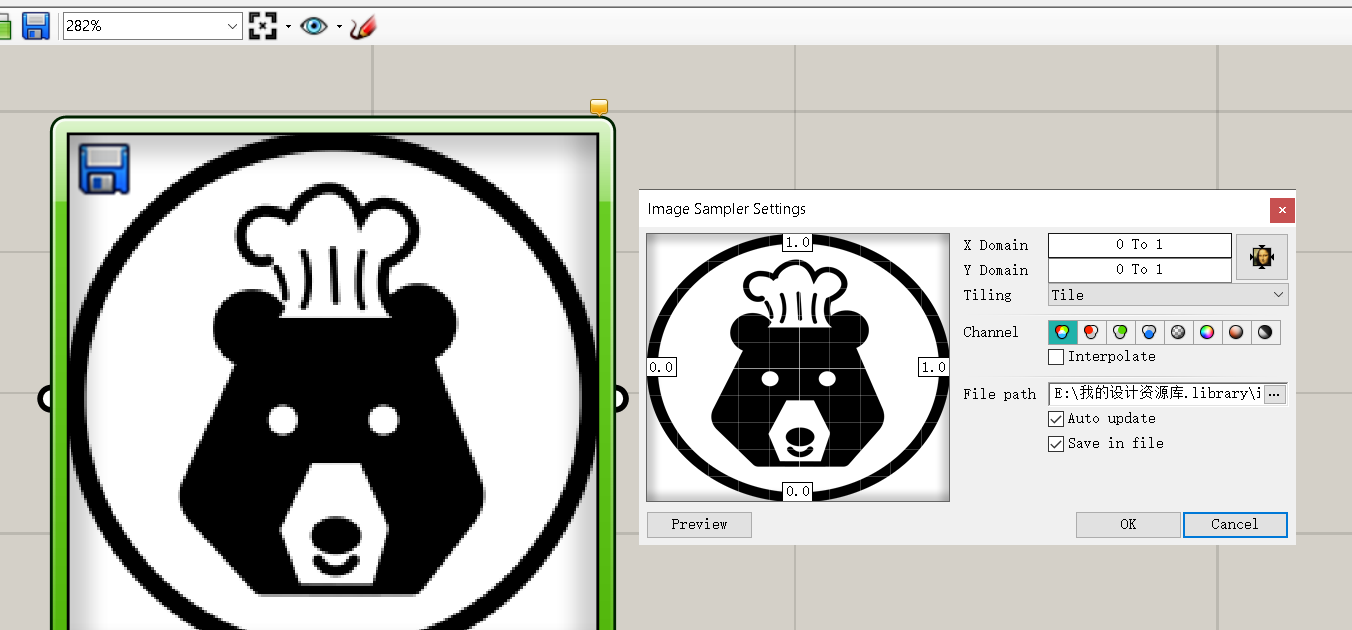

这时候我们需要先把图片直接拖进gh的画板，双击查看图片的尺寸属性。

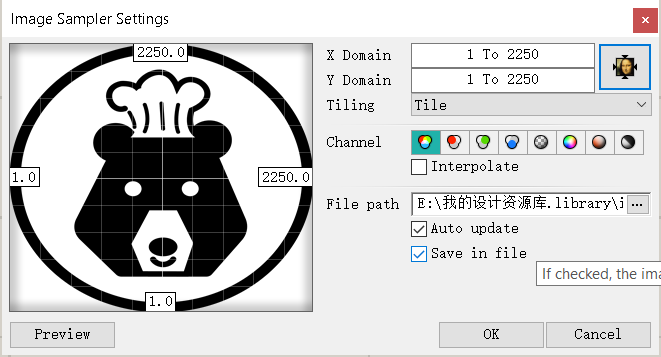

然后切记点击最右侧的蒙娜丽莎，自动图片的domain。

可以看到，非常nice，xy范围都是2250

如图所示，生成点后用图片过滤，连线方式。

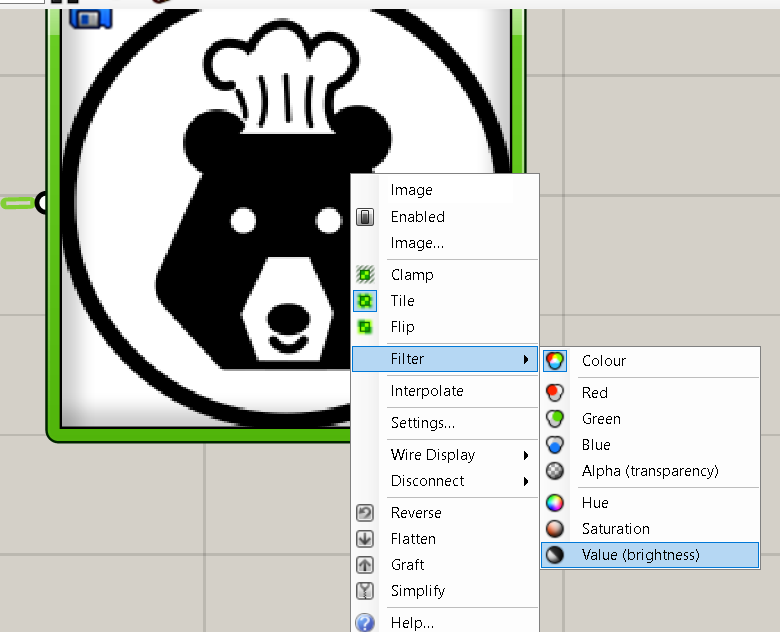

图片有多种数据过滤方式，我们选择用明度。出来的数值0代表白，1代表黑，之间的都是各种程度的灰色。之前的点阵，就是采样点，在图片上采样（检测数据），然后输出0-1之间的数据，处理后作为后面点运动的数据。

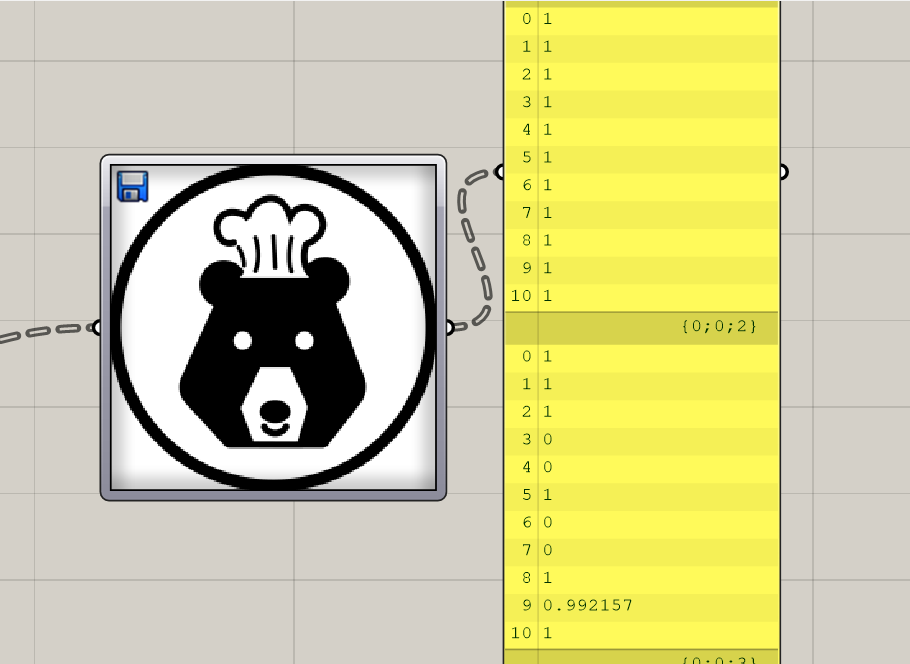

这个黄色的是panel，很好用的数据显示工具。图片对比度不高的最好ps先处理一下。

可以看见，虽然我的图片黑白分明，但是有些数据还是没有纯粹的1或者0。这个时候可以用round函数。

round函数的作用就是让接近1的数字变成1，接近0的数字变成0。其中临界值时0.5,大于等于0.5就是1。

因为编织是上下上下，是1和-1，所以我们想让0处理成-1。可用 y=x+x-1的表达式

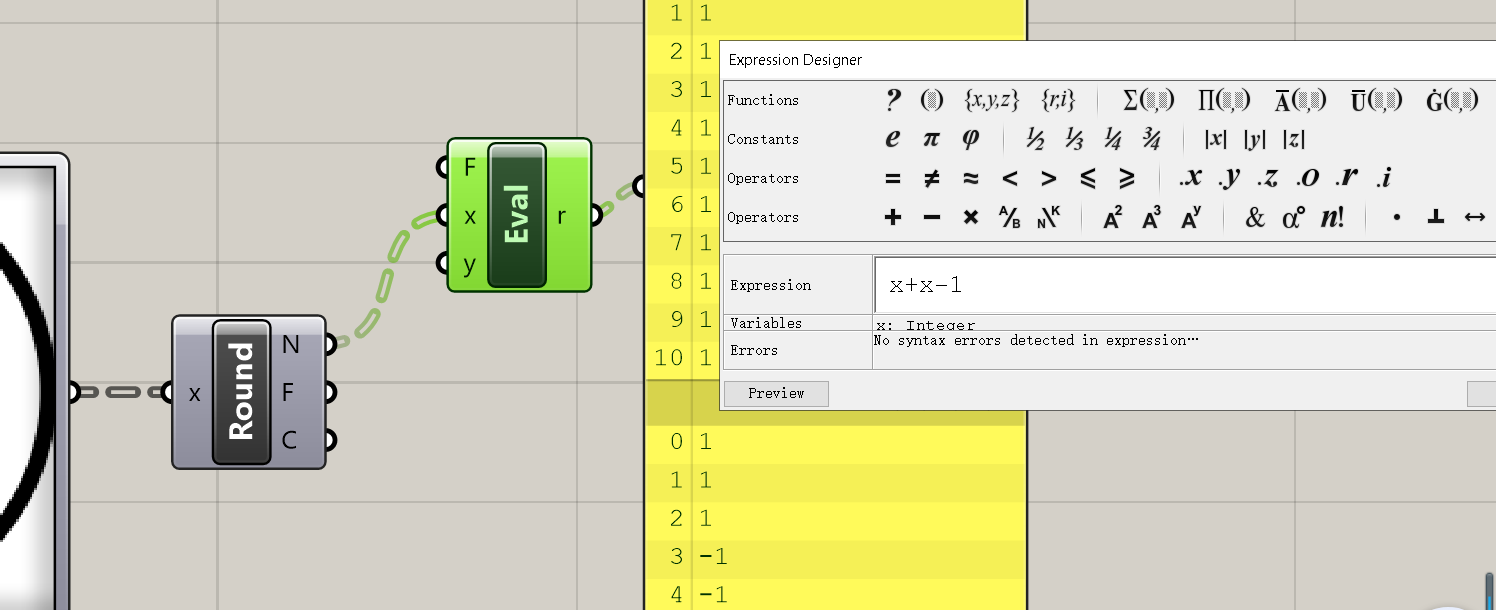

用evaluate，双击，输入x+x-1即可。

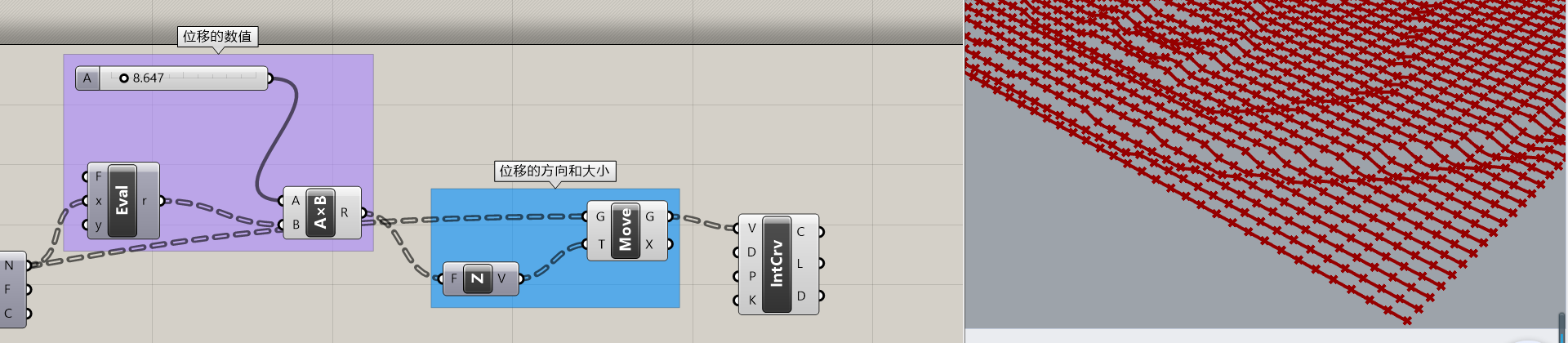

然后确定位移的大小，方向，-1和1是定了正负两个方向，需要再乘以一个系数放大位移。接着，连接move移动的电池就生成了移动后的点，再连接intcrv（相当于内插点曲线），就生成了曲线。

可以看见生成的是y方向的线条。

（这里之所以没有所有的点都连起来，是因为这些数据是有结构的，而之前graft之后的Y就是分支，而intcrv只是把每一个y结构下的x点连起来。

需要再来一个x向的。

数据怎么转换方向？用flipmatrix就可以了，这是点阵里面换方向的常用指令，记住就行，慢慢就能理解。

换了方向以后相同操作，只是方向换一下，生成横向的线条。

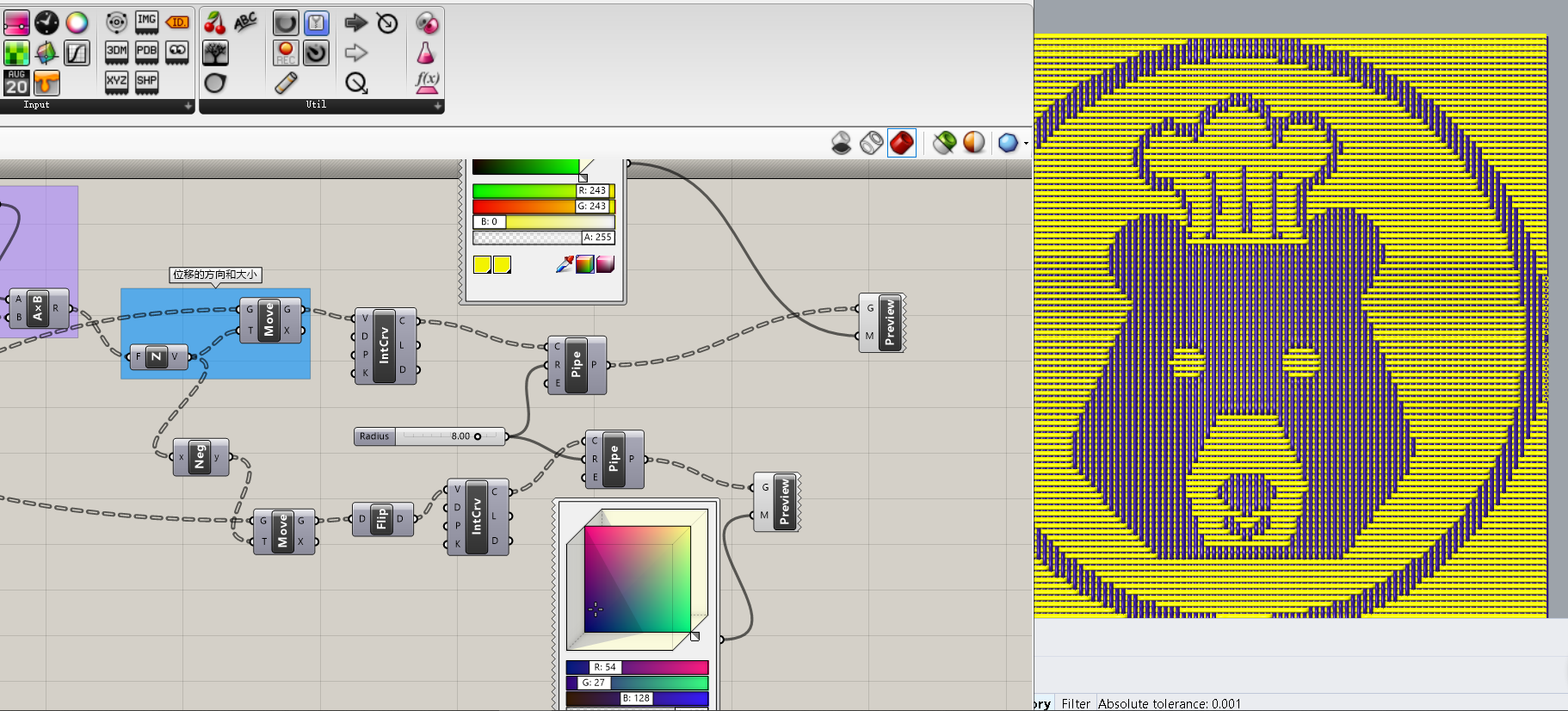

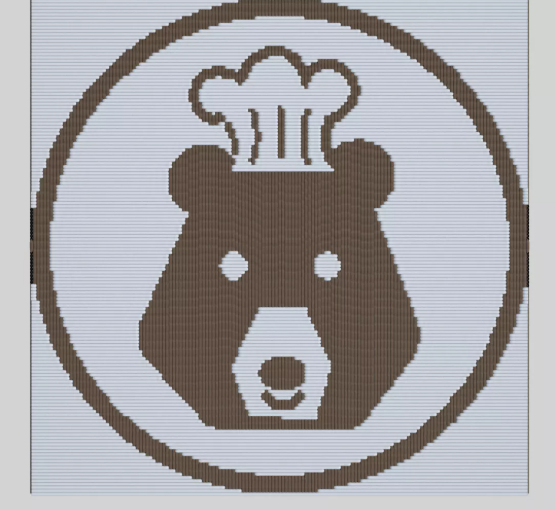

然后用圆管工具呗。再挑点颜色上去就好了。

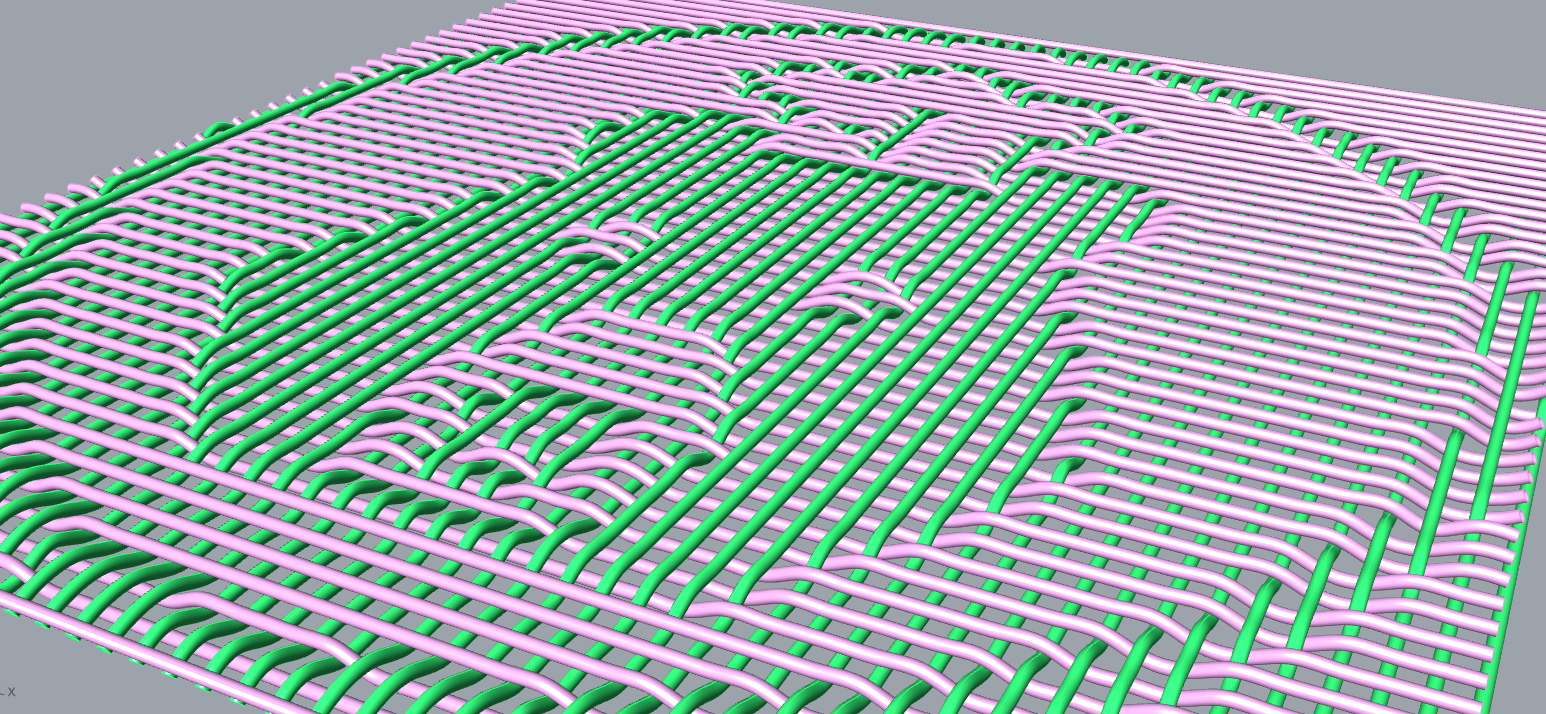

（这张图故意把参数调节的夸张一点，能看清楚线是怎么穿插的）

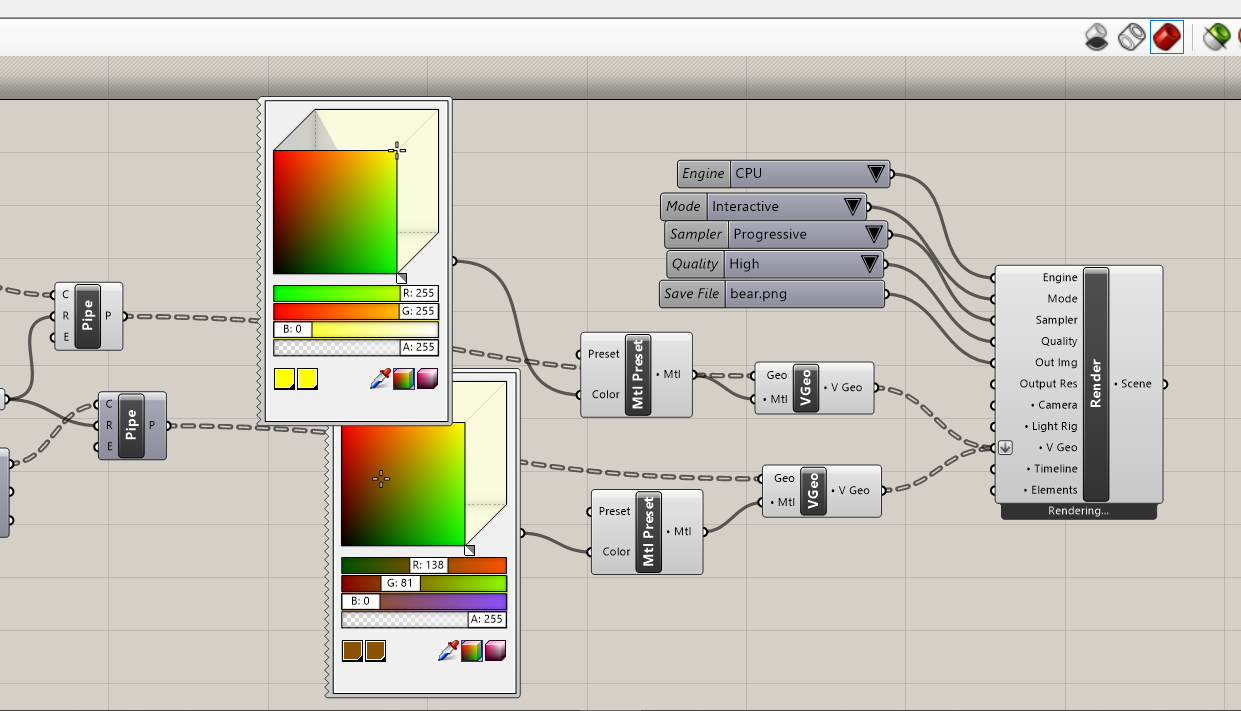

若需出效果图，可用vray在gh中的电池；亦可bake成rhino中的实际模型再渲染。

GH中赋予vray材质比较聪明点的做法是在文件中做2个小球体，附上2种vray材质，在gh里面只要通过project中的材质来赋予就好了。
