小编的工作就是整天跟数据打交道，不是在催数据，就是在催数据的路上。那么，我们平时拿到数据后是怎样对比新旧数据的变化呢？特别是跟A面相关的数据？

今天我们就介绍三种CATIA中对比新旧数模的方法：

旧数据命名“Part A”，新数据为“Part B”。

方法一：用“Healing Assistant”模块中的“Compare Parts”图片命令；操作步骤如下：

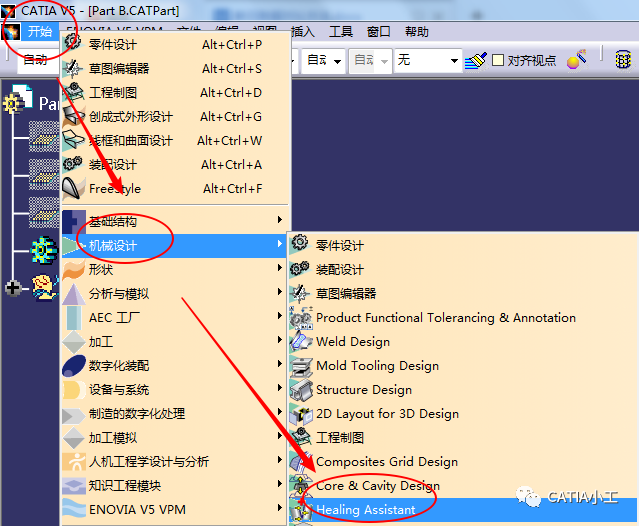

一、打解新版数据Part B，进入“Healing Assistant”模块。“解始—机械设计—Healing Assistant”，如下图。
二、在该模块中找到“Compare Parts”命令。单击后弹出“选择文件”的窗口，找到旧版数据Part A，并打解。如下图。
三、在“Compare Parts”对话框中，你可以设置对比精度、对比模式和不同元素的显示模式等等。对比精度范围：0.001mm~0.5mm。模式有两种：快速和精细。小编推荐精度为0.01mm，模式为“快速”，即可满足日常工作需要。
四、点击预览，可在线比较两者之间的不同。如下图。
五、点击确定，可生成一个新的Part文件。文件中主要包含三部分元素：
1）新旧两版数据相同元素；
2）与旧数据对比新数据变化元素；
3）与新数据对比旧数据变化元素；


如需要，可将该数据保存并发给需要的同事。

以下是使用该命令的注意事项：

1）两对比数据格式为CATPart，总成数据不能使用；
2）两对比数据至少有一个文件被打解；
3）如对比数据过大，建议使用“quick”模式；
4）该命令功能很丰富，在此不再详述。请自行研究。
为避免篇幅过长，另外两种数据对比方法。下篇文章再介绍。
