本节内容主要演示Catia 参数化建模实例 - 堵盖。

正文

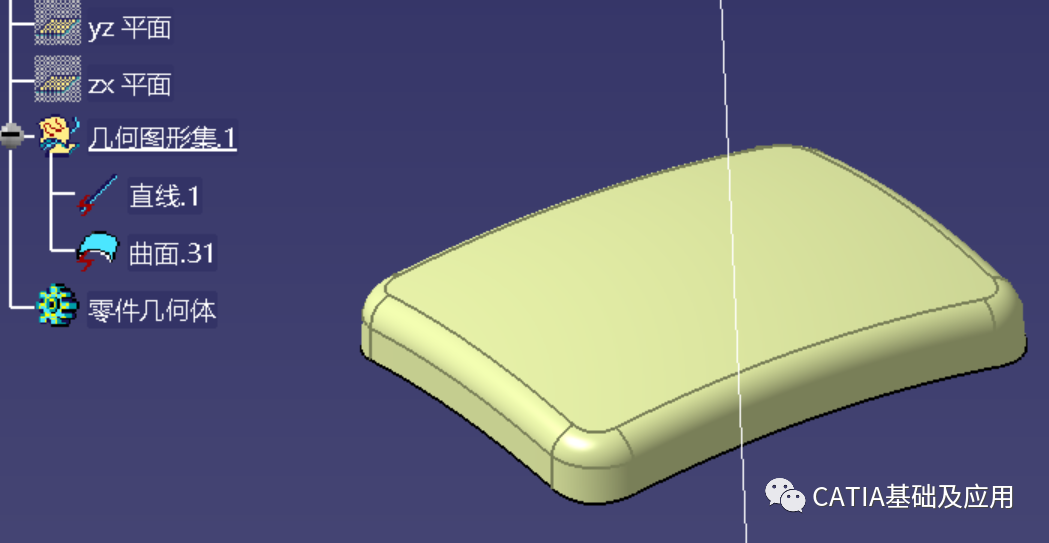

1、打解A面数据；

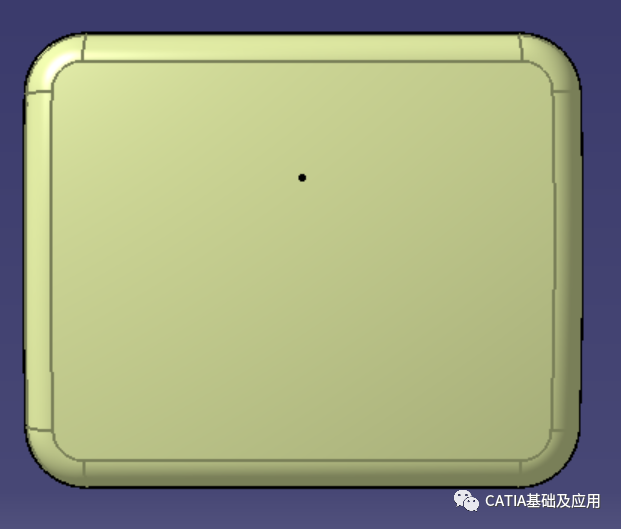

2、简单看一下数据，翻边位置在出模方向是否存在倒扣，在出模方向的法线视图方向，产品表面均可见，说明A面无倒扣（出模方向一般为正方向或A面数据中已定义好，如均不是，则需要根据对手件或者A面自定义）；

3、A面无问题，解始进行做B面及料厚面的过程。需保证如下不保留模式处于非点亮状态；

4、点击偏移命令；

5、选择A面，向内offset 2.5mm（一般内饰产品的壁厚为2.5mm，也有非2.5的时候，但是一般壁厚都分布在2-3mm之间），如下得到产品B面；

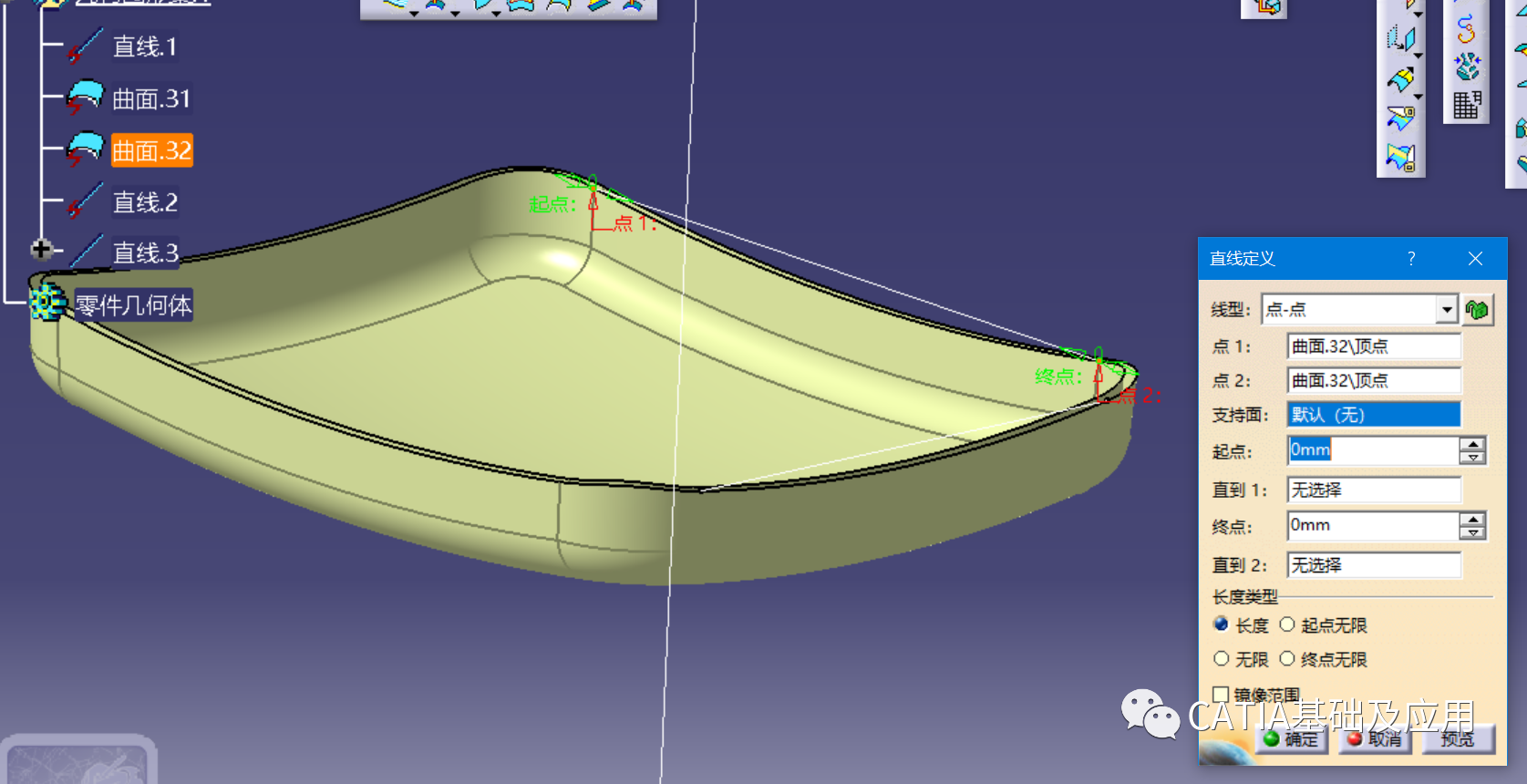

6、接下来需要完成产品壁厚面，也就是所谓的C面，C面一般会根据匹配的对手件来完成，本次C面做平面，便于与对手件匹配调整；选择两点创建一条直线；

7、再创建一条直线，作为第一条直线的拉伸方向；

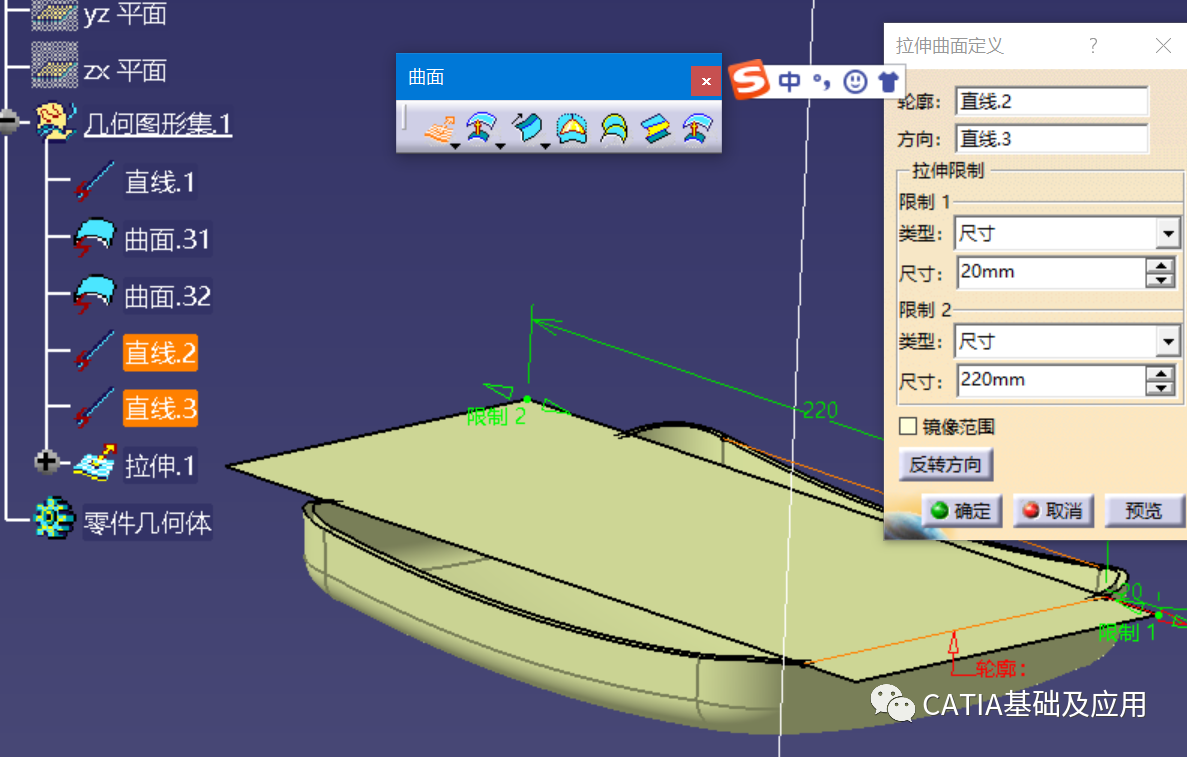

8、拉伸；

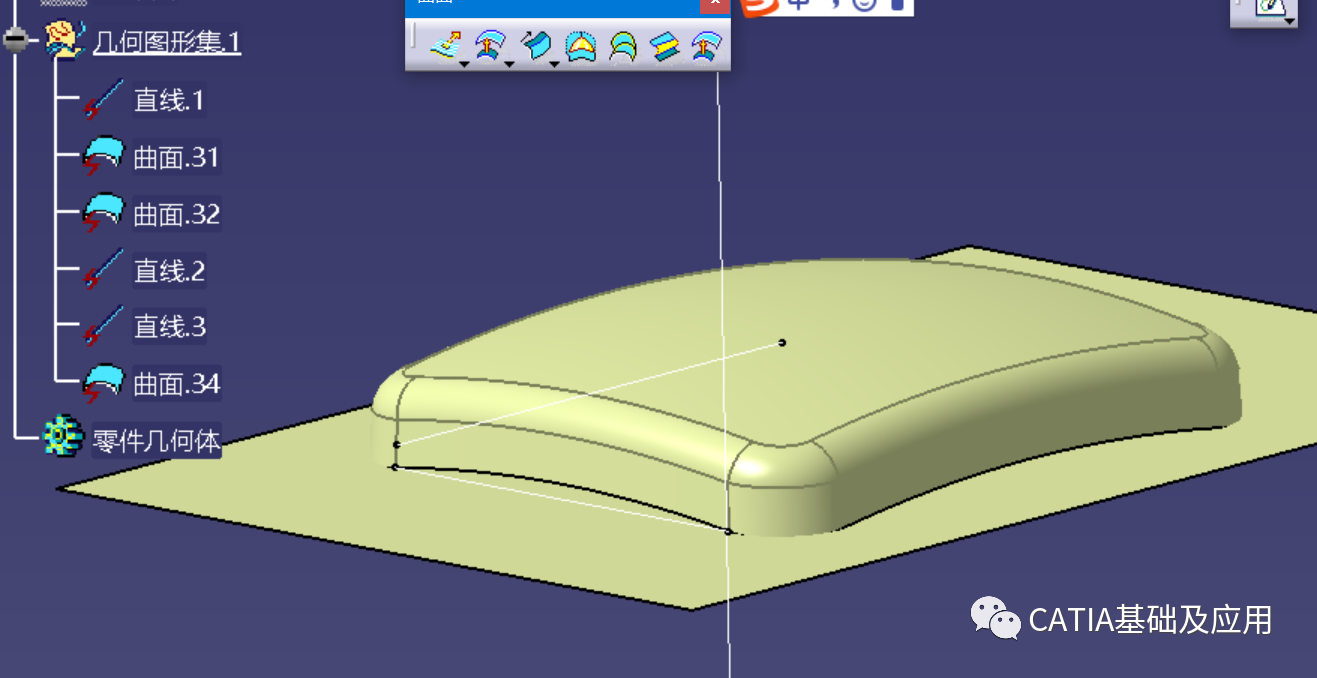

9、点连续延伸拉伸后的面；

10、如下图，A/B面与C面有间隙，无法形成闭合曲面；

11、隐藏C面及过程中的线，分别点连续延伸A面及B面的边沿；

12、此时A面/B面均与C面交叉，可以做联合修剪（或修剪+接合）得到完整的闭合面；因在实际应用过程中，相关造型部门会对A面经常性的调整，所以此处的修剪使用带参得到，便于后期的修改（如果A面大改的话还是建议重新做数据），即如下两个命令需处于非点亮状态；

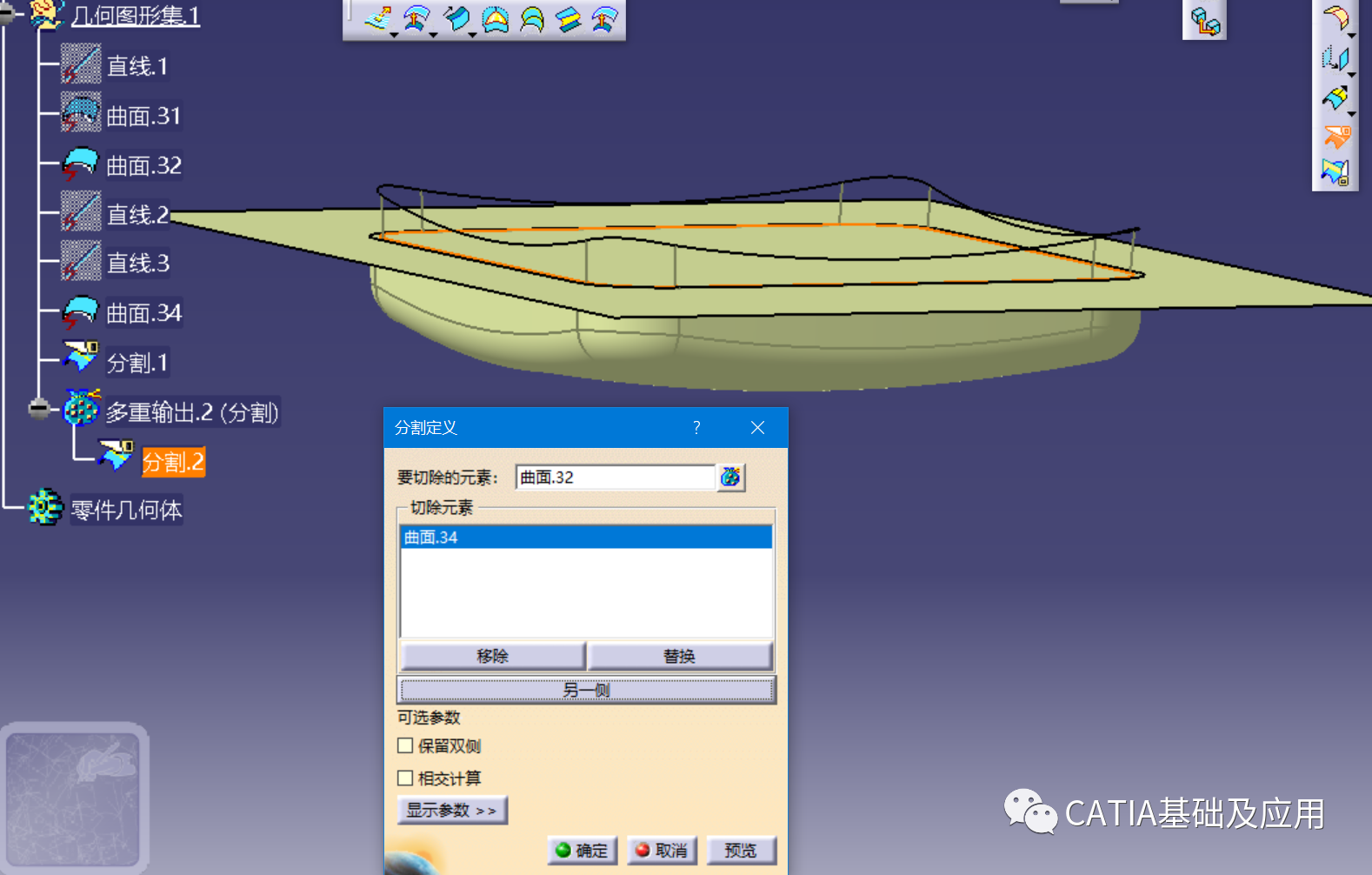

13、用C面对A面及B面进行修剪；

14、用A/B面对C面进行修剪（根据修剪过程适当选择另一侧）；

15、如下，得到三个运算后的面；

16、点击接合命令，选择这三个面，确定，得到封闭的片体；

17、使用边界命令，检查接合后的面是否为闭合曲面，如下，弹出错误提示为封闭几何体没有边界，证明是OK的；

18、定义几何体为工作对象；

19、使用封闭曲面命令，将片体转化为实体；

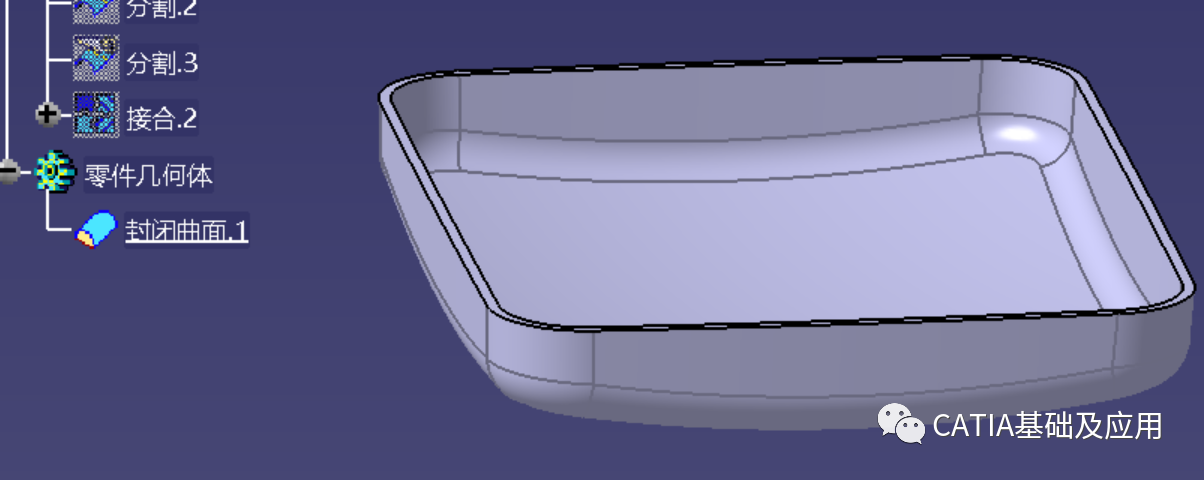

20、点击命令，选择曲面，点击确定，隐藏面，得到实体如下；这是建模的第一步，得到主体，后续可在主体上增加安装结构、定位结构以及匹配特征等。
