一、项目概况
临港综合先进制造园C03-04地块,C04-02地块项目位于临港综合区先行示范区内，总面积18万平方米，总投资额12.6亿元。
二、BIM应用点及应用成效
设计阶段
1、各专业BIM模型建立
通过三维模型的建立，发现建筑、结构、机电、幕墙、钢结构图纸严重设计问题共35处。通过BIM模型的建模过程对设计图纸进行审查，提前发现设计问题，反馈设计进行图纸优化与更新，大大提高了设计出图的准确性，为后期施工过程减少变更、提升进度奠定基础。

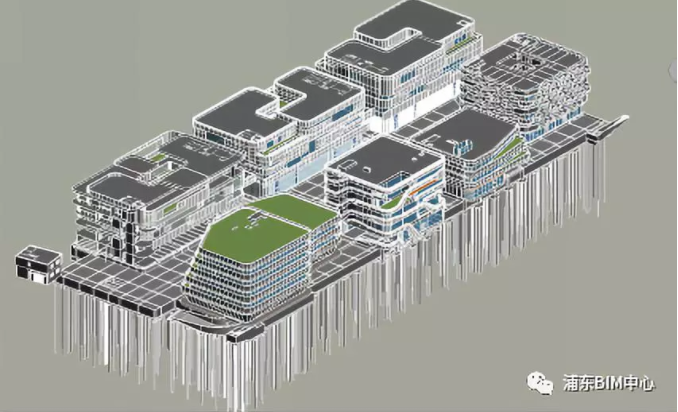

全专业BIM模型
2、碰撞检测
通过各专业BIM模型碰撞检测，共发现对现场有影响的有效碰撞约650处。比较有代表性的是钢结构、幕墙专业之间构件碰撞多处不合理，以及机电管线密集区与其他专业的严重碰撞问题。通过模型的调整反馈到图纸中，进一步完善设计图纸。
碰撞分析报告
3、虚拟漫游辅助模型检查
虚拟漫游和渲染出图，在前期项目的对外宣传和各参建单位对于项目整体认知等方面，都发挥了其3D直观性，更直观形象。另外，各专业合模文件的虚拟漫游在模型和图纸检查方面起到辅助检查的效用。

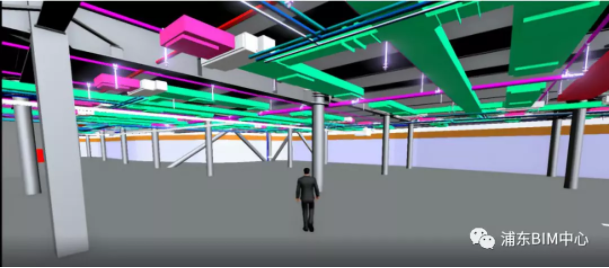

地下室漫游和管线检查
4、工程量统计
本项目设计阶段最重要的BIM应用就是各专业工程量的统计与汇总，尤其是幕墙、钢结构和土建混凝土量的统计。通过准确的施工图BIM模型的搭建，对BIM软件进行算量功能的二次解发和扩展，配合投资监理进行算量对比和分析，对本项目招投标起到很大程度的辅助效用。

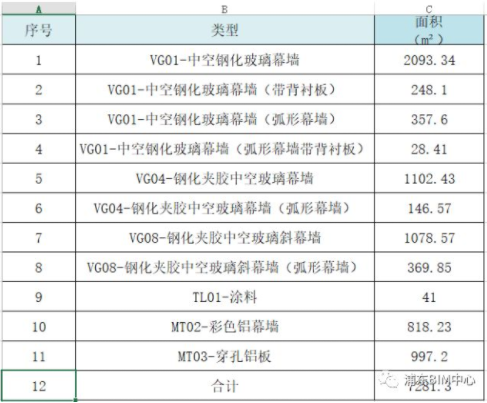

各专业工程量统计
施工阶段
本项目目前处于施工准备阶段，待设计模型完成移交后，施工准备阶段和施工阶段将进行如下BIM应用：
1、施工图BIM模型审查与模型移交：三维碰撞检测，净空分析与优化；
2、基于BIM的机电管线深化设计：土建“孔洞预留”审查与优化，管线综合，机电安装施工进度模拟，机电安装施工工艺模拟，工程量统计，施工质量检查、校核，3D施工协调；
3、钢结构工程专项BIM应用：钢结构BIM模型管理，钢结构设计优化，工程量统计与管理；
4、幕墙工程专项BIM应用：幕墙BIM模型管理，3D扫描定位，材料信息统计，工程量统计与管理；
5、场地布置模拟；
6、基于BIM的施工阶段现场协调管理；
7、基于BIM的4D模拟进度对比分析；
8、BIM辅助成本管理；
9、BIM辅助绿色施工管理；
10、竣工模型构建。
