Revit中实现管件翻转的小技巧
【柏慕联创BIM技术服务，文/胡林】
问题：在Revit楼层平面视图中画MEP管件时，有时不会出现翻转管件的控制柄，如何实现管件翻转呢？以风管为例。

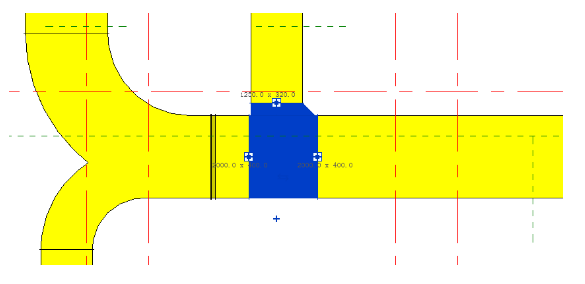

图1
其实处理上图中的问题有如下方式：

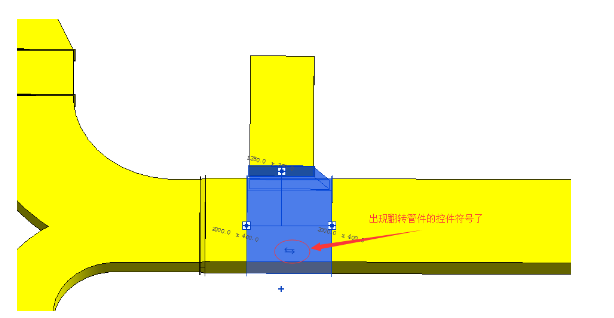

①可以通过切换视图的方式来处理，例如：把视图切换到三维视图中如图2所示，再选中上面风管管件就会看到翻转管件的控制柄，从而实现管件的翻转。上面图1不是没有显示控制柄，而是显示在管件下方被管件遮挡我们无法看到。
上面问题除了在三维视图中可以解决外还可以通过：
②在管件位置作出一个剖面视图。在剖面视图也可以解决请大家自行尝试。
图2
