视图样板中“视图范围”的创建
在建模过程中，建立不同结构时，都会运用到不同的视图范围，并且每层、每一次运用到视图范围时，都需要我们去调整，这就增加了重复工作，这时候需要一个快速调整并巧用视图范围的方法，那就是视图样板里的视图范围。
1.首先，视图样板的创建：
进入任何一层平面图中都可创建视图样板。例如：进入到1F的楼层平面图中并设置其视图范围，如图1所示：
（1）

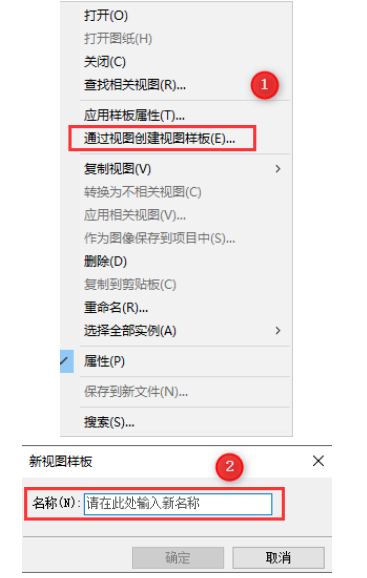

视图范围调整完成，鼠标右键点击1F，在弹出的对话框中，如图2所示：
（2）
①：选择“通过视图创建视图样板”，弹出新视图样板对话框；
②：输入视图样板名称；

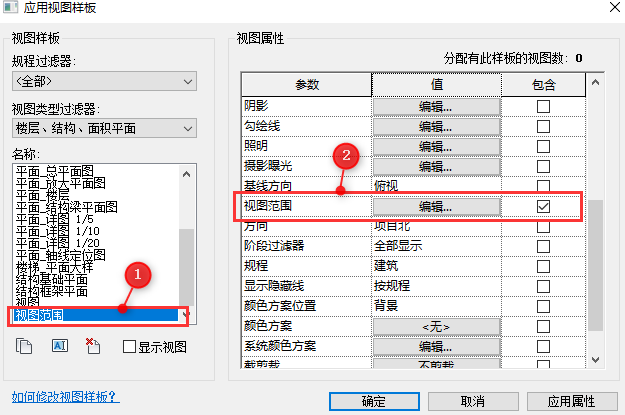

点击确定，弹出视图样板对话框,如图3所示：
（3）
①：在视图名称中找到刚刚命名的视图样板；
②：视图属性栏中，只需要将视图范围“√”；
点击确定之后，视图样板就创建完成。
2.视图样板的应用：

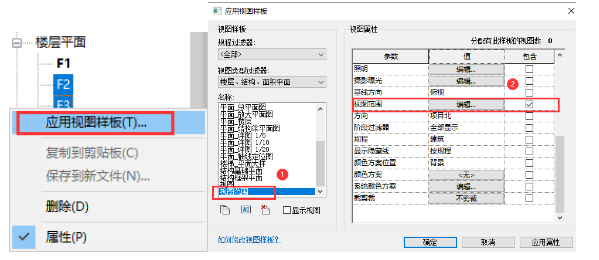

选择所需应用到的平面视图，右击，选择“应用到视图样板”，并弹出“应用视图样板对话框”，如图4所示：
①：选择我们刚刚所创建的视图样板;
②：检查是不是只勾选“视图范围”；
点击确定之后，我们视图范围就调整好了。
