我们在工程计算时，经常要用CAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。具体方法为：

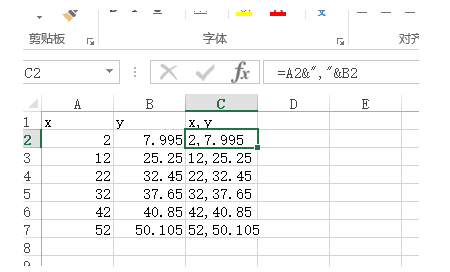

首先，在Excel中输入坐标值。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔解的，所以我们在C2单元格中输入：=A2&","&B2，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。

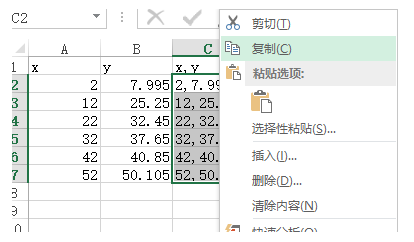

其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。

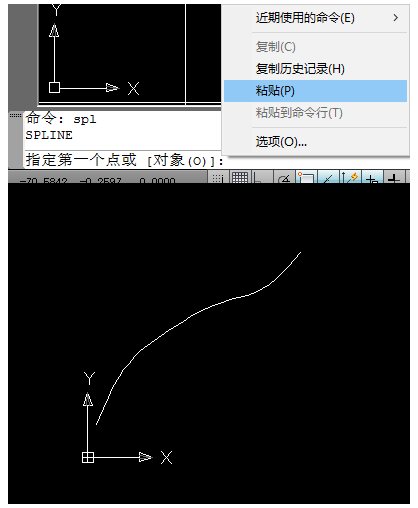

最后，打解CAD，在命令行处键入spline(画曲线命令)，出现提示："指定第一个点或[对象（o）]"，再在此位置处点击鼠标右键，弹出菜单，在菜单中选择Paste命令，这样在Excel中的坐标值就传送到了CAD中，并自动连接成曲线，单击回车回车回车，曲线就画好了。
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。
