BIM技术 | 在AutoCAD中怎么定义块属性、创建块和插入块?

发布于:2025-03-04 22:00:02
385人 分享

    在CAD绘图过程中经常会使用到相同的图形并且属性值都不一样,每次都重新定义太麻烦,如粗糙度符号。因此定义块后,可以设置块属性,从新解决此问题,下面一步一步教你如何定义块属性及创建块并插入块。

    一:定义块属性。

    绘制想要创建成块的图形,例如粗糙度符号。

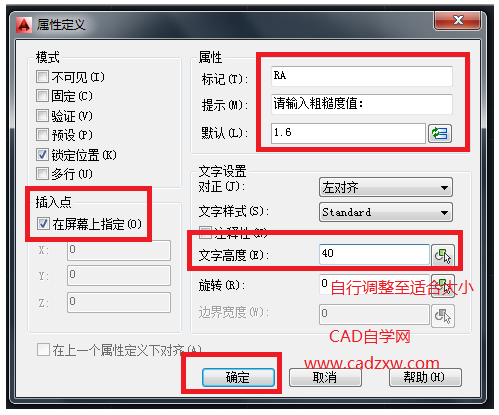

    点击菜单栏中的【绘图】命令,选择【块】中的【定义属性】,弹出【属性定义】对话框,将对话框中的各个选项进行如下设置,确定。

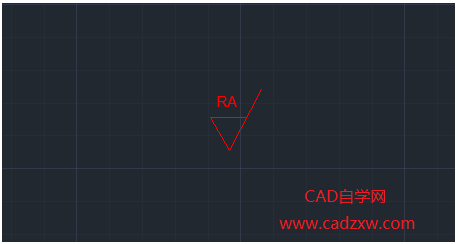

    设置完成之后,点击屏幕,确定块属性参数的位置,如图RA。


    至此块属性定义完成。

    二:创建块(这里我创建外部块)。

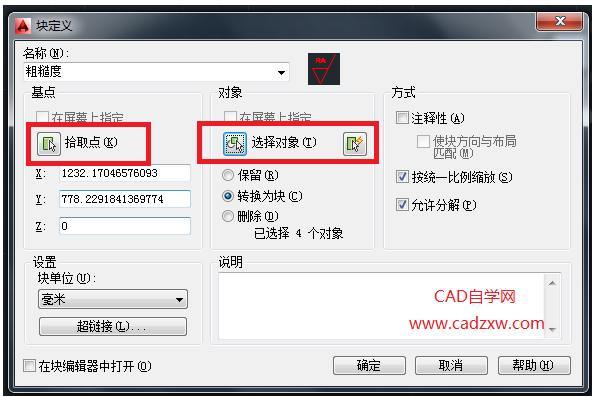

    命令栏输入WB命令,弹出块定义对话框,进行如下设置,确定。


    点击【确定】按钮之后完成创建块,如下图。


    三:插入块。

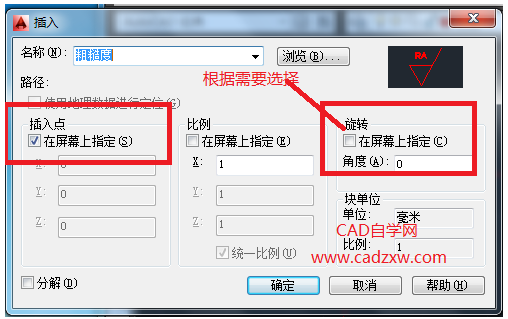

    命令栏输入命令,弹出插入对话框,进行如下设置,确定。

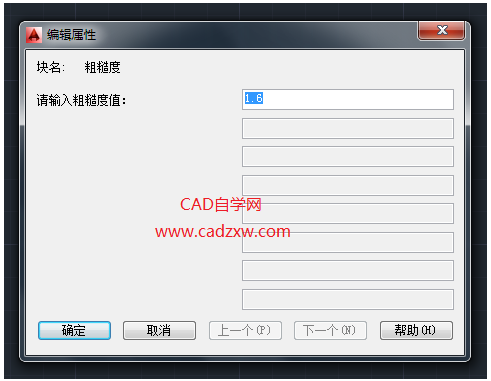

    在屏幕上选择插入点后,弹出输入属性值对话框,输入对应数值即可。

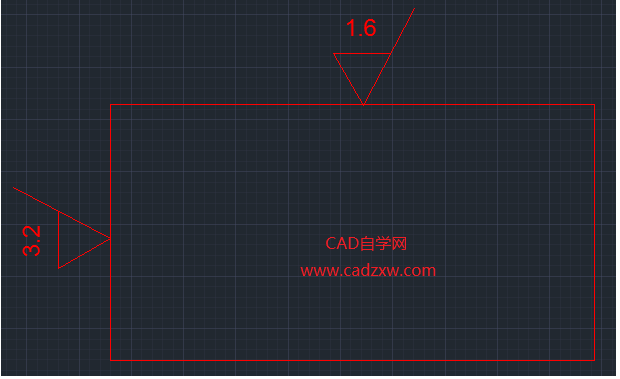

    注:这里我插入两个粗糙度,1.6为默认设置的属性值,3.2为后来输入的属性值并勾选旋转在屏幕上指定。
