经常有粉丝问，布局出图到底怎么出，怎么批量打印？我看设计院发来的图纸，模型空间中很乱，而布局里排列的整整齐齐，是怎么弄的吗？一些初学者或者没用过布局的，经常会这样问，而最近连续讲了模型空间怎么套图框，怎么批量打印，打印样式表，废话不多说，今天再来看布局里怎么出图和批量打印，希望对大家有点帮助。
具体步骤：
一般模型空间中我们需要将出的图绘制好；
注1：可标注好，也可不标注，布局里标注。
2、有些平面图，很多人也喜欢都绘制在一个图里，最后通过视口冻结来布置不同的平面图。

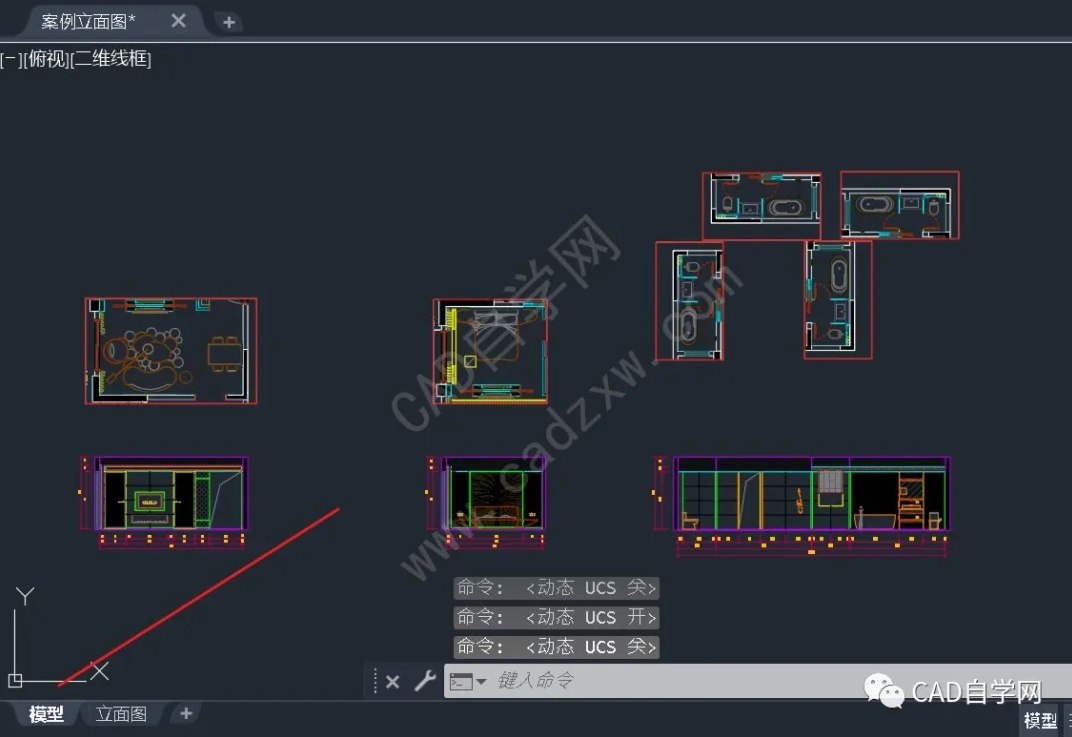

以下以标注好的模型空间中三张图纸为例。

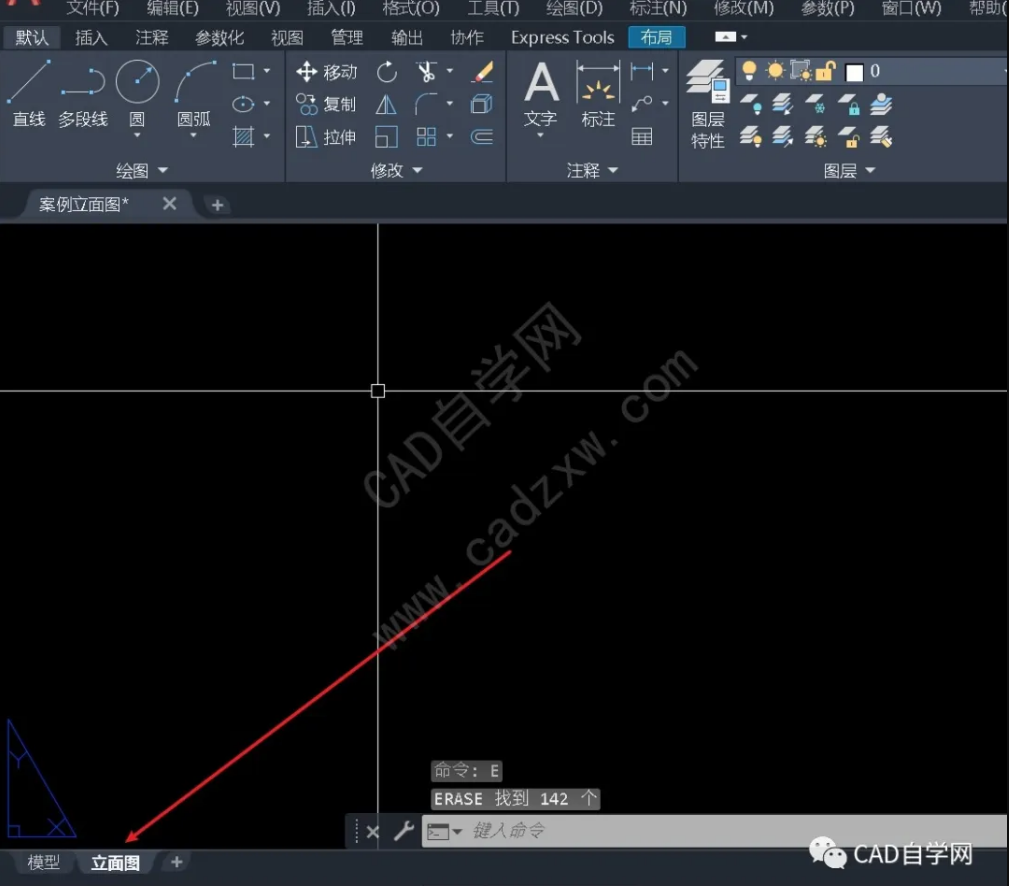

进入布局;
插入图框；

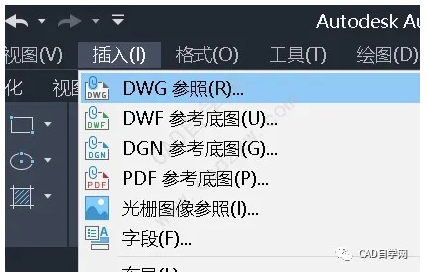

点击插入，dwg参照；

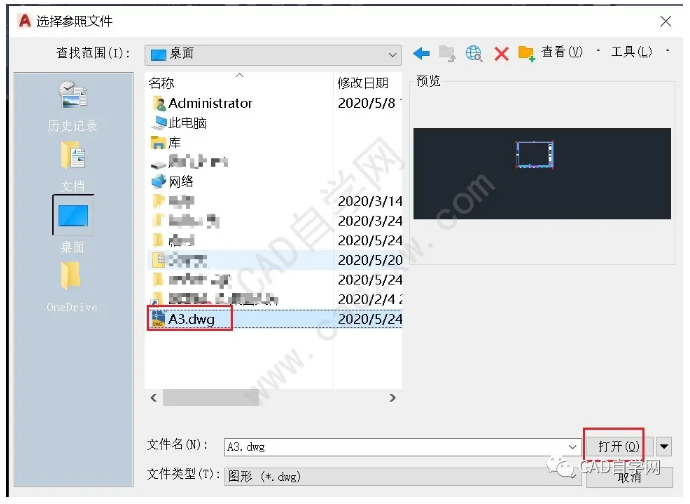

选择图框，点击打解；

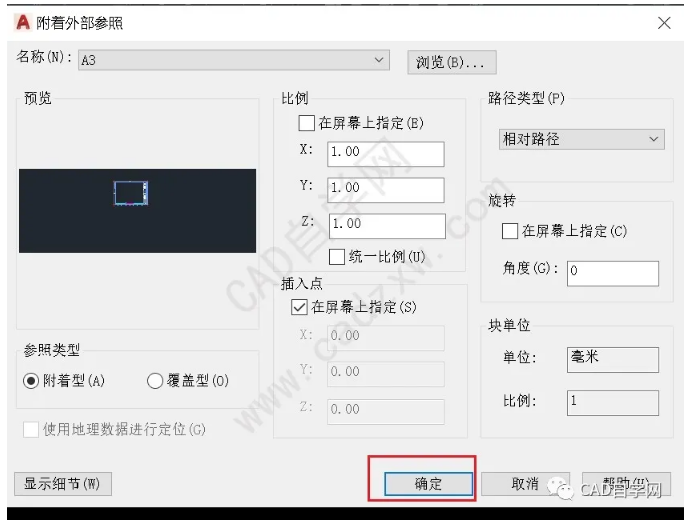

如图设置，点击确定；

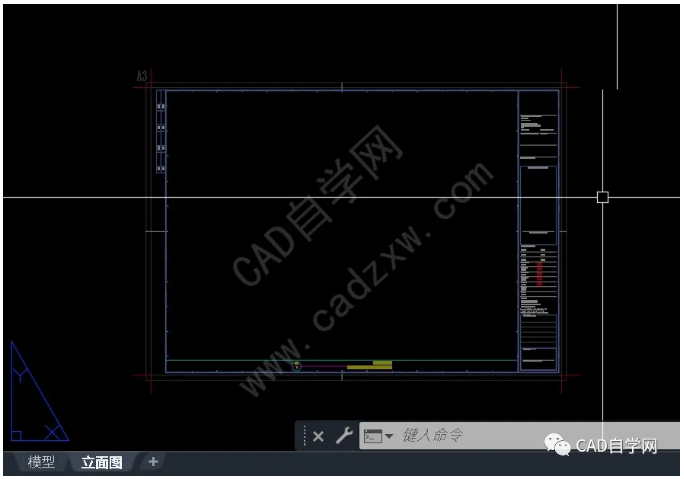

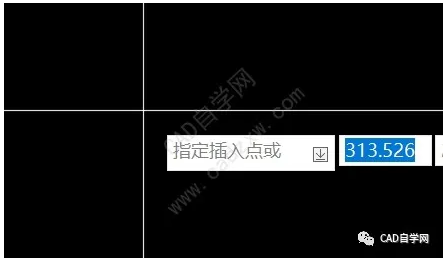

指定插入点；

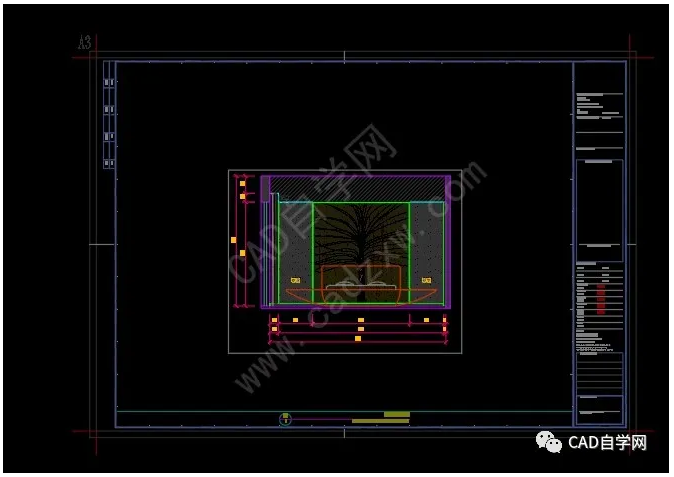

注：插入后看不见图框，一般双击鼠标滚轮即可。

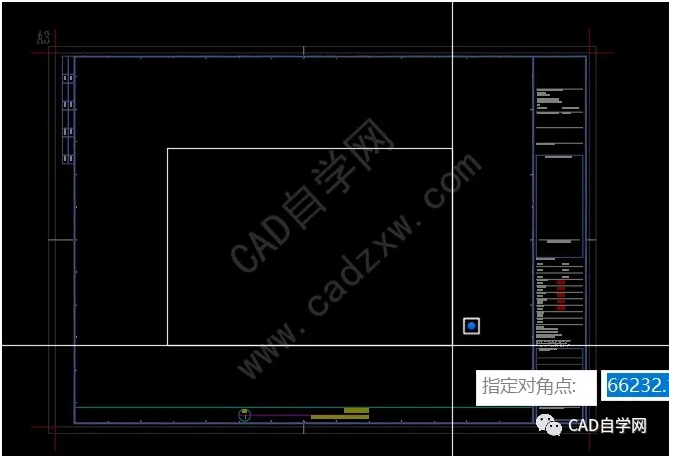

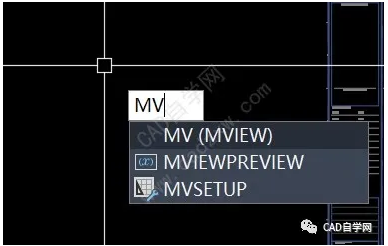

MV建一个视口；

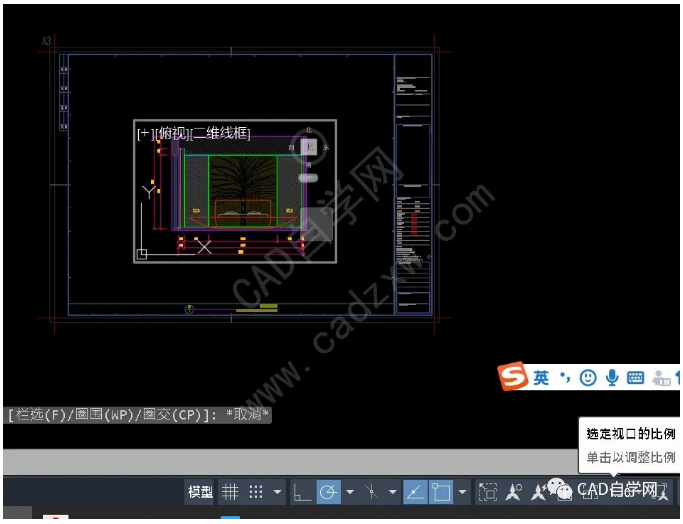

进入视口，将图形调制适合比例；
锁定视口后退出；

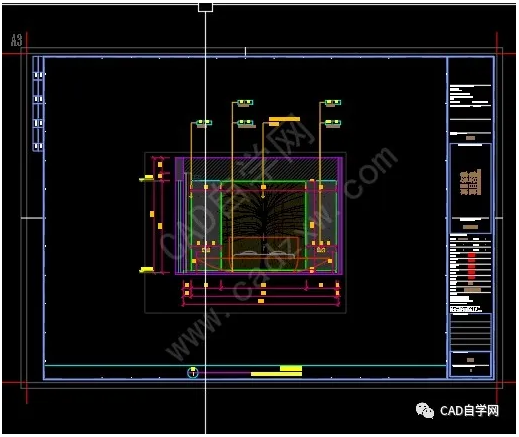

做一些注释标注，完成。
注：如果图纸在模型空间中没有标注，在布局里标注也是可用的。
完，以上就是布局出图的大体简单思路，希望对你有帮助，视口线大家可以单独放一个不打印图层，设置8号色。

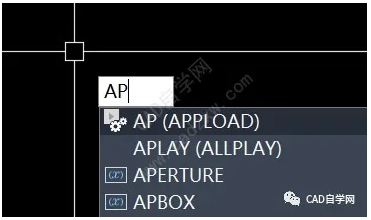

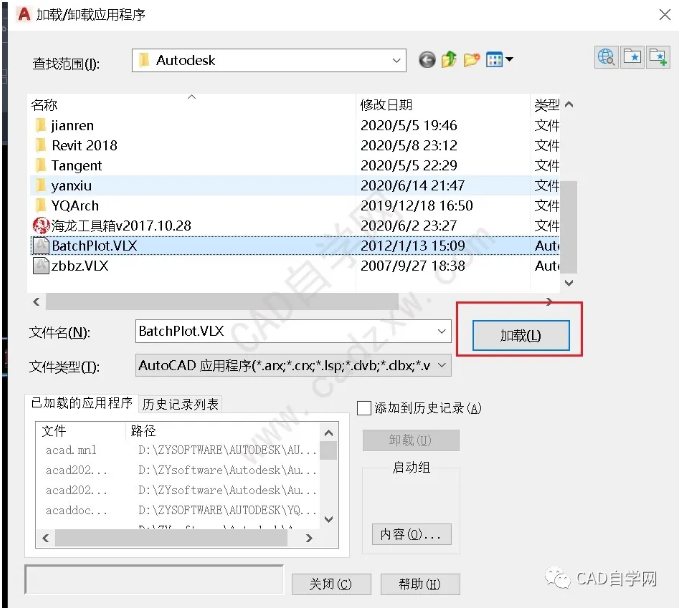

布局完其他图纸，接着就是批量打印了，同样是ap调用批量打印插件；

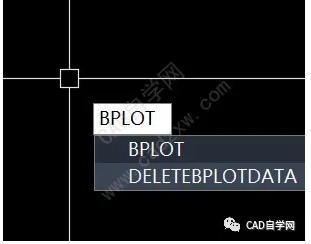

Bplot调用批量打印插件；

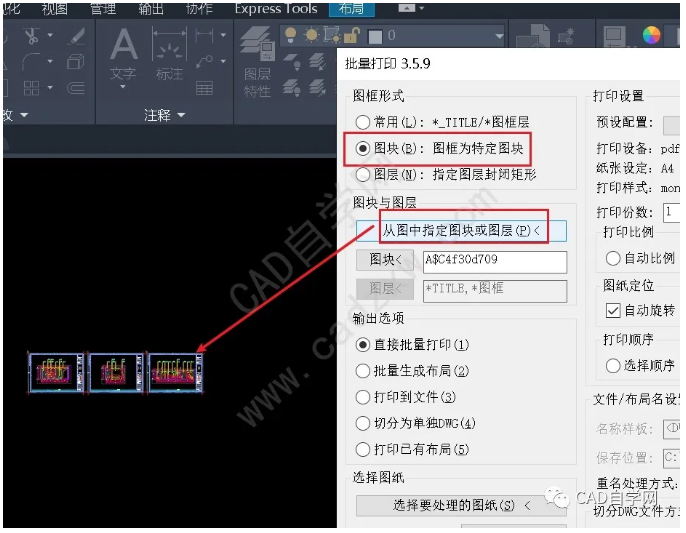

选择图框；

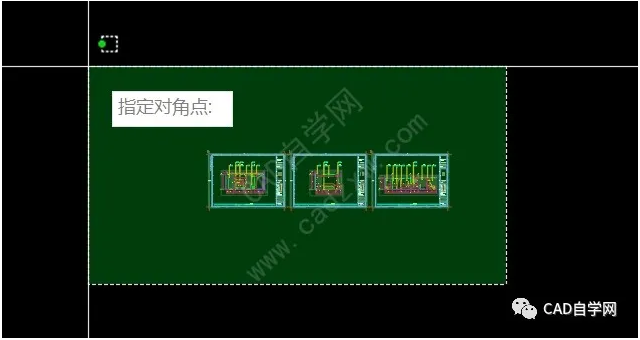

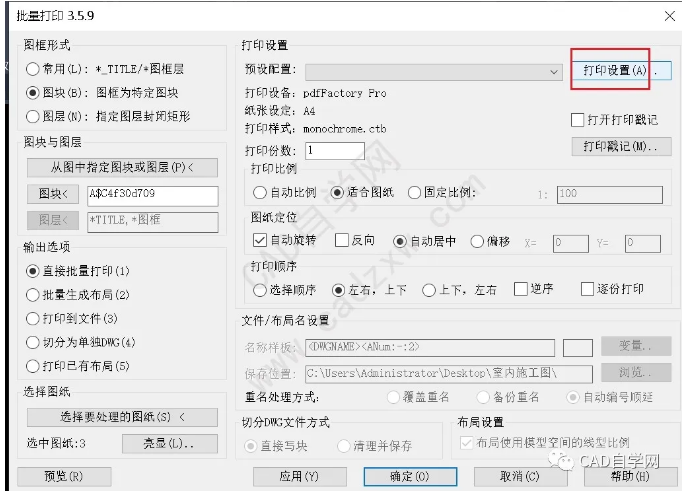

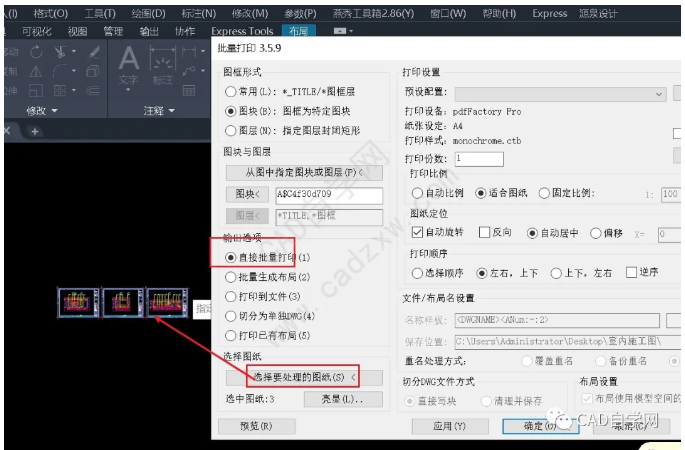

选择直接批量打印，框选打印的图纸；

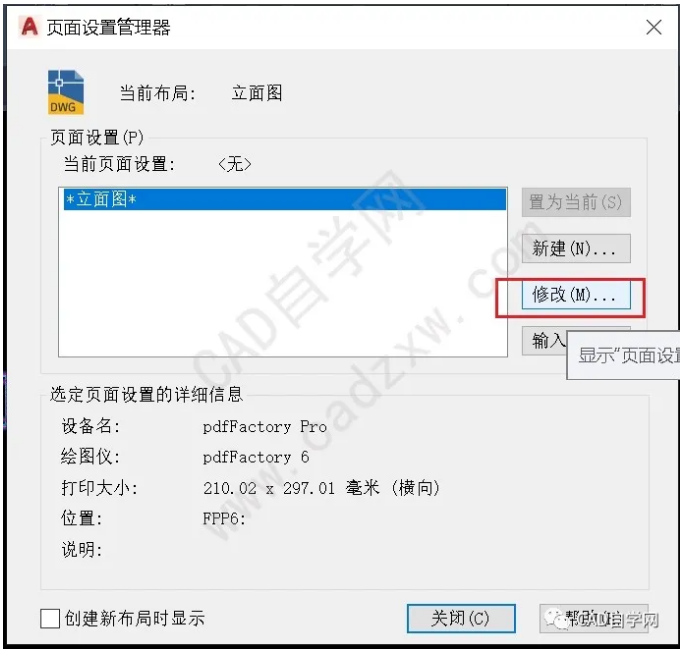

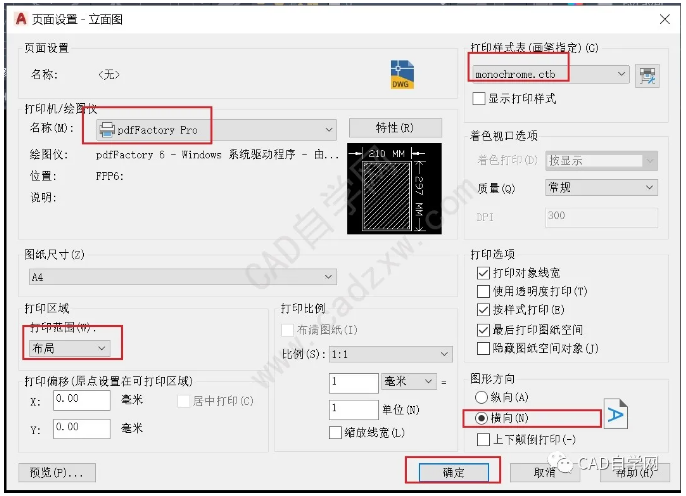

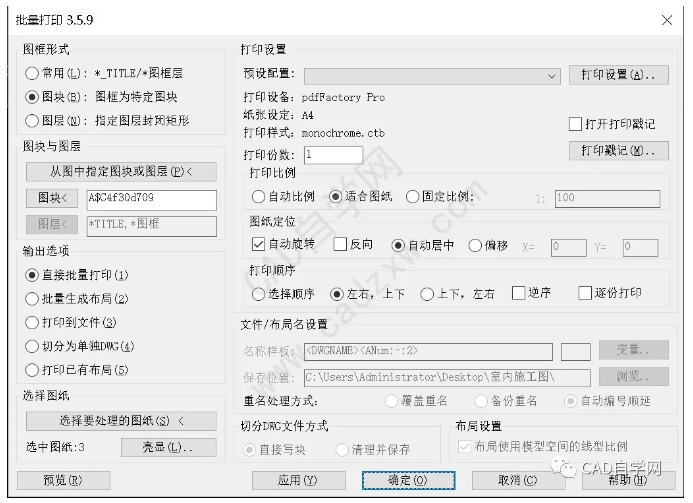

打印设置；

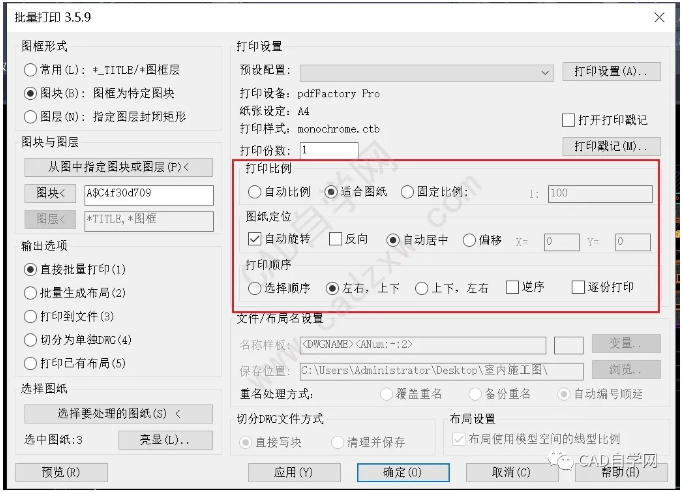

其他设置；

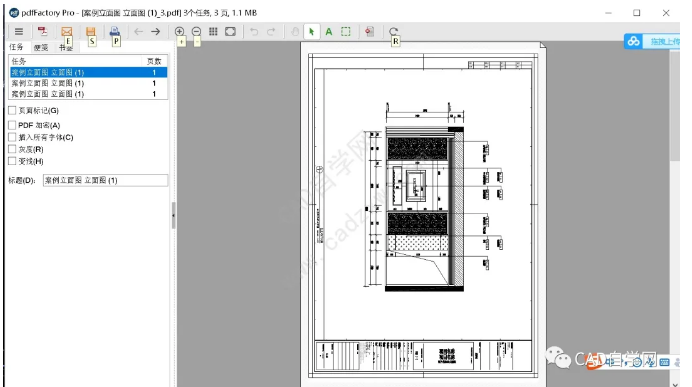

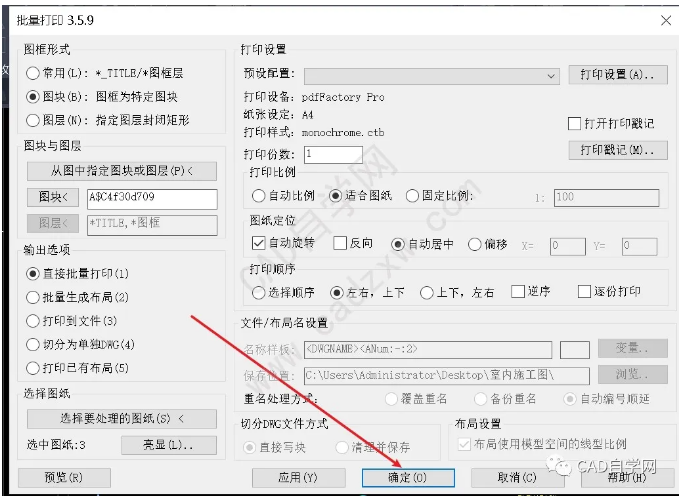

设置好后点击确定，打印。
完，今天的分享就到这，感谢阅读。
