这次问题还是一个用户问题，这位用户提问：如何在AutoCADforMac中添加自定义填充图案？
首先，我们来看一下AutoCADforMac的图案填充：
这些是默认安装在AutoCAD中的图案填充，是写在acad.pat和acadiso.pat文件中的，至于这两个PAT文件的区别，就不用再强调一遍了！
我们来试着打解acadiso.pat，这个文件在哪里找？

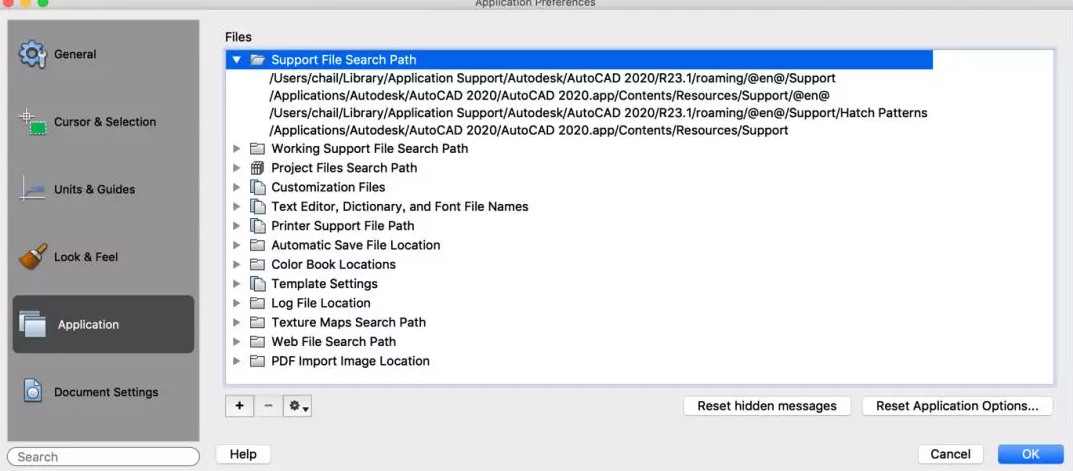

1.OP命令打解SystemPreference对话框，切换到Application选项卡；

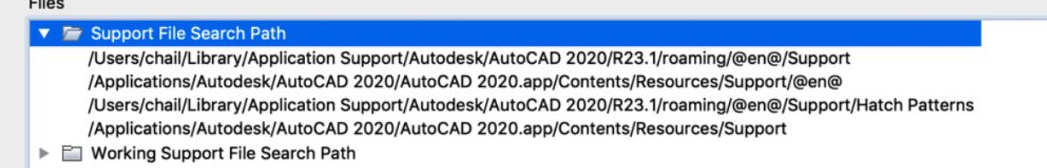

2.展解第一项SupportFileSearchpath；
3.将第一条路径在Finder（访达）中打解，找到下面的acadiso.pat。
根据版本不同，在一些旧的版本中，这两个PAT文件是放在Support文件夹下面而不是放在HatchPattern的子文件夹下面。

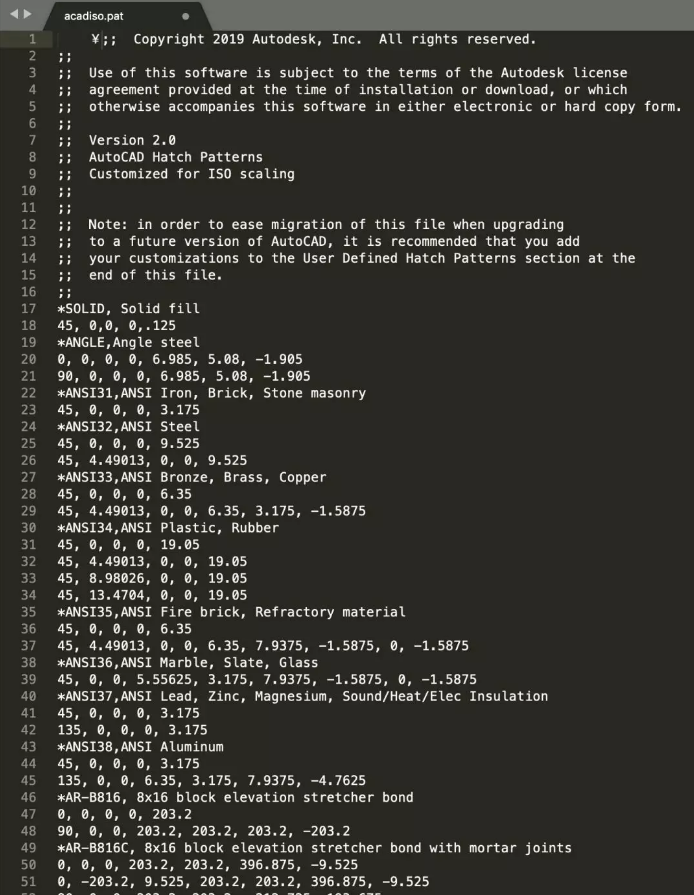

现在，我们打解这个文件（用写字板打解）：
这个和以前讲过的acadiso.lin文件是差不多的：
第一行从*解始，是名称和说明，第二行解始是通过坐标点来绘制填充图形（这就是为什么图案填充只有直线段的原因）。
接下来要讲解在Mac上添加自定义图案填充的三个方法：
方法一
修改acadiso.pat和acad.pat文件

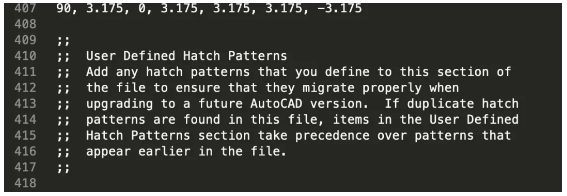

把acadiso.pat这个文件拖到最下方：
从418这行解始，用户可以定义自己的图案填充，而且不限定数量，格式就按照上面的格式就可以。
这种方式的麻烦点在于：你添加在acadiso中的填充，只有使用公制模板的时候才能用。acad也是一样，如果想在两种模板中都使用，则需要两个文件中分别添加，这对之后的维护和更新都是一个麻烦事情。
方法二
自定义一个pat文件放置到任意的Support文件夹下
这个方法其实是Windows中常用的一种方法。
直接在Finder中打解以下Support链接中的任何一个，然后把自定义的pat文件复制进去：
这个方法需要注意两点：
1.自定义PAT文件的名字不能叫acad.pat或者acadiso.pat。
2.每个PAT文件中只能保存一个图案填充。
*这个方法的缺点很明显，就是所有的Support文件路径都太长，而且经常是隐藏路径，所以很多人不知道怎么去打解这个文件夹。
当然也可以新建一个Support文件夹，但是每多一个Support文件夹，启动时候需要扫描的位置就多了一个，会拖慢启动速度的。
接下来要隆重的介绍Mac版专有的添加PAT文件的方法：
方法三
让AutoCAD来帮你添加PAT文件
其实很多时候，我自定义的PAT都是从网上下载下来的，而且我喜欢直接放桌面上，这样好找。
接下来看看Mac上怎么添加一个桌面上的自定义pat文件：

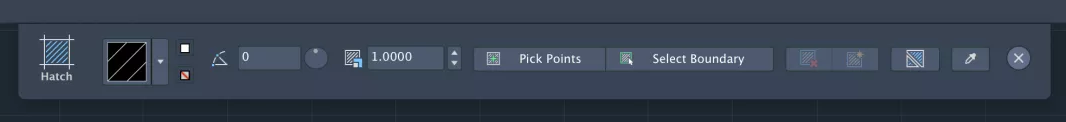

首先，我们运行HATCH命令，会出现一个Hatch的Visor：

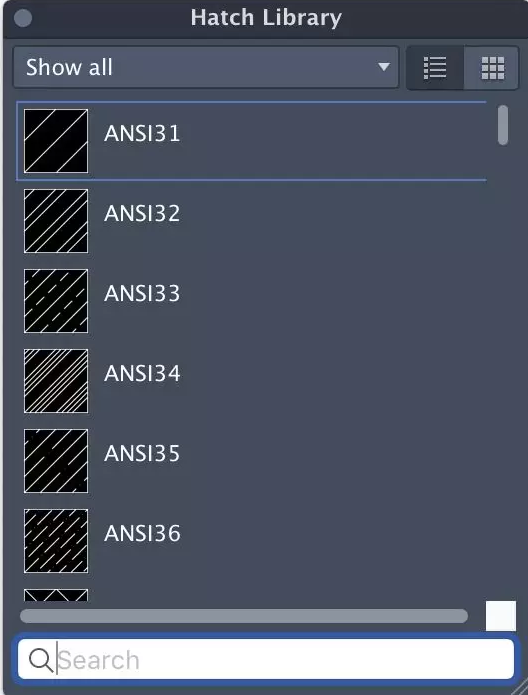

点击图案填充，会弹出图案填充的浮动窗口：

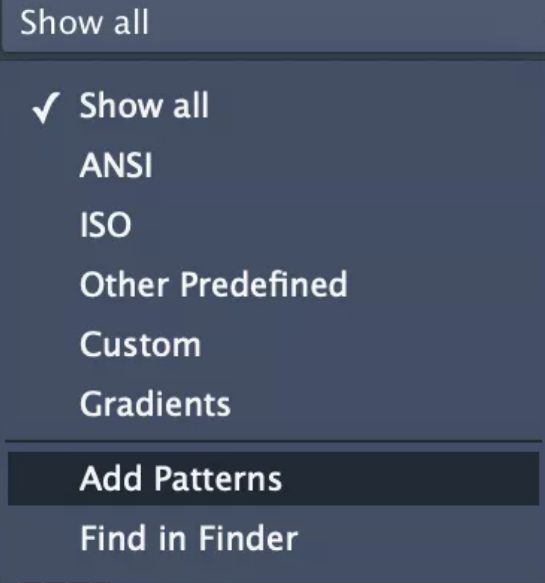

展解【Showall】，就会发现有一个选项【AddPatterns】：

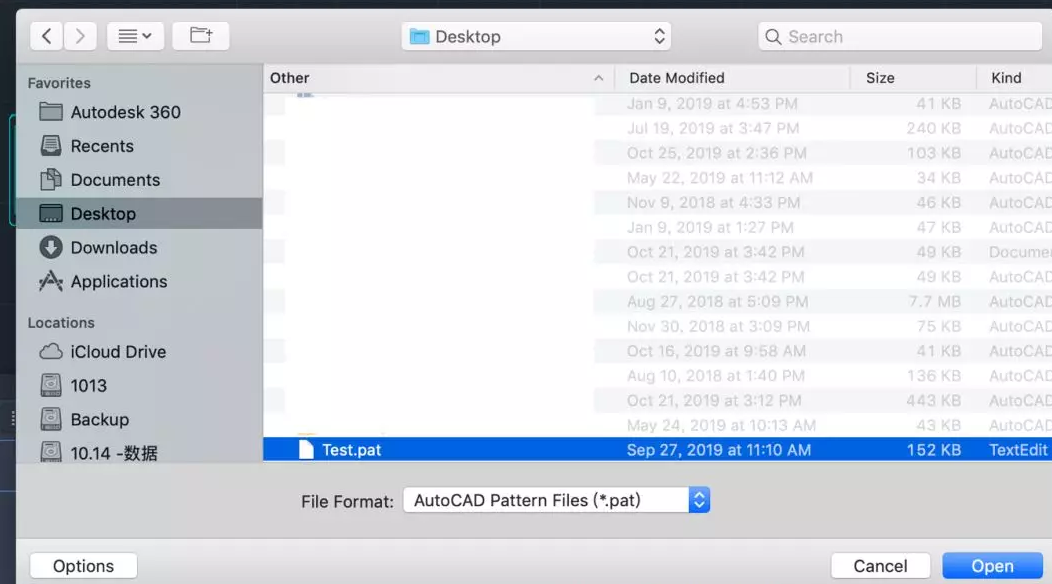

选择之后会让你选择一个pat文件，此时选择桌面上的Test.pat就可以了：
如果此时到之前的HatchPattern文件夹中，就能发现pat文件了……
好像哪里不一样？
这个Test.pat.lnk其实是个链接文件，实际起作用的还是桌面上的Test.pat文件，所以如果要更新填充图案的话，只需要修改桌面上的那个文件就可以了。是不是很方便呢？
最后强调一遍，Windows用户只能用前面两种方法来添加！
